投稿日:

森精機 NC旋盤 SL-25B-500 1992年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-25B-500 1992年製　査定・買取させていただきました。

森精機が一番得意とする８インチから１５インチクラスNC旋盤
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。中型機種はSL-25、SL-35、SL-45、３機種のラインナップ。
森精機　SLシリーズ　中型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-25A 10 JIS-A2-6 φ60mm φ110mm
SL-25B φ80mm φ130mm
SL-35A 12 JIS-A2-8 φ80mm φ130mm
SL-35B φ105mm φ160mm
SL-45A 15 JIS-A2-8 φ100mm φ160mm
 SL-45B JIS-A2-11 φ120mm φ180mm

​

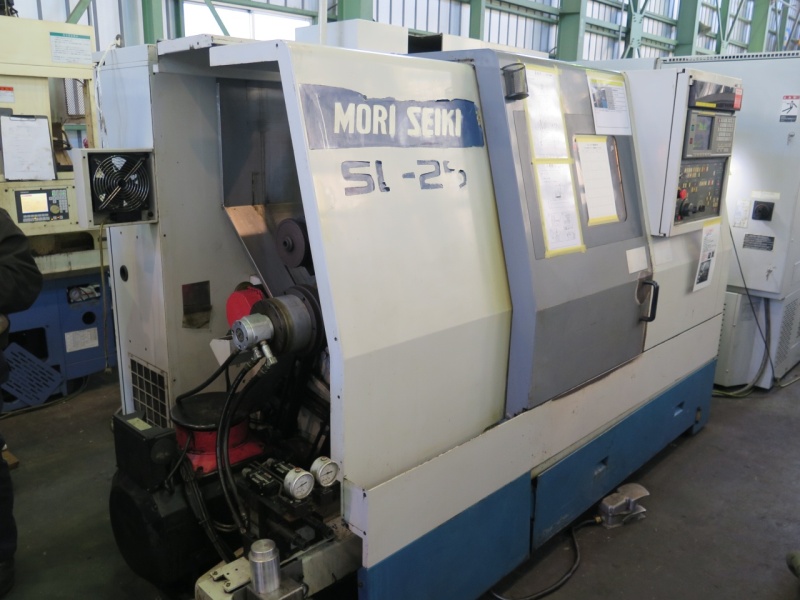

SL-25B/500　10インチ　出荷流通台数の多さが信頼のバロメーター

SL-2/SL-3　ベッド構造
SL-25　ベッド構造

45度スラント型
角スライドベッド
チューブ構造

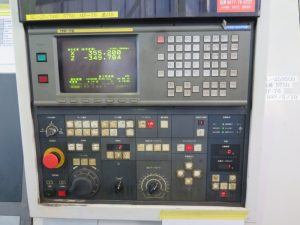

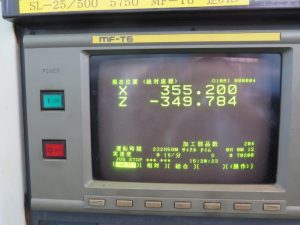

NC装置　MF-T6
FANUC-16T　をベースとしたCNC装置
調整・整備後の出荷・お渡しとなります。

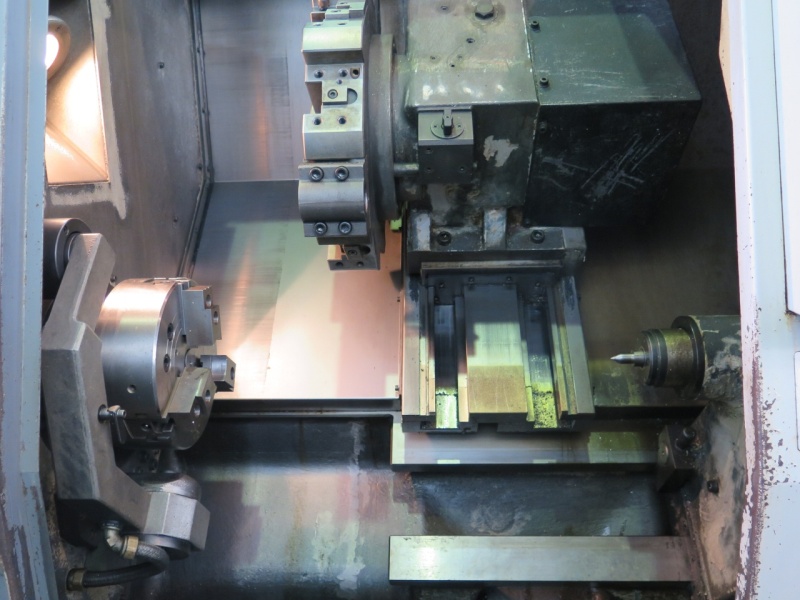

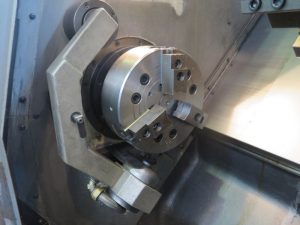

中実１０インチチャック

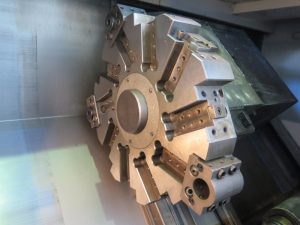

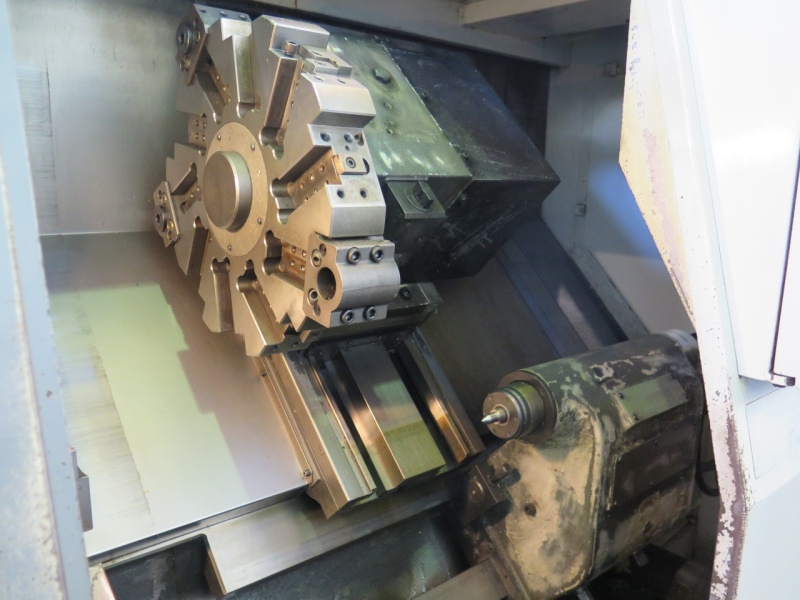

V10刃物台

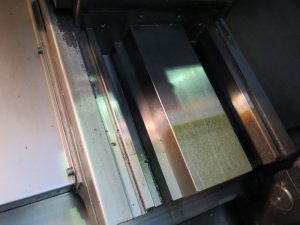

角スライド

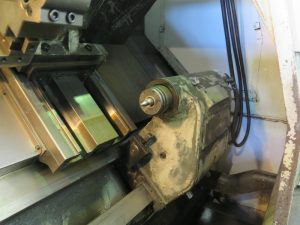

心押し

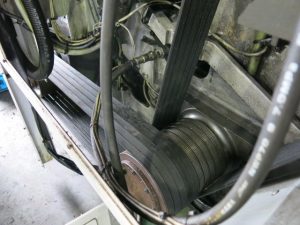

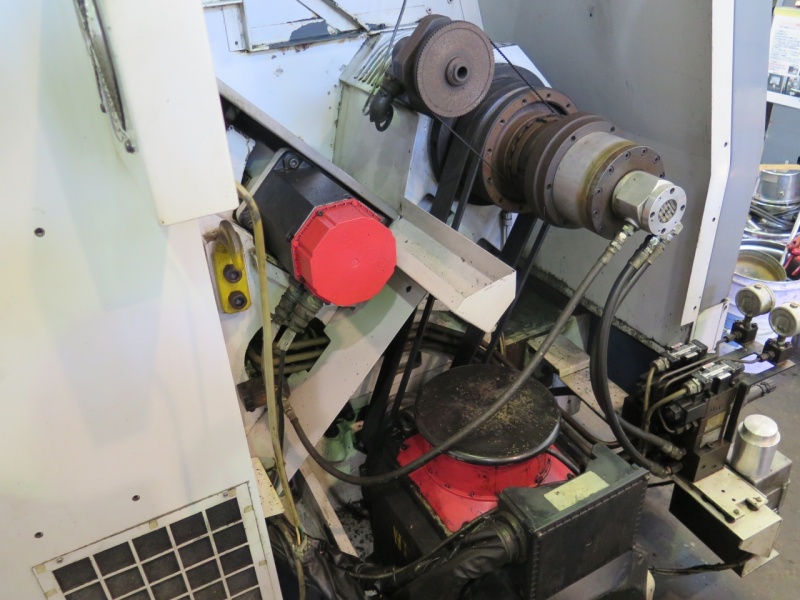

ベルト駆動主軸
　10-15インチのスタンダードクラスは市場で一番ニーズの高いNC旋盤。これは森精機が一番力を注ぎ込み一番得意とするCNC旋盤であり、これらはSLシリーズの中核機種です。高い基本スペック。高い剛性から生み出される高い加工精度。市場流通台数＝出荷台数の多さが森精機が信頼されるバロメーター。中古再販にも温かい、アフターサービスの良さも人気の一つです。

　最後にカタログ記載の仕様です。
森精機　SL-25B/500　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 520
クロススライド上の振り　(mm) 350
センタ間距離　(mm) 625
最大加工径　(mm) 260
最大加工長さ　(mm) 530
 移動量 X軸移動量　(mm) 160 (30+130)
Z軸移動量　(mm) 590
主軸 主軸最高回転速度　(min-1) 35-3500【25-2500】
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 80
主軸軸受内径　(mm) 130
刃物台 工具取付本数　(本) 10
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) max50
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 12,000
Z　早送り速度　(mm/min) 15,000
心押台 心押台の移動量　(mm) 490
心押台の直径　(mm) 85
心押台のテーパ穴の形式　(mm) MT,3
電動機 主軸用電動機　(30分/連続)　(kW) 15/11
送り軸用電動機　(X/Z)　(kW) 0.9/1.8
所要動力源 電源　(kVA) 30
タンク容量 クーラントタンク容量　(L) 100
 機械の大きさ 幅 2860
奥行 1611
高 1790
重量 4200

　※1990年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

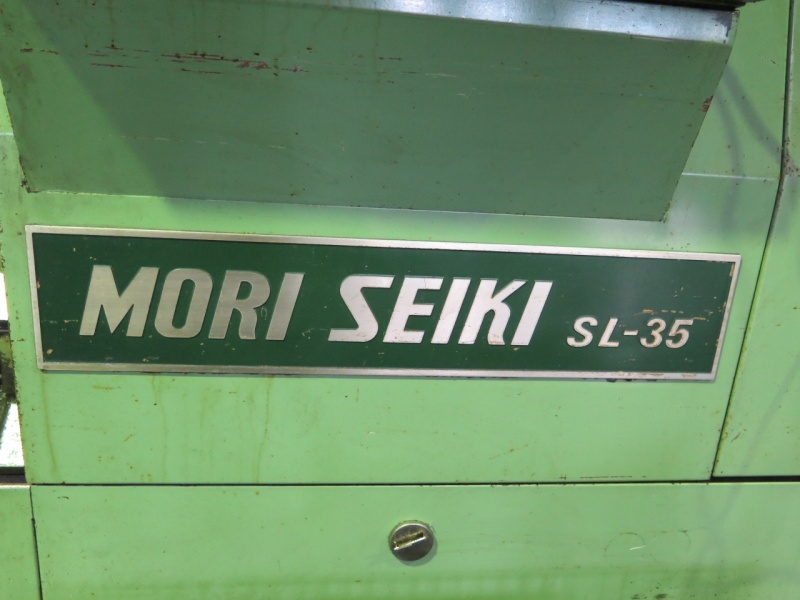

森精機 NC旋盤 SL-35B-750 1991年

 いつもネットをご覧いただき、誠にありがとうございます。

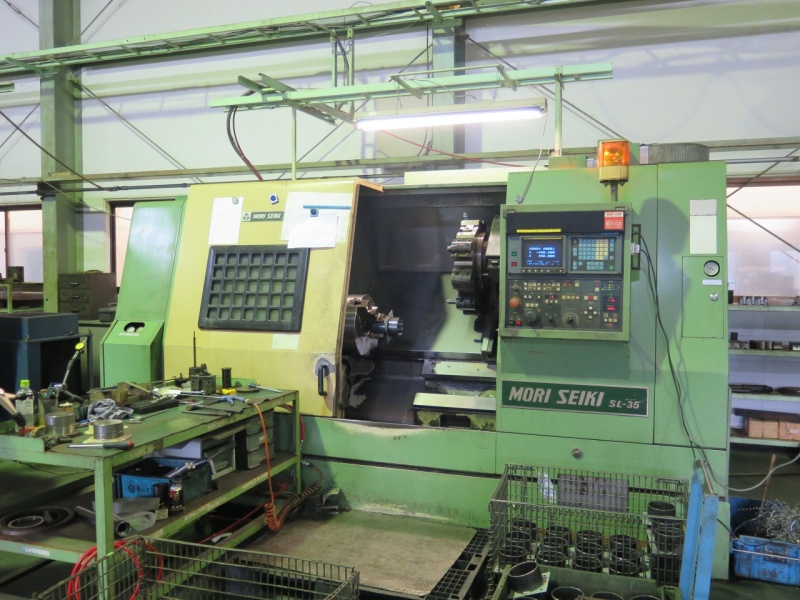

森精機 NC旋盤 SL-35B-750 1991年製　査定・買取させていただきました。

森精機が一番得意とする８インチから１５インチクラスNC旋盤
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。中型機種はSL-25、SL-35、SL-45、３機種のラインナップ。
森精機　SLシリーズ　中型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-25A 10 JIS-A2-6 φ60mm φ110mm
SL-25B φ80mm φ130mm
SL-35A 12 JIS-A2-8 φ80mm φ130mm
SL-35B φ105mm φ160mm
SL-45A 15 JIS-A2-8 φ100mm φ160mm
 SL-45B JIS-A2-11 φ120mm φ180mm

​


参考：SL-2/SL-3ベッド構造
参考：SL-25ベッド構造

45度スラント型
角スライドベッド
チューブ構造

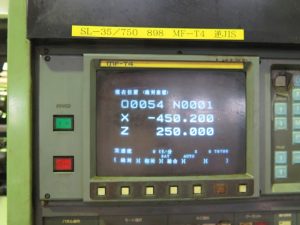

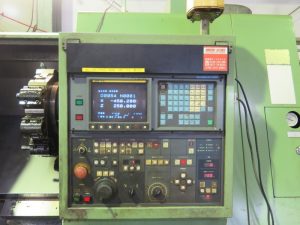

NC装置　MF-T4
FANUC-0T　をベースとしたCNC装置
調整・整備後の出荷・お渡しとなります。

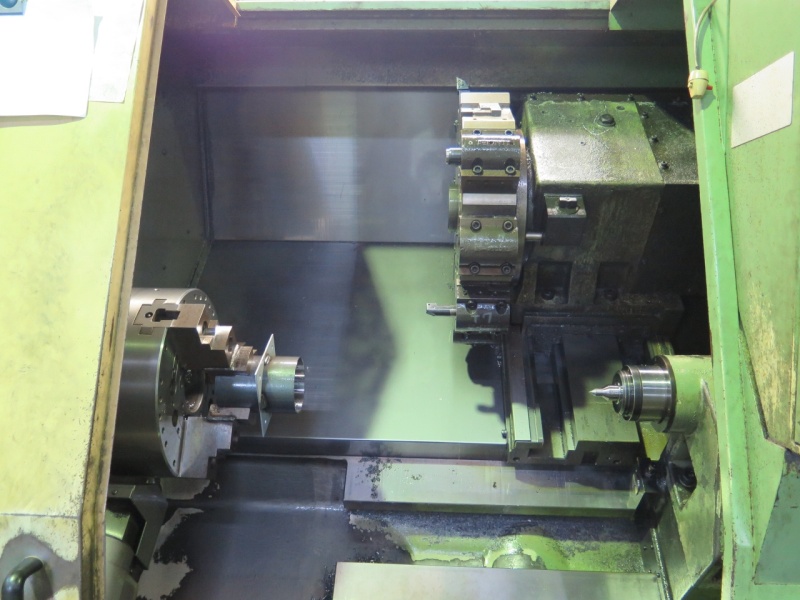

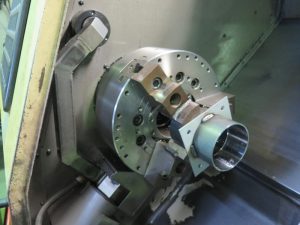

中空１５インチチャック

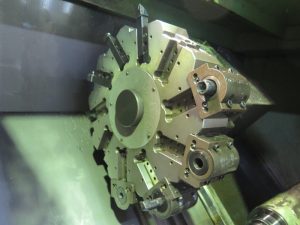

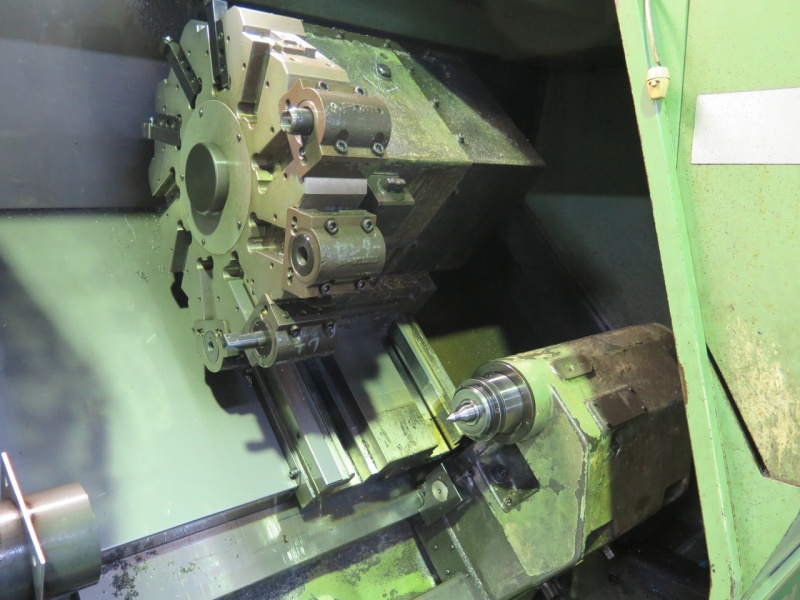

V10刃物台
　10-15インチクラスのNC旋盤。これは森精機が一番得意とするCNC旋盤であり、SLシリーズの中核機種です。SL-35Bタイプは中空シリンダの貫通穴径φ105ｍｍ　主軸ベアリング軸受径はφ160mmと大きく、剛性の高い基本スペック。高い剛性から生み出される高い加工精度。市場流通台数＝出荷台数の多さが森精機が信頼されるバロメーター。中古再販にも温かい、アフターサービスの良さも人気の一つです。

　最後にカタログ記載の仕様です。
森精機　SL-35B/750　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 600
クロススライド上の振り　(mm) 425
センタ間距離　(mm) 890
最大加工径　(mm) 420
最大加工長さ　(mm) 780
 移動量 X軸移動量　(mm) 240 (30+210)
Z軸移動量　(mm) 855
主軸 主軸最高回転速度　(min-1) 9-2500
主軸端形状 JIS A2-8
主軸貫通穴径　(mm) 105
主軸軸受内径　(mm) 160
刃物台 工具取付本数　(本) 10
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) max50
刃物台の割出し時間　(秒) 1.0
送り速度 X　早送り速度　(mm/min) 12,000
Z　早送り速度　(mm/min) 15,000
心押台 心押台の移動量　(mm) 706
心押台の直径　(mm) 110
心押台のテーパ穴の形式　(mm) MT,4
電動機 主軸用電動機　(30分/連続)　(kW) 22/18.5
送り軸用電動機　(X/Z)　(kW) 1.8/2.8
所要動力源 電源　(kVA) 45
タンク容量 クーラントタンク容量　(L) 110
 機械の大きさ 幅 3620
奥行 1845
高 2130
重量 8000

　※1992年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 CL-150 1999年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-150A 1999年　査定・買取させていただきました。


1990年代後半、先代の CL-15、CL-20、2桁シリーズからフルモデルチェンジ。

コンパクトで拡張性が高く、FA化が容易なモデルとして森精機のラインナップ
機種の中で立ち位置は同じ。新型CL150/CL200シリーズ　最大の変更点は
 角スライドからリニアスライドへ。高速・高精度加工モデルへと進化。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさ　によって３種。
 これまでのチャッカー専用機種から新たに心押し台付モデルが加わり・・・
心押し台【あり・なし】により、合計６機種のラインナップ。

森精機　CL-150　CL-200　シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-150  – 6 φ80mm
CL-150 /500 〇
CL-200A  – 8 φ100mm
CL-200A /500 〇
CL-200B  – φ110mm
CL-200B /500 〇

今回入荷した機械は　CL-150　センター無し
主軸6インチ 刃物台V12角

NC装置　MSC-803

三菱メルダスをベースとしたCNC装置
対話型自動プログラミングCAPS-Lを標準搭載
XZ２軸ともに
リニアスライド案内

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。
最後にカタログ掲載の仕様です。

森精機　CL-150　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 515
最大加工径　(mm) 400 【410】
標準加工径　(mm) 176【259】
最大加工長さ　(mm) 303
棒材加工能力　(mm) 33
 移動量 X軸移動量　(mm) 235(195+40)
Z軸移動量　(mm) 310
主軸 主軸最高回転速度　(min-1) 60-6000
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 43
主軸軸受内径　(mm) 80
刃物台 工具取付本数　(本) 12【8】
角バイトシャンク部の高さ　(mm) 20 【25】
ボーリングバーのシャンク部の直径　(mm) 最大32【50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 22
タンク容量 クーラントタンク容量　(L) 123
 機械の大きさ 幅 1450
奥行 1730
高 1665
重量 2450

　※1997年カタログデータより記載

この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 NL1500MC-500 2006年 (ミーリング) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 NL1500MC-500 2006年　査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは　「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第２世代に突入です。

ねじり剛性100％up 。超・高剛性の機械ベッド構造。

主軸剛性50％up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

　MAPPSⅢ 対話を搭載して　第２世代になった　森精機　NL1500シリーズは　心間サイズは500mmのみ。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計６のバリエーションがあります。

森精機　NC旋盤　NL1500 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL1500/500 500mm 6 or 8
インチ		 φ52mm – – –
NL1500MC/500 – 〇 –
NL1500Y/500 – 〇 〇
NL1500S/500 〇 – –
NL1500SMC/500 〇 〇 –
NL1500SY/500 〇 〇 〇

今回入荷した機械は複合加工・ミーリング機能付きモデルです。

HOWA/豊和 8インチ 中空チャック
 V12角刃物台  デジタルテールストック
90度 展開できる 使いやすいNC操作盤
MAPPSⅢ対話 クリッカー付き操作盤
角スライド ミーリング／回転工具
SLに比べ 50％ 剛性アップした主軸 ディスクブレーキ
主軸オイルクーラ標準 大容量235Lクーラント
右だしチップコン


最後にカタログに掲載されている仕様スペックです。

森精機　NL1500MC/500　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 923.8 (579.8)
クロススライド上の振り　(mm) 755
最大加工径　(mm) 356
標準加工径　(mm) 260
最大加工長さ　(mm) 515
棒材加工能力　(mm) 52
 移動量 X軸移動量　(mm) 260
Z軸移動量　(mm) 590
Y軸移動量　(mm) –
主軸 主軸最高回転速度　(min-1) 6000
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 61
主軸最小割出し角度 0.001°
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 12
角バイトシャンク部の高さ　(mm) 20
ボーリングバーのシャンク部の直径　(mm) 40
回転工具のツールシャンク径　(mm) φ26
刃物台の割出し時間　(秒) 0.25
回転工具主軸最高回転数　(min-1) 6000
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
Y　早送り速度　(mm/min) 7,000
心押台 心押台の移動量　(mm) 564
心押台の直径　(mm) 80
心押台のテーパ穴の形式　(mm) 回転センタMT4
電動機 主軸用電動機　(50％/30分/連続)　(kW) 11/11/7.5
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機　(X/Z/Y)　(kW) 3.5
所要動力源 電源　(kVA) 23.3
タンク容量 クーラントタンク容量　(L) 235
 機械の大きさ 幅 2695
奥行 1922
高 2120
重量 5400

　※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 SL-200-500 1999年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-200-500 1999年製　査定・買取させていただきました。


森精機　SLシリーズ　SL-200-500　心押し付
森精機　NC旋盤の中核機種　SLシリーズ　3ケタの名称になり３代目に突入です。
その中で小型機種は　SL-150、SL-200　２機種のラインナップ
森精機　SLシリーズ　小径機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-150 6 JIS-A2-5 φ52mm φ90mm
SL-200 8 JIS-A2-6 φ73mm φ110mm

​

　森精機　NC旋盤の小型タイプに位置する　SL-150シリーズは　加工や工程集約のレベルに応じた5種類のバリエーション。SL-150、SL-150MC、SL-150S、SL-150SMC、SL-150Y　があります。
今回入荷した機械は　標準型センター付タイプの　SL-200-500型　です。

中・小物加工に高効率・高精度で対応。
確かな機能と品質が実感できる高信頼性の１台。

SL-200　ベッド構造
SL-25　ベッド構造

ボックスビルド方式		 新たにボックスタイプのベッド構造になり、また、主軸・刃物台、心押し or 第２主軸、あらゆる客先仕様・ニーズに対応する為に仕様変更しやすい機械構造に。
オートローダーによる無人システム化も新たにに加わりました。

NC装置　MSC-500
FANUC-21iT　をベースとしたCNC装置

80％ほど整備が終わっている状況です。

標準8インチ。現在はチャックレス。
ビルトイン主軸スピンドル


角スライド
心押し

ツールアイ取付部		 脱着式ツールアイアーム
　小さい部品ほど品数が多く、多品種小ロット加工が増えると機械の稼働率はそのまま生産性に影響します。小型NC旋盤は手早い段取りが肝心。加工精度はもちろんの事、使い易さと段取性。加工の領域をかくだいするY軸機能を搭載して、また一歩、工程集約の幅が広がりました。SLシリーズは剛性あるベッド構造に先進の機能。小型クラス最高のマシンスペック。

　最後にカタログ記載の仕様です。
森精機　SL-200-500　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 680
クロススライド上の振り　(mm) 510
センタ間距離　(mm) 618
最大加工径　(mm) 390
最大加工長さ　(mm) 507
 移動量 X軸移動量　(mm) 235 (195+40)
Z軸移動量　(mm) 520
Y軸移動量　(mm) –
主軸 主軸最高回転速度　(min-1) 40-4,000
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 12
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 最大40
刃物台の割出し時間　(秒) 0.2
送り速度 X　早送り速度　(mm/min) 18,000
Z　早送り速度　(mm/min) 24,000
Y　早送り速度　(mm/min) –
心押台 心押台の移動量　(mm) 515
心押台の直径　(mm) 120
心押台のテーパ穴の形式　(mm) MT,4(回転センタ)
電動機 主軸用電動機　(30分/連続)　(kW) 11/7.5
送り軸用電動機　(X/Z/Y)　(kW) 1.0/3.0/-
回転工具電動機　(30分/連続)　(kW) –
所要動力源 電源　(kVA) 22.7
タンク容量 クーラントタンク容量　(L) 205
 機械の大きさ 幅 2255
奥行 1680
高 1819
重量 4200

　※1998年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 CL-2000A 2006年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000A 2006年 査定・買取させていただきました。


CLシリーズはコンパクトで拡張性が高くFA化が容易なモデル。

CL-2000は角スライドガイド
三菱メルダスとファナックの垣根を取り払った操作盤

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
 センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルがあり、合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

今回入荷した機械は　CL-200A　チャッカー仕様

主軸8インチチャック
刃物台V10角

脱着式ツールアイ
センターなし

MSC-805
対話なし
森精機独自の統一デザインの操作盤

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

　最後にカタログ掲載の仕様です。

森精機　CL-2000A　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 430【420】
標準加工径　(mm) 199 【259】【176】
最大加工長さ　(mm) 563
棒材加工能力　(mm) 51
 移動量 X軸移動量　(mm) 245(215+35)
Z軸移動量　(mm) 570
主軸 主軸最高回転速度　(min-1) 45-4,500
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 61
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1995
奥行 1637
高 1814
重量 3390

　※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

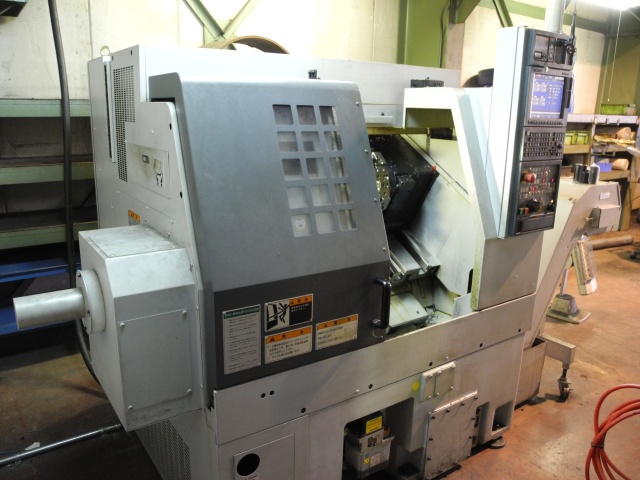

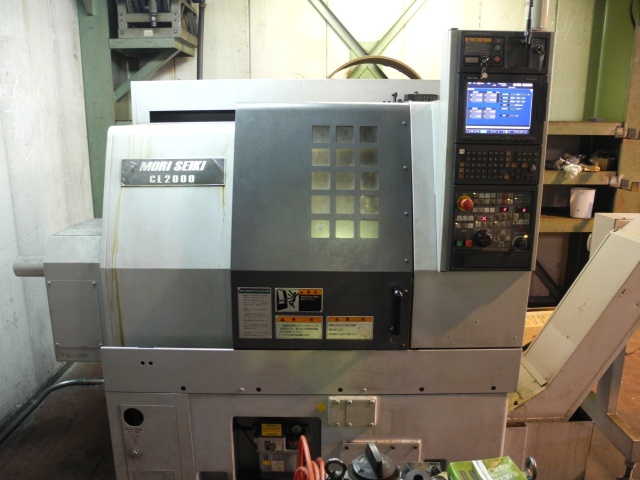

森精機 NC旋盤 CL-2000B 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000B 2004年　査定・買取させていただきました。


先代の　CL-153、CL-203　シリーズからフルモデルチェンジ

コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置　MAPPS。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

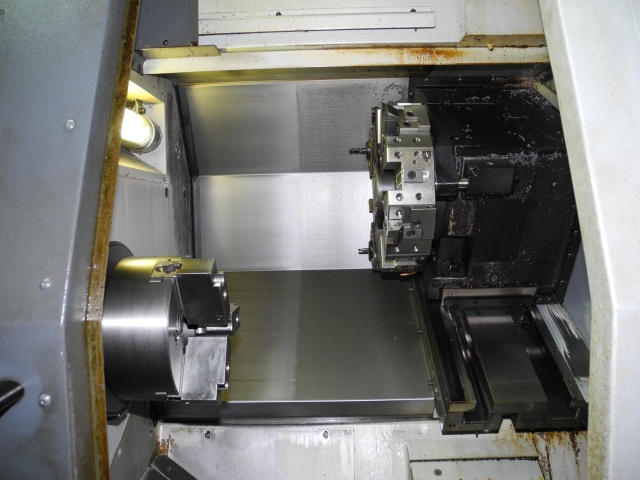

今回入荷した機械は　CL-2000B　ガントリーローダー仕様

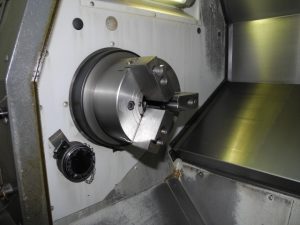

主軸6インチチャック

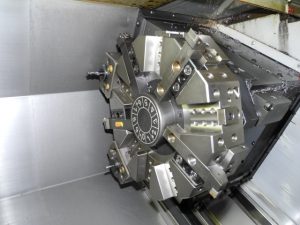

刃物台V12角

角スライドガイド
チャッカー仕様

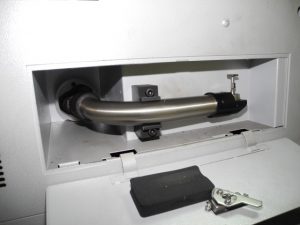

脱着式ツールアイ

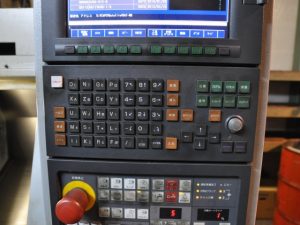

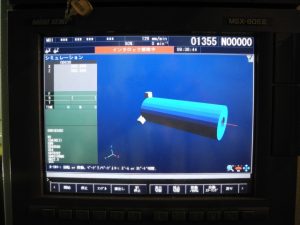

森精機独自の統一デザインの操作盤　対話型自動プログラミング　MAPPS対話搭載
NC装置MSG-805　三菱メルダスをベースとしたCNC装置
ガントリーローダー　+　ロータリーストッカー

ガントリーローダー
LG-05　平行ハンド
(フランジワーク用)
ロータリー
14面ストッカー
ハンド：最大外径φ150mm､長さ120mm､質量5kg
ストッカー：1面35kg､最大段積高H500mmまで

新型　森精機　CL1500、CL-2000　については
ローダー＆ストッカーのバリエーションが豊かに
スイベル旋回式、平行ハンド、パレットテーブルは14面、
20面、26面。　選択範囲が広がりました。

最後にカタログ掲載の仕様です。

森精機　CL-2000B　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 430
標準加工径　(mm) 199 【259】【176】
最大加工長さ　(mm) 363
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(210+35)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975　本体のみ
奥行 1667　本体のみ
高 1814　本体のみ
重量 2800　本体のみ

　※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 CL-253B 2005年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-253B　2005年　査定・買取させていただきました。



CLシリーズはコンパクトで拡張性が高くFA化が容易なモデル。
ガントリーローダーシステムを用いた無人化システムも構築可能。

省スペースに大径主軸能力を持つ中型CNC旋盤


コンパクトながら基本性能は良く角スライドガイド

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置　MAPPS 2

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによってAタイプ・Bタイプの２機種。
また、オプションで高トルクモーターの主軸仕様と、センター心押し台【あり・なし】を選択できます。

森精機　CL-253A　CL-253B　シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-253A オプション 10 φ130mm
CL-253B オプション 12 φ150mm


今回入荷した機械は　FANUC製の6軸多関節ロボットと組み合わせてお使いだった１台です。

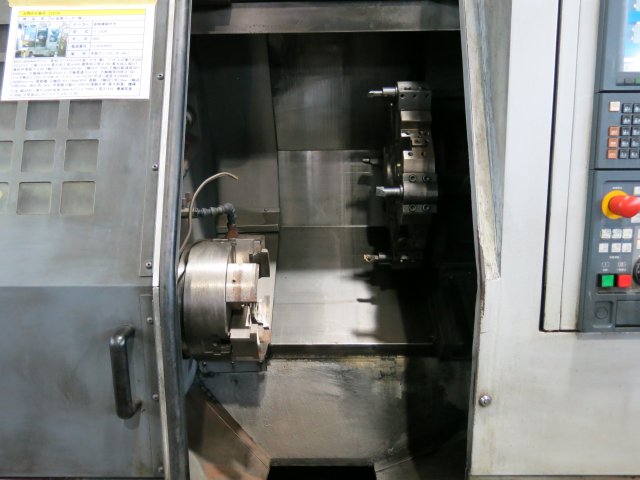

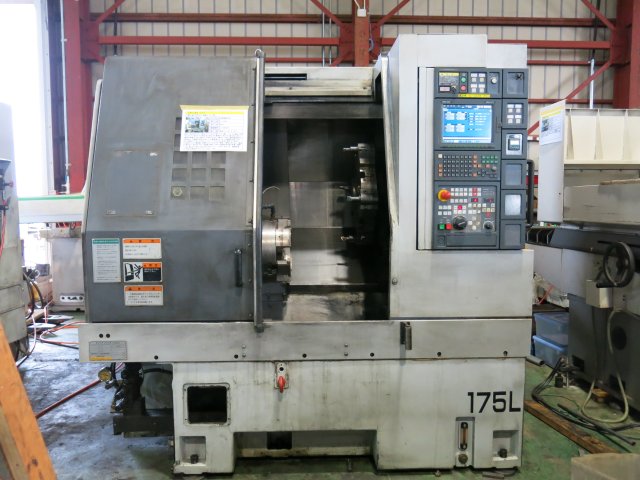

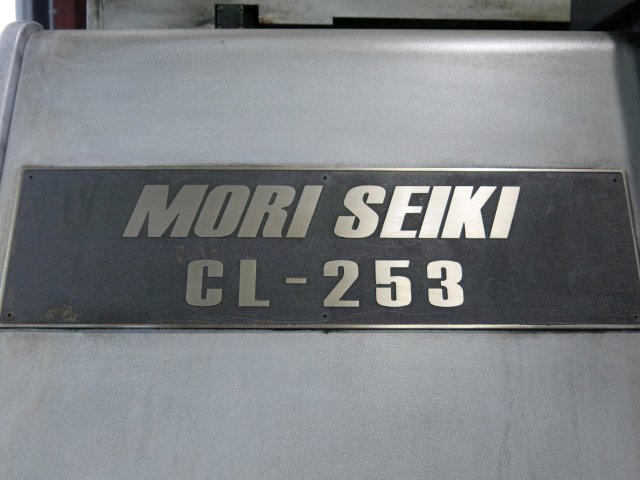

森精機　CL-253B　チャッカー仕様

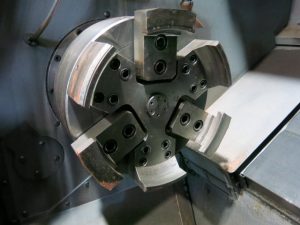

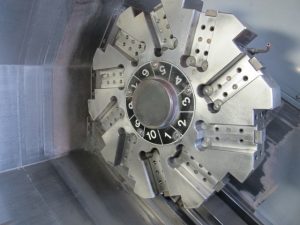

12インチ中実チャック 刃物台V10角

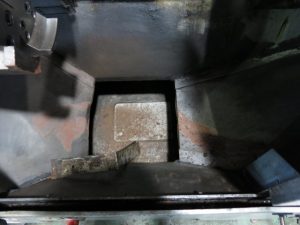

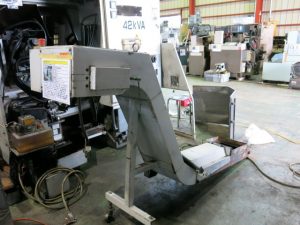

チップコンベア シューター部分

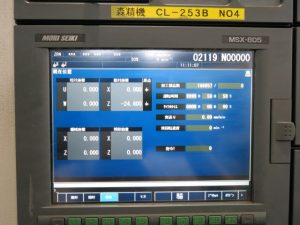

MSX-805 MAPPSⅡ 対話

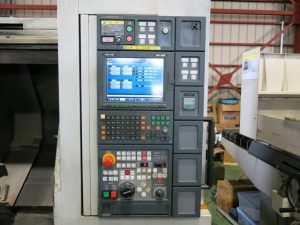

森精機独自の統一デザインの操作盤
新世代　NC装置　MSX-805　三菱メルダスをベースとしたCNC装置

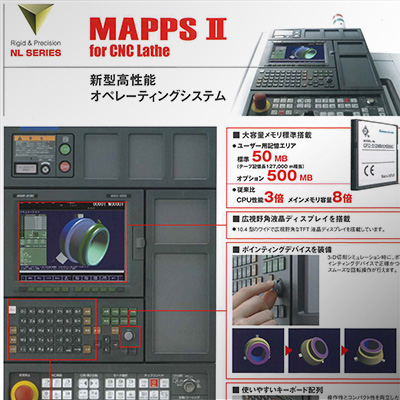

MAPPS対話 version 2 を搭載

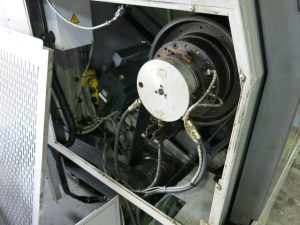

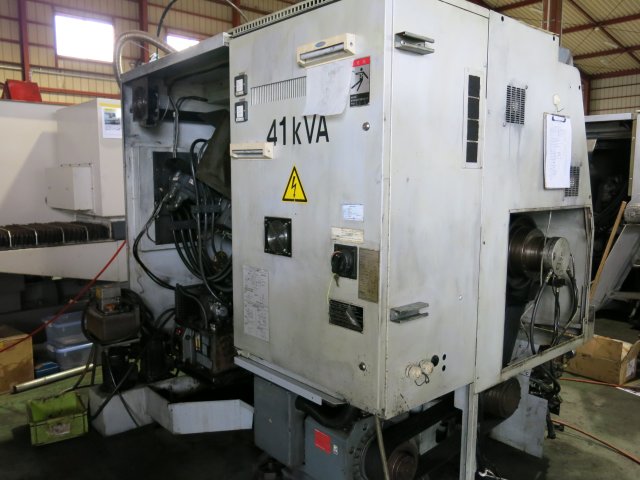

油圧回転シリンダーは中実 CL-253シリーズはベルト駆動主軸

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

　最後にカタログ掲載の仕様です。

森精機　CL-253B　主な仕様　[オプション]※
 能力・容量 ベッド上の振り　(mm) 520
クロススライド上の振り　(mm) 410
最大加工径　(mm) 450
標準加工径　(mm) 250
最大加工長さ　(mm) 480
棒材加工能力　(mm) 89
 移動量 X軸移動量　(mm) 260(225+35)
Z軸移動量　(mm) 500
主軸 主軸最高回転速度　(min-1) 35-3,500 [21-2,100高トルク]
主軸端形状 JIS A2-8
主軸貫通穴径　(mm) 105
主軸軸受内径　(mm) 150
刃物台 工具取付本数　(本) 10 [12]
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 最大50
刃物台の割出し時間　(秒) 0.6
送り速度 X　早送り速度　(mm/min) 18,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 18.5/15
送り軸用電動機　(X/Z)　(kW) 1.5/3.5
所要動力源 電源　(kVA) 35.4
タンク容量 クーラントタンク容量　(L) 175
 機械の大きさ 幅 2000
奥行 1775
高 1955
重量 4100

　※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 CL-253B 2006年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-253B　2006年　査定・買取させていただきました。



CLシリーズはコンパクトで拡張性が高くFA化が容易なモデル。
ガントリーローダーシステムを用いた無人化システムも構築可能。

省スペースに大径主軸能力を持つ中型CNC旋盤


コンパクトながら基本性能は良く角スライドガイド

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置　MAPPS 3

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによってAタイプ・Bタイプの２機種。
また、オプションで高トルクモーターの主軸仕様と、センター心押し台【あり・なし】を選択できます。

森精機　CL-253A　CL-253B　シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-253A オプション 10 φ130mm
CL-253B オプション 12 φ150mm


運転時間はわずか1600時間。程度の良いお品物です。

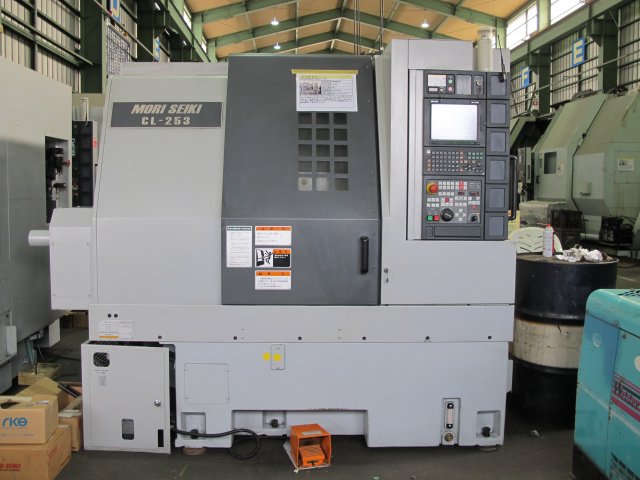

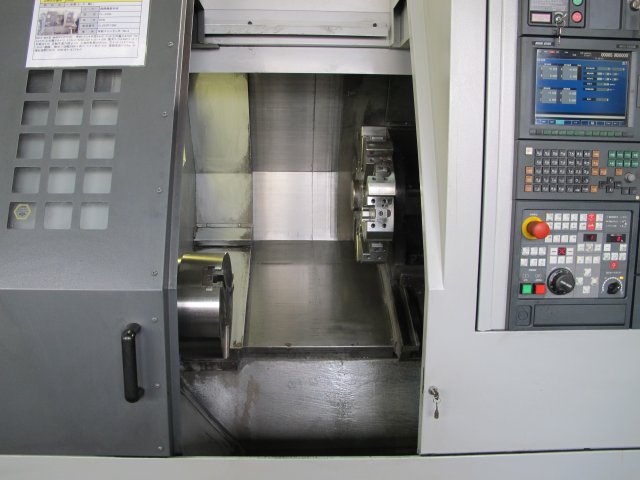

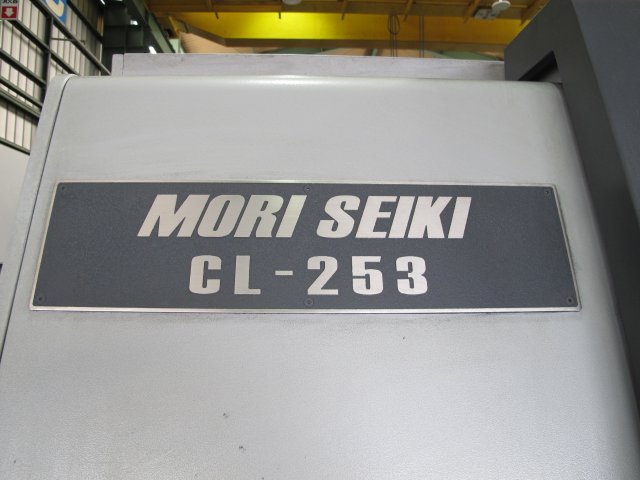

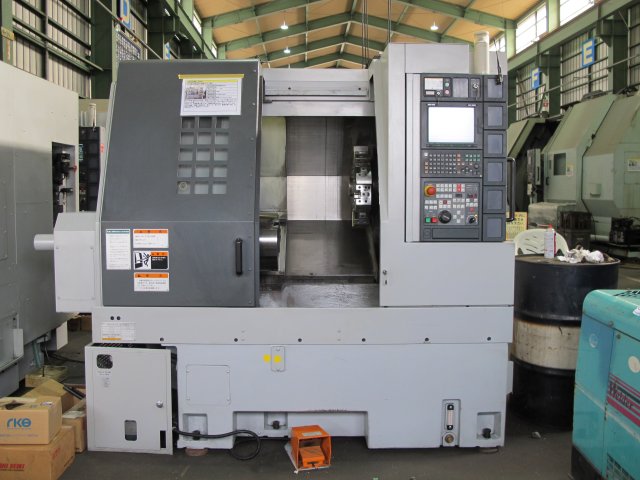

森精機　CL-253B　チャッカー仕様

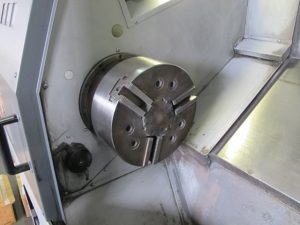

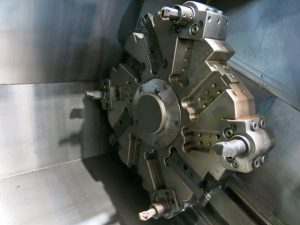

12インチ中実チャック 刃物台V10角

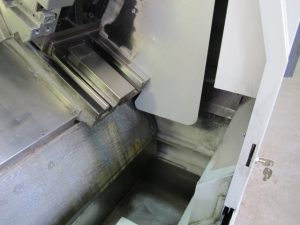

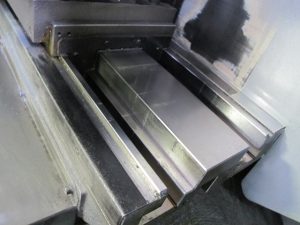

センターなし 角摺動ガイド

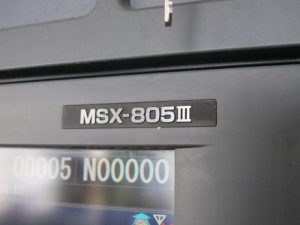

MSX-805Ⅲ MAPPSⅢ 対話

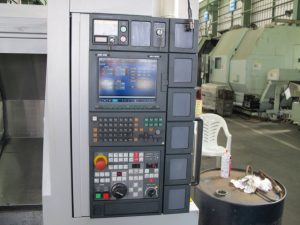

森精機独自の統一デザインの操作盤
新世代　NC装置　MSX-805　三菱メルダスをベースとしたCNC装置
MAPPS対話 version 3 を搭載

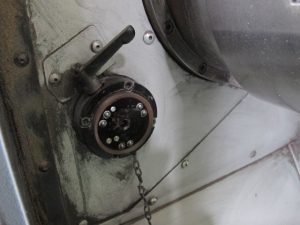

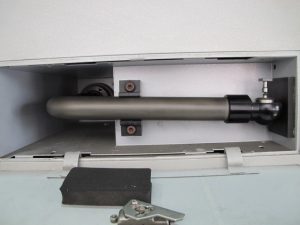

脱着式のツールアイ とても綺麗です

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

　最後にカタログ掲載の仕様です。

森精機　CL-253B　主な仕様　[オプション]※
 能力・容量 ベッド上の振り　(mm) 520
クロススライド上の振り　(mm) 410
最大加工径　(mm) 450
標準加工径　(mm) 250
最大加工長さ　(mm) 480
棒材加工能力　(mm) 89
 移動量 X軸移動量　(mm) 260(225+35)
Z軸移動量　(mm) 500
主軸 主軸最高回転速度　(min-1) 35-3,500 [21-2,100高トルク]
主軸端形状 JIS A2-8
主軸貫通穴径　(mm) 105
主軸軸受内径　(mm) 150
刃物台 工具取付本数　(本) 10 [12]
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 最大50
刃物台の割出し時間　(秒) 0.6
送り速度 X　早送り速度　(mm/min) 18,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 18.5/15
送り軸用電動機　(X/Z)　(kW) 1.5/3.5
所要動力源 電源　(kVA) 35.4
タンク容量 クーラントタンク容量　(L) 175
 機械の大きさ 幅 2000
奥行 1775
高 1955
重量 4100

　※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 CL-2000B 2008年

いつもネットをご覧いただき、誠にありがとうございます。

森精機 NC旋盤 CL-2000B 2008年　査定・買取させていただきました。


先代の　CL-153、CL-203　シリーズからフルモデルチェンジ
コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

今回入荷した機械は　CL-2000B　チャッカー仕様

主軸8インチチャック
刃物台V10角

脱着式ツールアイ
角スライドガイド

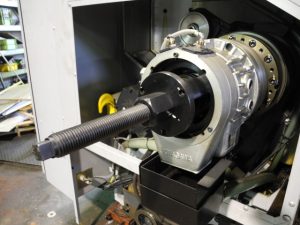

中空+ワークストッパー

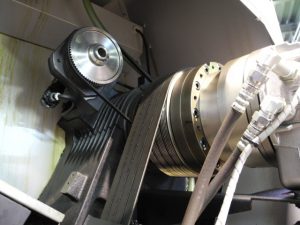

主軸ベルト駆動

MSX-805Ⅲ
MAPPSⅢ対話
森精機独自の統一デザインの操作盤
NC装置　MSX-805Ⅲ　三菱メルダスをベースとしたCNC装置

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

　最後にカタログ掲載の仕様です。

森精機　CL-2000B　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 440
標準加工径　(mm) 196 【259】【176】
最大加工長さ　(mm) 363
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(220+25)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975
奥行 1667
高 1814
重量 2800

　※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。
