投稿日:

森精機 NC旋盤 SL-20 1995年

 いつもネットをご覧いただき、誠にありがとうございます。

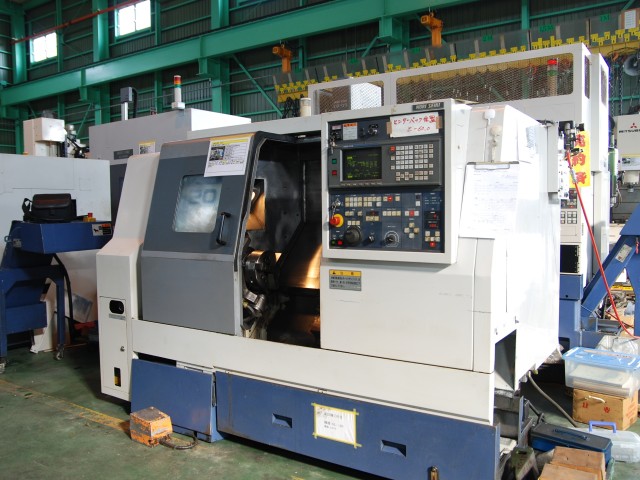

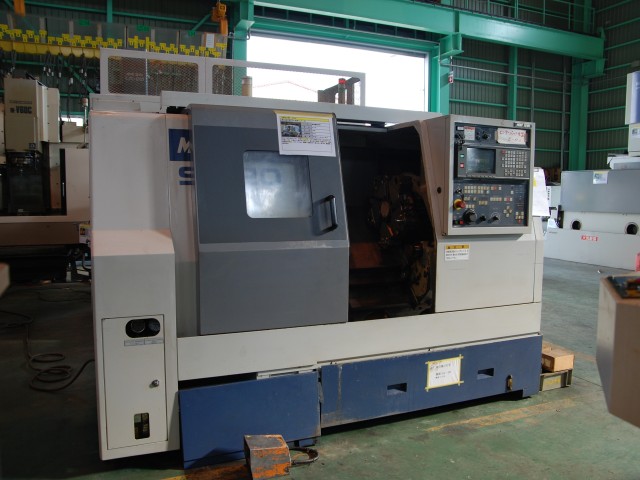

森精機 NC旋盤 SL-20 1995年製　査定・買取させていただきました。

中・小物加工に高効率・高精度で対応。 確かな機能と品質が実感できる高信頼性の１台。
森精機　NC旋盤の中核機種　SLシリーズ
その中で小型機種は　SL-00、SL-15、SL-20　３機種のラインナップ
森精機　SLシリーズ　小径機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-00 6 JIS-A2-5 φ43mm φ80mm
SL-15 6 JIS-A2-5 φ52mm φ90mm
SL-20 8 JIS-A2-6 φ56mm φ100mm

​

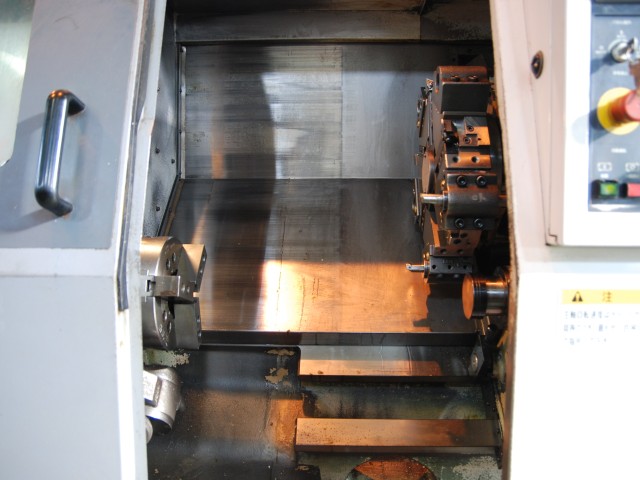

45度スラント型
角スライドベッド　チューブ構造

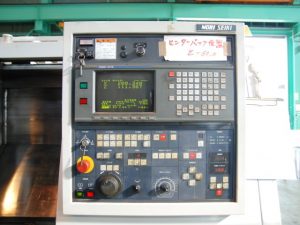

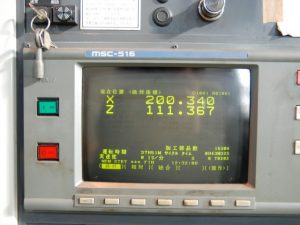

NC装置　MSC-516
FANUC-16T　をベースとしたCNC装置

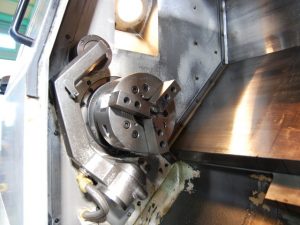

８インチチャック

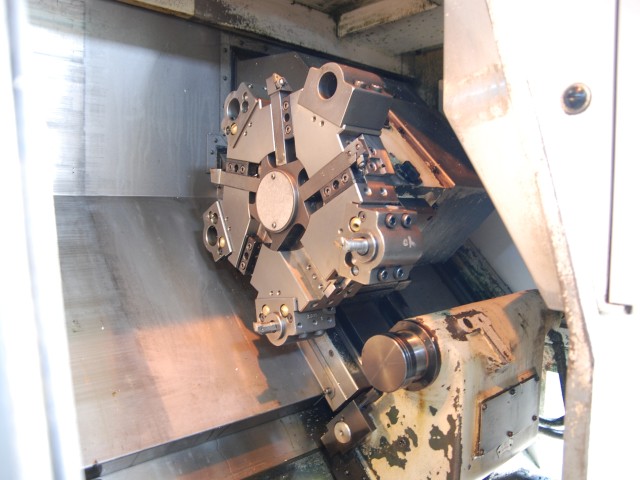

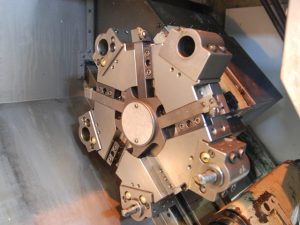

V10刃物台

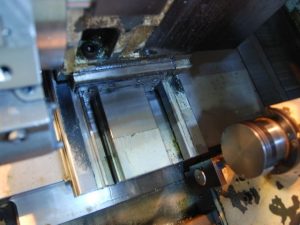

角スライド

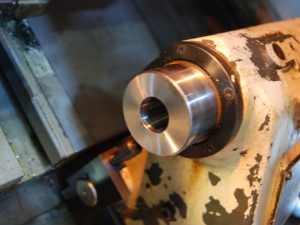

心押し
　小さい部品ほど品数が多く、多品種小ロット加工が増えると機械の稼働率はそのまま生産性に影響します。小型NC旋盤は手早い段取りが肝心。加工精度はもちろんの事、使い易さと段取性。SLシリーズは剛性あるベッド構造に先進の機能。小型クラス最高のマシンスペック。

　最後にカタログ記載の仕様です。
森精機　SL-20　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 480
クロススライド上の振り　(mm) 300
センタ間距離　(mm) 520
最大加工径　(mm) 210
最大加工長さ　(mm) 520
 移動量 X軸移動量　(mm) 130 (25+105)
Z軸移動量　(mm) 560
主軸 主軸最高回転速度　(min-1) 35-3500【45-4500】
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 56
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 10
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) max40
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 12,000
Z　早送り速度　(mm/min) 15,000
心押台 心押台の移動量　(mm) 467
心押台の直径　(mm) 75
心押台のテーパ穴の形式　(mm) MT,4
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 0.9/1.8
所要動力源 電源　(kVA) 19
タンク容量 クーラントタンク容量　(L) 85
 機械の大きさ 幅 2500
奥行 1453
高 1678
重量 3300

　※1991年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 CL-2000B 2007年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000B 2007年　査定・買取させていただきました。


先代の　CL-153、CL-203　シリーズからフルモデルチェンジ

コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置　MAPPSⅢ

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

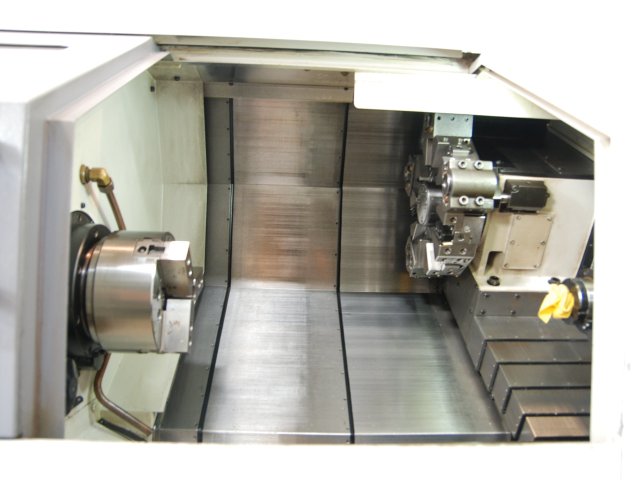

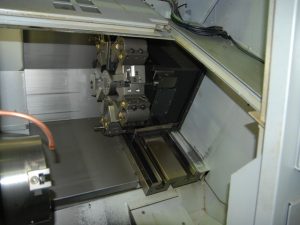

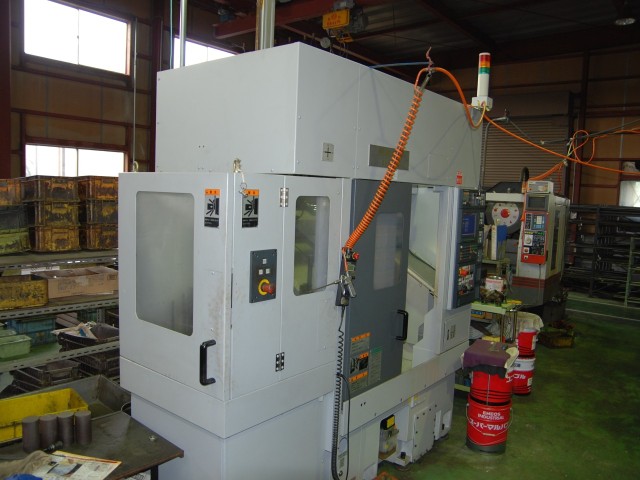

今回入荷した機械は　CL-2000B　ガントリーローダー仕様

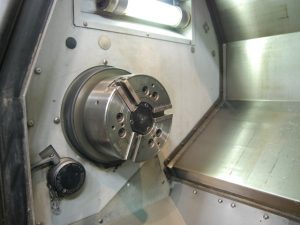

主軸8インチチャック

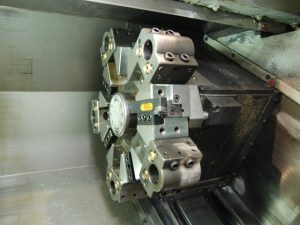

刃物台V12角

角スライドガイド
チャッカー仕様

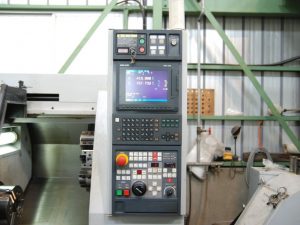

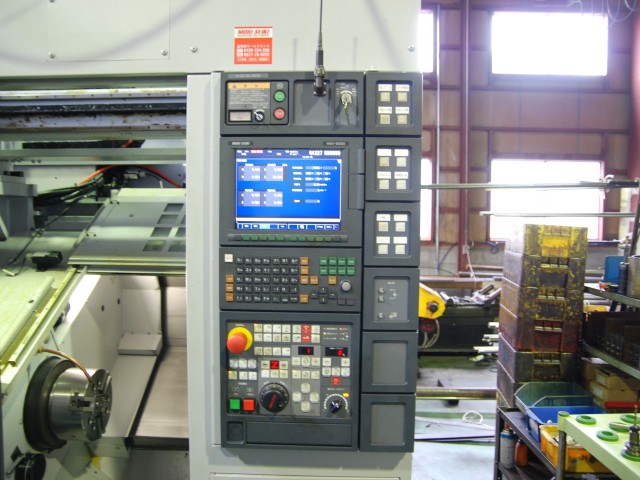

森精機独自の統一デザインの操作盤
NC装置　MSG-805　三菱メルダスをベースとしたCNC装置
対話型自動プログラミング　MAPPS対話搭載

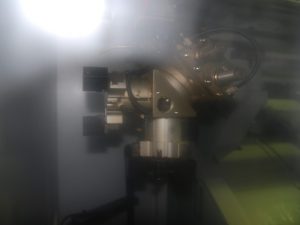

ガントリーローダー
LG-03 スイベルハンド
ロータリー

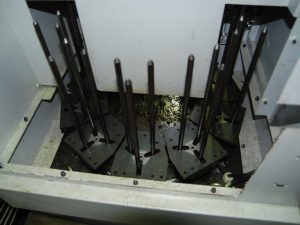

10面ストッカー
ハンド：最大外径φ20-80mm､長さ15-80mm､質量3kgx2
ストッカー：1面15kg､最大段積高H300mmまで​
 新型　森精機　CL1500、CL-2000　についてはローダー＆ストッカーのバリエーションが豊かにスイベル旋回式、平行ハンド、パレットテーブルは10面～ 選択範囲が広がりました。

 最後にカタログ掲載の仕様です。

森精機　CL-2000B　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 440
標準加工径　(mm) 196 【256】【176】
最大加工長さ　(mm) 363
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(220+25)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975　本体のみ
奥行 1667　本体のみ
高 1814　本体のみ
重量 2800　本体のみ

　※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

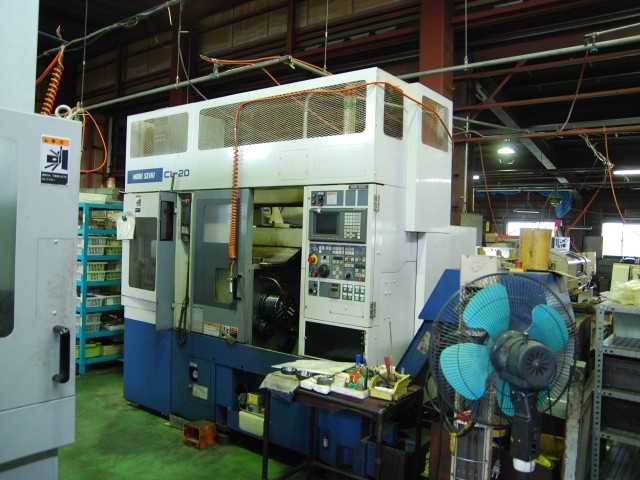

森精機 NC旋盤 CL-20A 1996年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-20A 1996年　査定・買取させていただきました。


コンパクトで拡張性が高く、森精機のラインナップではFA化が容易なモデル。

この頃、森精機　CLシリーズは
【主軸ベアリング軸受内径の大きさ】によって３種５機種のラインナップ。

森精機　CL-15　CL-20　CL-25　シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-15  – 6 φ80mm
CL-20A  – 8 φ100mm
CL-20B  – φ110mm
CL-25A – 10 φ130mm
CL-25B – 12

またそれぞれに、主軸モーターの大きさが各３種類
【高トルク仕様・高速仕様・高速＆高トルク仕様】あります。

今回入荷した機械は　4,000rpm　高トルクスピンドル

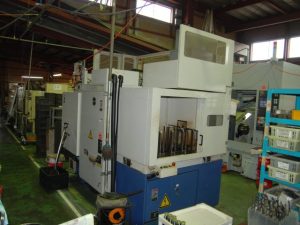

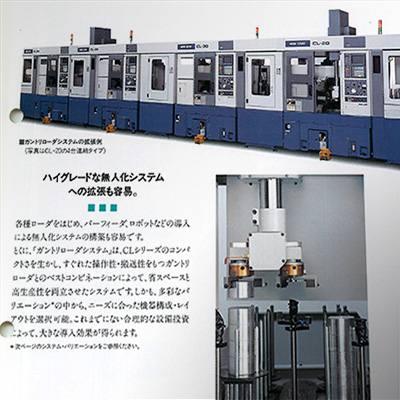

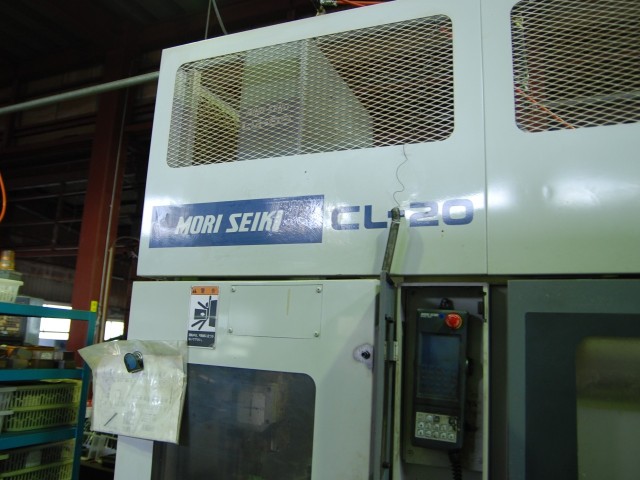

 ガントリーローダー＆ワークストッカー仕様

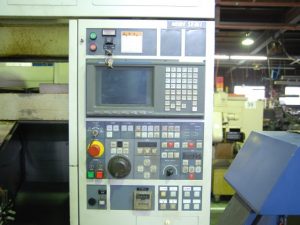

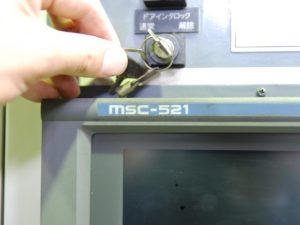

NC装置　MSC-521 FANUC-21TB　をベースとしたCNC装置

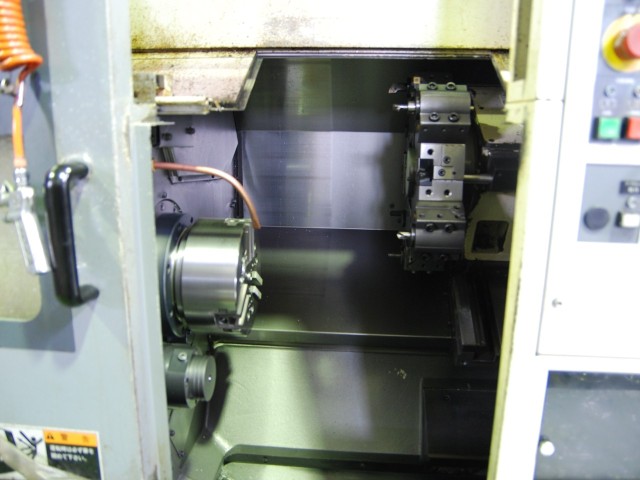

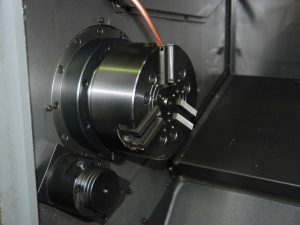

主軸8インチチャック 刃物台V10角

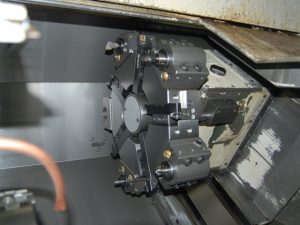

オプション装備のV10角タレット　角スライド案内
・V10角の場合　最大加工径　φ260mm
・V8角の場合　最大加工径　φ310mm

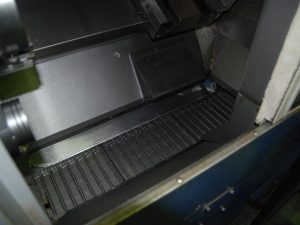

自動機の為、もちろんチップコンベア付き 機械左側に　ロータリーストッカー

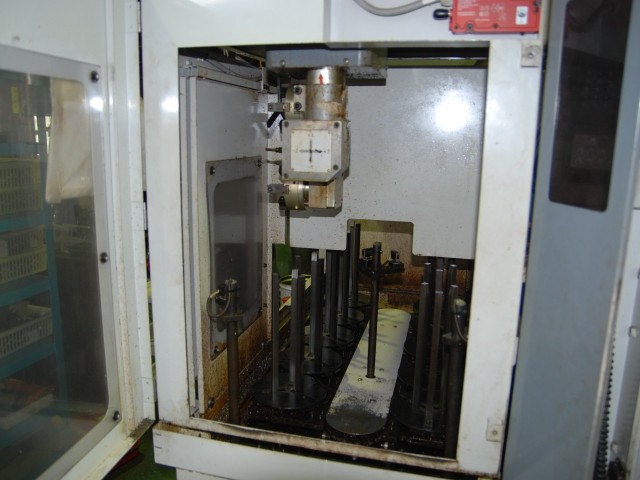

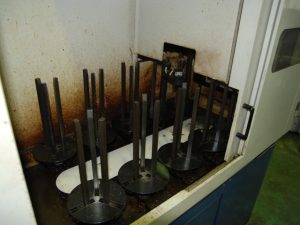

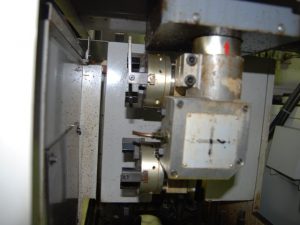

ガントリーローダー　三つ爪ダブルハンド ロータリー10面ストッカー
ハンド：外径φ20～φ150mm､長さ10～100mm､5kg
ストッカー：１面35kgまで､段積高さ300mmまで

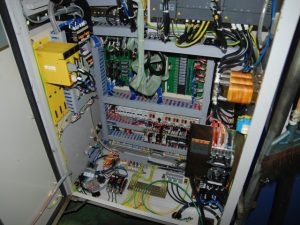

経過年の割には、
配電盤内部がきれいでした。

森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

最後にカタログ記載のスペックです。

森精機　CL-20A　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 470
クロススライド上の振り　(mm) 380
最大加工径　(mm) 310【260】
標準加工径　(mm) –
最大加工長さ　(mm) 330
棒材加工能力　(mm) 51
 移動量 X軸移動量　(mm) 190(155+35)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 40-4000
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 61
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 8【10】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 40【50】【20】
刃物台の割出し時間　(秒) 0.6
送り速度 X　早送り速度　(mm/min) 15,000
Z　早送り速度　(mm/min) 20,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 0.9/2.0
所要動力源 電源　(kVA) 26　(ガントリー仕様)
空気圧源　(MPa,　L/min) –
タンク容量 クーラントタンク容量　(L) 120
 機械の大きさ 幅 2461
奥行 1580
高 2460
重量 本体2500 +ローダー

　※1993年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

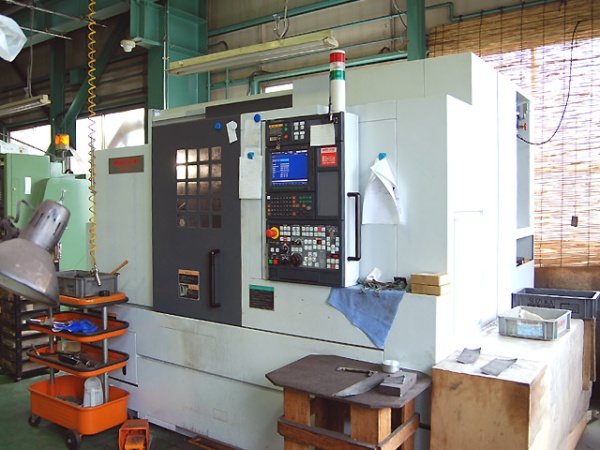

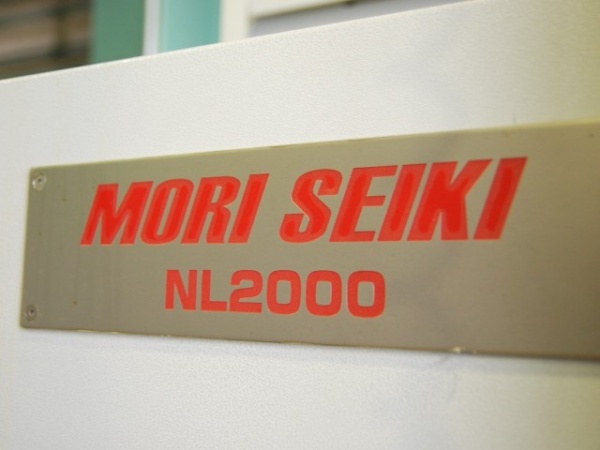

森精機 NC旋盤 NL2000-500 2008年 (センター) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 NL2000-500 2008年　査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは　「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第２世代に突入です。

ねじり剛性100％up 。超・高剛性の機械ベッド構造。

主軸剛性50％up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

　MAPPSⅢ 対話を搭載して　第２世代になった　森精機　NL2000シリーズは　心間サイズは500mmのみ。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計６のバリエーションがあります。

森精機　NC旋盤　NL2000 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2000/500 500mm 8 or 10
インチ		 φ65mm – – –
NL2000MC/500 – 〇 –
NL2000Y/500 – 〇 〇
NL2000S/500 〇 – –
NL2000SMC/500 〇 〇 –
NL2000SY/500 〇 〇 〇

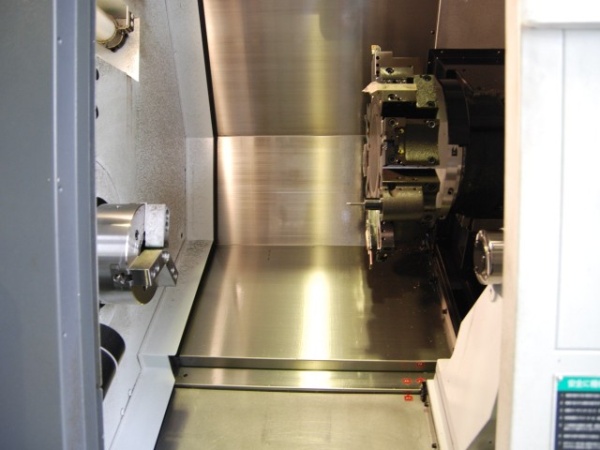

今回入荷した機械は、標準センターワークの加工モデルです。

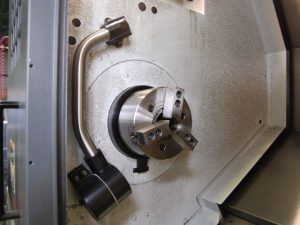

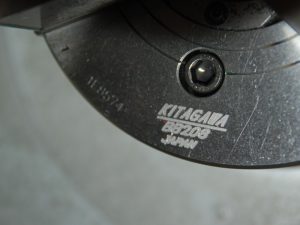

KITAGAWA/北川 8インチ 中空チャック

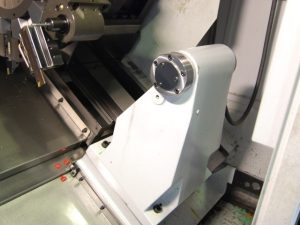

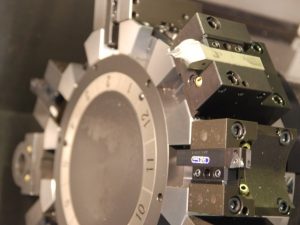

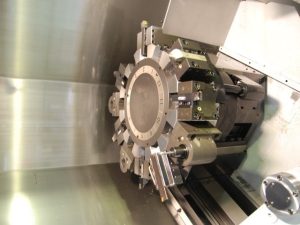

 V12角刃物台  デジタルテールストック

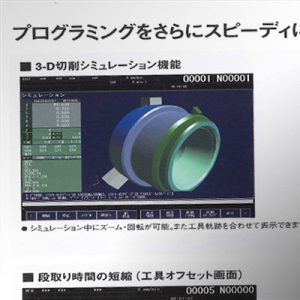

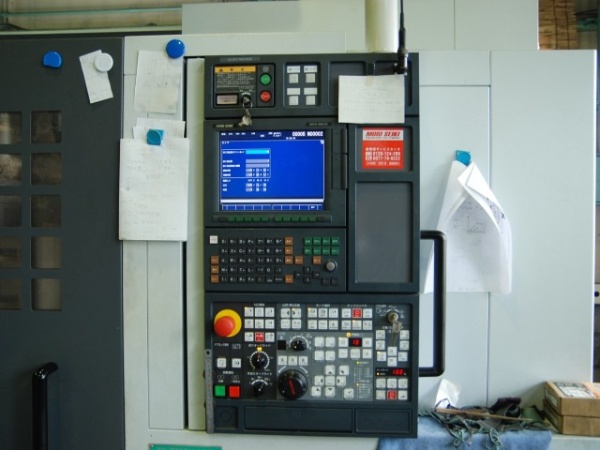

MAPPSⅢ　使いやすいNC操作盤
グッドコンディション

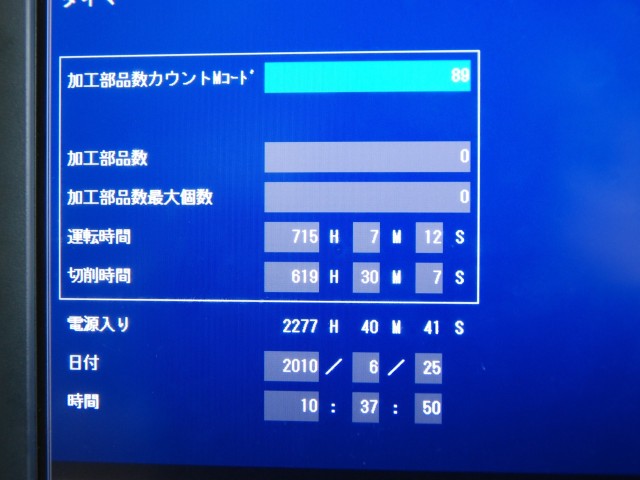

運転時間は　わずか　715時間


最後にカタログに掲載されている仕様スペックです。

森精機　NL2000/500　標準タイプ　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 923.8 (579.8)
クロススライド上の振り　(mm) 755
最大加工径　(mm) 356
標準加工径　(mm) 275
最大加工長さ　(mm) 510
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 260
Z軸移動量　(mm) 590
Y軸移動量　(mm) –
主軸 主軸最高回転速度　(min-1) 5000
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 73
主軸最小割出し角度 –
主軸軸受内径　(mm) 120
刃物台 工具取付本数　(本) 12 [10] [16]
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 50
回転工具のツールシャンク径　(mm) –
刃物台の割出し時間　(秒) 0.2
回転工具主軸最高回転数　(min-1) –
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
Y　早送り速度　(mm/min) –
心押台 心押台の移動量　(mm) 564
心押台の直径　(mm) 80
心押台のテーパ穴の形式　(mm) 回転センタMT4
電動機 主軸用電動機　(50％/30分/連続)　(kW) 15/15/11
回転工具主軸用電動機 (3分/ 5分/ 連続) –
送り軸用電動機　(X/Z)　(kW) 2.0/3.5
所要動力源 電源　(kVA) 20.3
タンク容量 クーラントタンク容量　(L) 235
 機械の大きさ 幅 2695
奥行 1922
高 2120
重量 5400

　※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

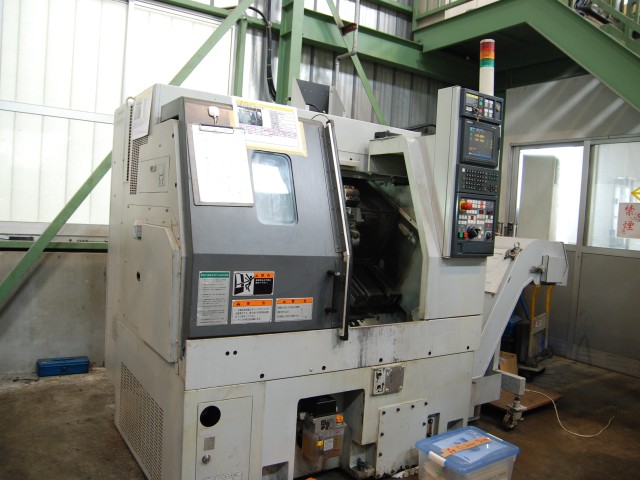

森精機 NC旋盤 CL-2000B 2005年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000B 2005年　査定・買取させていただきました。


先代の　CL-153、CL-203　シリーズからフルモデルチェンジ
コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

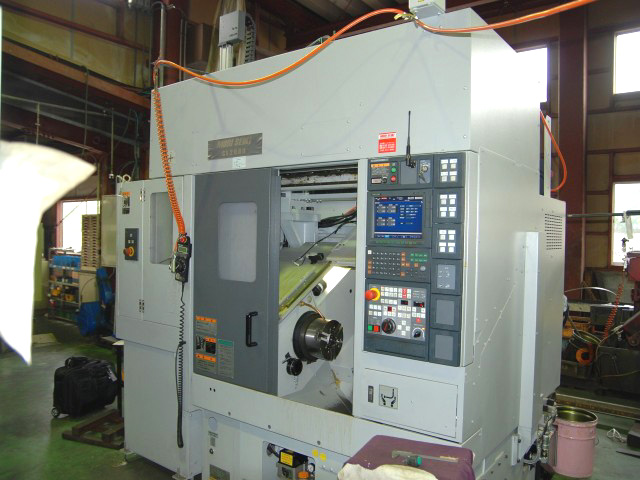

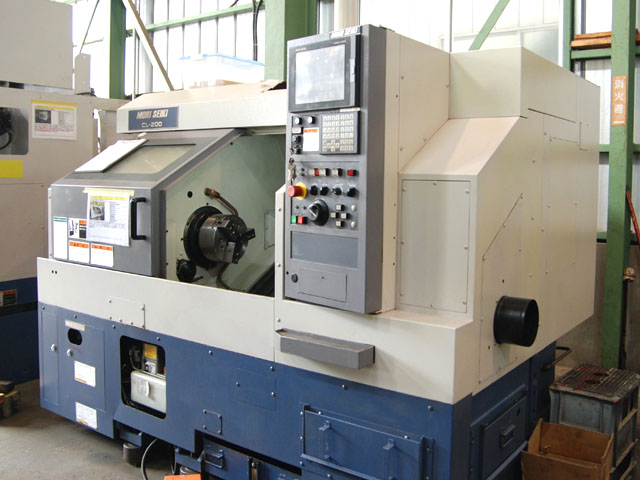

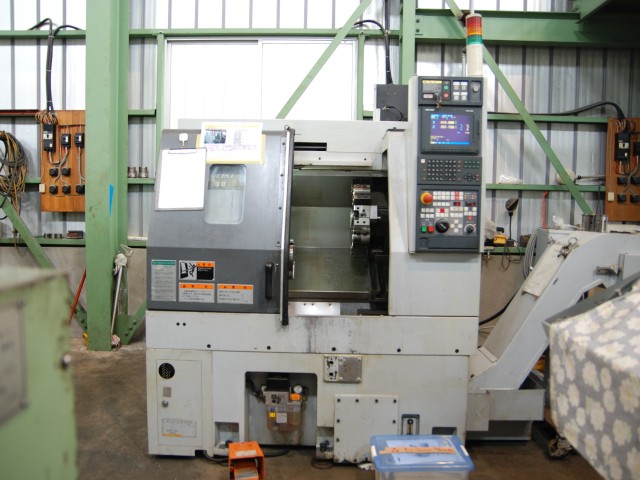

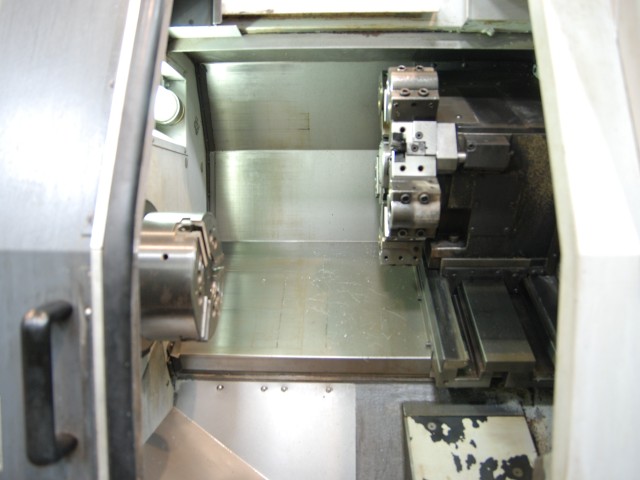

今回入荷した機械は　CL-2000B　チャッカー仕様

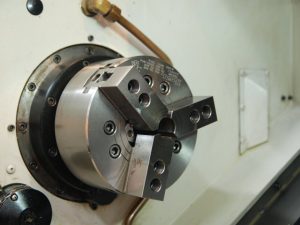

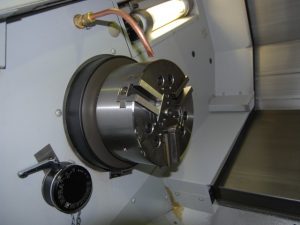

主軸8インチチャック

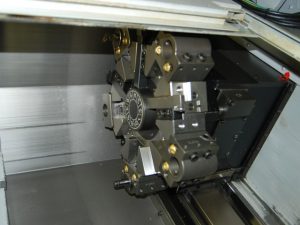

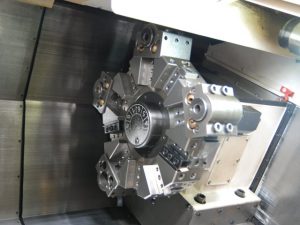

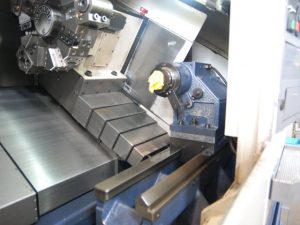

刃物台V10角

脱着式ツールアイ

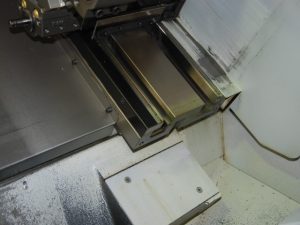

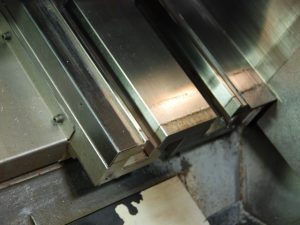

角スライドガイド

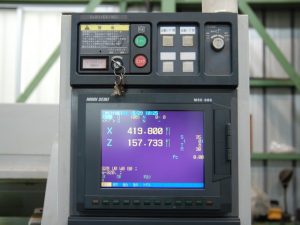

MSC-805
対話なし仕様

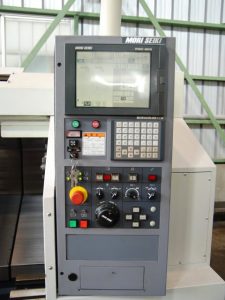

  森精機独自の統一デザインの操作盤

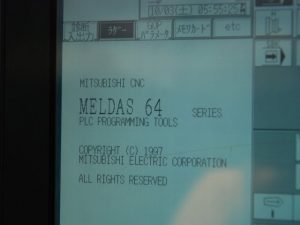

三菱メルダスをベースとしたCNC装置​

　森精機CLシリーズは、コンパクトNC旋盤の代表モデルです。小径のフランジ物を始め、多種のチャックワークに対応しております。また、無人化システムにも柔軟な対応ができるモデルです。
　最後にカタログ掲載の仕様です。

森精機　CL-2000B　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 440
標準加工径　(mm) 196 【259】【176】
最大加工長さ　(mm) 363
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(220+25)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975
奥行 1667
高 1814
重量 2800

　※2008年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 SL-25B-500 1994年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-25B-500 1994年製　査定・買取させていただきました。

森精機が一番得意とする８インチから１５インチクラスNC旋盤
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。中型機種はSL-25、SL-35、SL-45、３機種のラインナップ。
森精機　SLシリーズ　中型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-25A 10 JIS-A2-6 φ60mm φ110mm
SL-25B φ80mm φ130mm
SL-35A 12 JIS-A2-8 φ80mm φ130mm
SL-35B φ105mm φ160mm
SL-45A 15 JIS-A2-8 φ100mm φ160mm
 SL-45B JIS-A2-11 φ120mm φ180mm

​

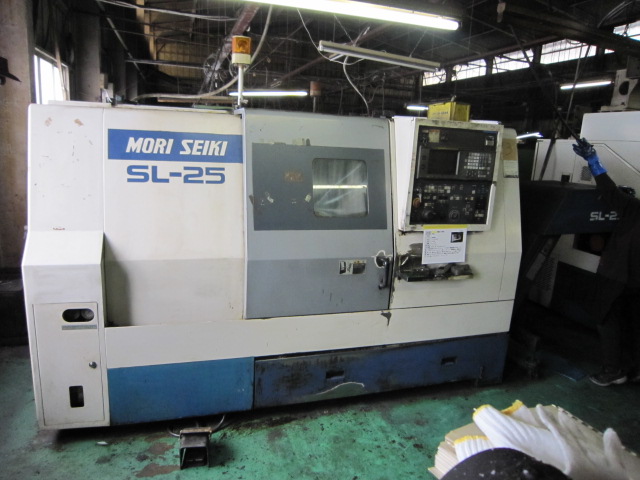

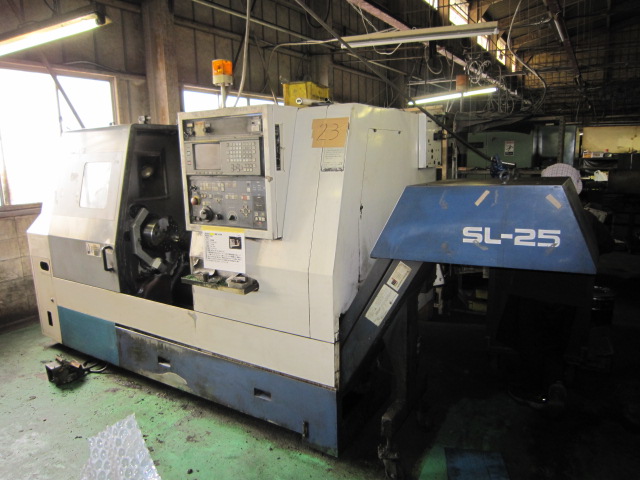

SL-25B/500　10インチ　出荷流通台数の多さが信頼のバロメーター

SL-2/SL-3　ベッド構造
SL-25　ベッド構造

45度スラント型
角スライドベッド
チューブ構造

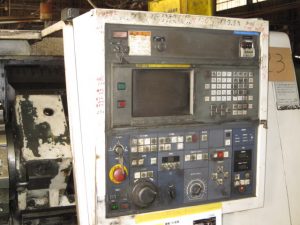

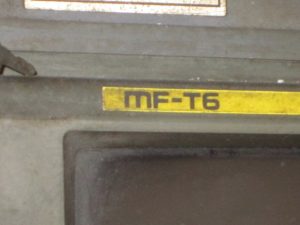

NC装置　MF-T6
FANUC-16T　をベースとしたCNC装置
調整・整備後の出荷・お渡しとなります。

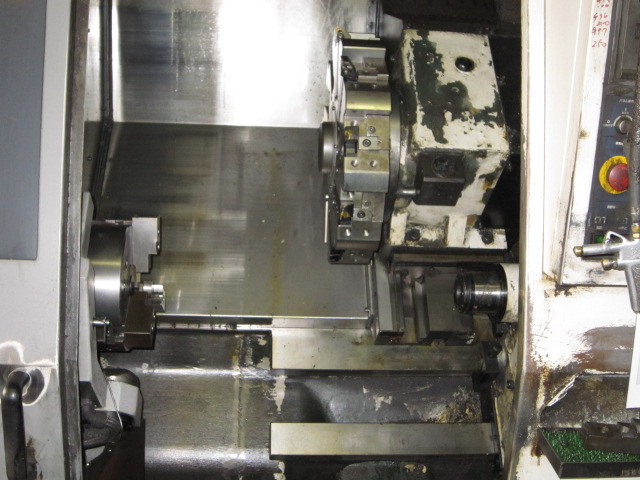

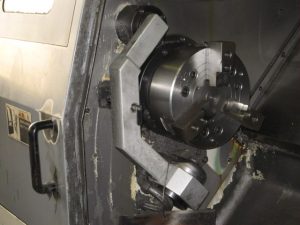

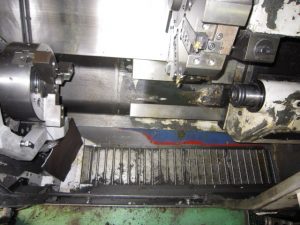

中実１０インチチャック

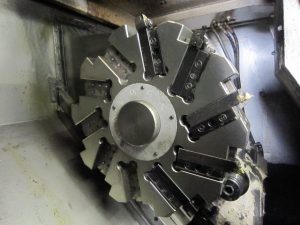

V10刃物台

チップコン

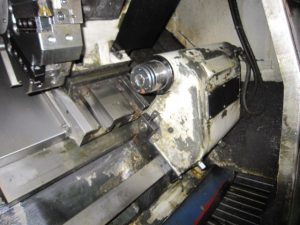

心押し

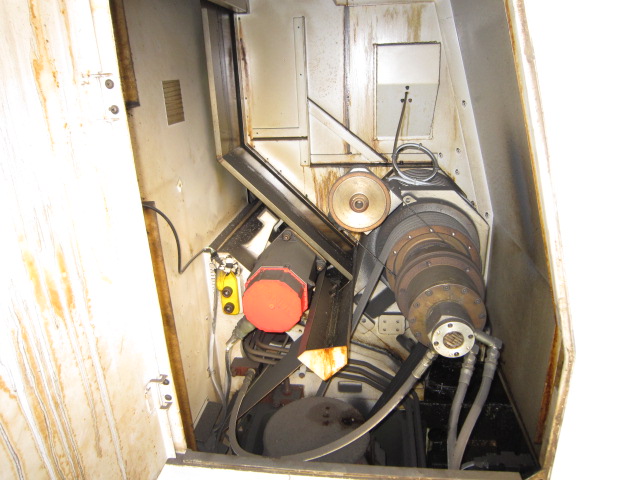

ベルト駆動主軸　清掃後のお渡しとなります
　10-15インチのスタンダードクラスは市場で一番ニーズの高いNC旋盤。これは森精機が一番力を注ぎ込み一番得意とするCNC旋盤であり、これらはSLシリーズの中核機種です。高い基本スペック。高い剛性から生み出される高い加工精度。市場流通台数＝出荷台数の多さが森精機が信頼されるバロメーター。中古再販にも温かい、アフターサービスの良さも人気の理由です。

　最後にカタログ記載の仕様です。
森精機　SL-25B/500　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 520
クロススライド上の振り　(mm) 350
センタ間距離　(mm) 625
最大加工径　(mm) 260
最大加工長さ　(mm) 530
 移動量 X軸移動量　(mm) 160 (30+130)
Z軸移動量　(mm) 590
主軸 主軸最高回転速度　(min-1) 35-3500【25-2500】
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 80
主軸軸受内径　(mm) 130
刃物台 工具取付本数　(本) 10
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) max50
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 12,000
Z　早送り速度　(mm/min) 15,000
心押台 心押台の移動量　(mm) 490
心押台の直径　(mm) 85
心押台のテーパ穴の形式　(mm) MT,3
電動機 主軸用電動機　(30分/連続)　(kW) 15/11
送り軸用電動機　(X/Z)　(kW) 0.9/1.8
所要動力源 電源　(kVA) 30
タンク容量 クーラントタンク容量　(L) 100
 機械の大きさ 幅 2860
奥行 1611
高 1790
重量 4200

　※1990年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 NL2500Y-700 2006年 (Y軸) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 NL2500Y-700 2006年　査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは　「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第２世代に突入です。

ねじり剛性100％up 。超・高剛性の機械ベッド構造。

主軸剛性50％up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

　MAPPSⅢ 対話を搭載して　第２世代になった　森精機　NL2500シリーズは　心間サイズは700mm・1250mmの２つのバリエーション。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計１２のバリエーションがあります。

森精機　NC旋盤　NL2500 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2500/700 700mm 主10 or 12インチ
・
サブ6 or 8インチ		 φ80mm – – –
NL2500MC/700 – 〇 –
NL2500Y/700 – 〇 〇
NL2500S/700 〇 – –
NL2500SMC/700 〇 〇 –
NL2500SY/700 〇 〇 〇
NL2500/1250 1250mm – – –
NL2500MC/1250 – 〇 –
NL2500Y/1250 – 〇 〇
NL2500S/1250 〇 – –
NL2500SMC/1250 〇 〇 –
NL2500SY/1250 〇 〇 〇

今回入荷した機械は複合加工・ミーリング機能・Y軸機能付きモデルです。

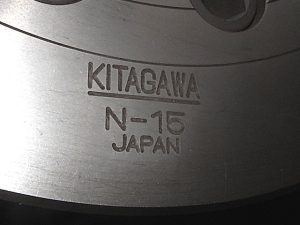

KITAGAWA/北川 10インチ 中空チャック
 V12角刃物台  デジタルテールストック

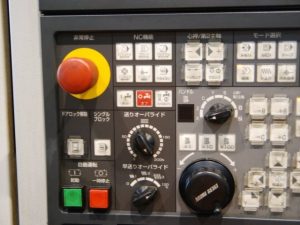

MAPPSⅢ　使いやすいNC操作盤
グラフィカル機能が強化されたMAPPSⅢ対話

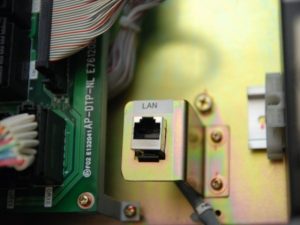

ネットワークで使える　NC装置
回転工具　ミーリングホルダ　付属多数あり

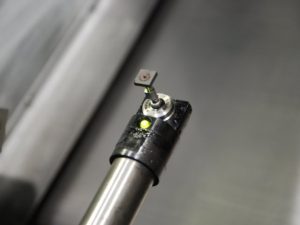

ツールアイ機能　工具長計測

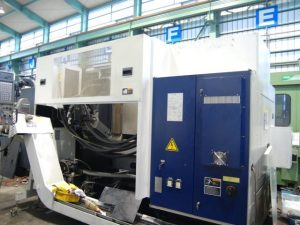

チップコンとワーク排出コンベア


最後にカタログに掲載されている仕様スペックです。

森精機　NL2500Y/700　Y軸機能　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 923.8 (579.8)
クロススライド上の振り　(mm) 755
最大加工径　(mm) 356
標準加工径　(mm) 275
最大加工長さ　(mm) 705
棒材加工能力　(mm) 80
 移動量 X軸移動量　(mm) 260
Z軸移動量　(mm) 795
Y軸移動量　(mm) 100(±50)
主軸 主軸最高回転速度　(min-1) 4000
主軸端形状 JIS A2-8
主軸貫通穴径　(mm) 91
主軸最小割出し角度 0.0001度
主軸軸受内径　(mm) 140
刃物台 工具取付本数　(本) 12 [10]
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 最大50
回転工具のツールシャンク径　(mm) φ26
刃物台の割出し時間　(秒) 0.25
回転工具主軸最高回転数　(min-1) 6000
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
Y　早送り速度　(mm/min) 7000
心押台 心押台の移動量　(mm) 734
心押台の直径　(mm) 80
心押台のテーパ穴の形式　(mm) 回転センタMT5
電動機 主軸用電動機　(50％/30分/連続)　(kW) 18.5/18.5/15
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機　(X/Z/Y)　(kW) 3.5/3.5
所要動力源 電源　(kVA) 36.4
タンク容量 クーラントタンク容量　(L) 246
 機械の大きさ 幅 3100
奥行 1922
高 2120
重量 6100

　※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

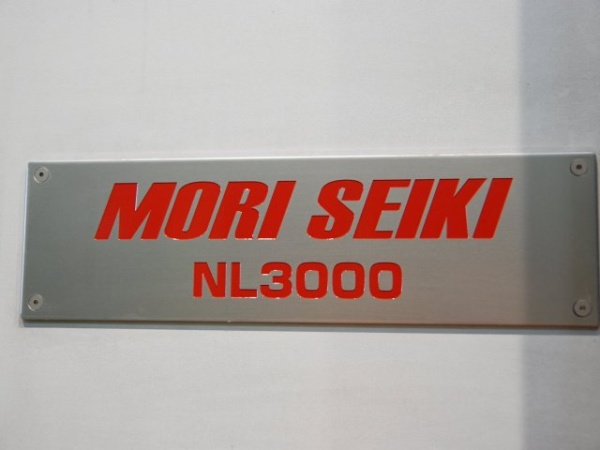

森精機 NC旋盤 NL3000-700 2005年

いつもネットをご覧いただき、誠にありがとうございます。

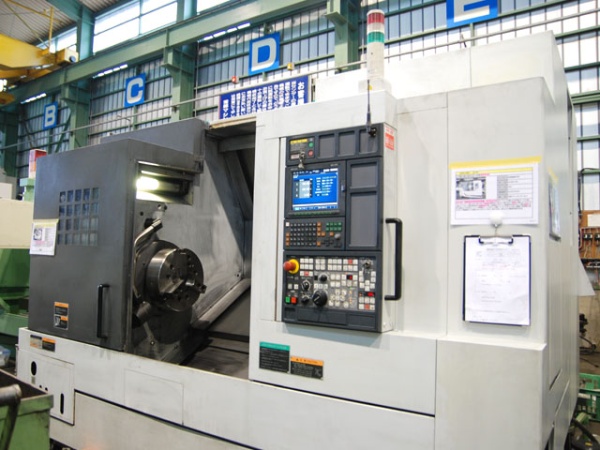

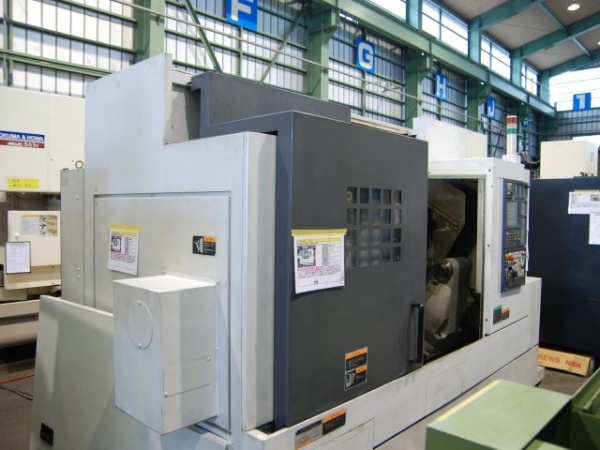

森精機 NC旋盤 NL3000-700 2005年　査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは　「世界が感動する旋盤をつくろう」
1960年台後期から35年以上にわたり100機種以上のNC旋盤を生み出した森精機。
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。

ねじり剛性100％up 。超・高剛性の機械ベッド構造。

主軸剛性50％up。ビルトイン主軸標準。

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を・・・標準搭載！

森精機　NL3000シリーズは　心間サイズで４つのバリエーション。
さらに加工の仕様と工程集約によって2種類【ミーリング】【Y軸】の仕様ラインナップ。合計12のバリエーションがあります。　（第２主軸の仕様はカタログ上はございません。）

森精機　NC旋盤　NL3000 シリーズラインナップ
  心間 チャック 棒材能力 ミーリング Y軸
NL3000/700 700mm 12インチ φ90mm – –
NL3000MC/700 〇 –
NL3000Y/700 〇 〇
NL3000/1250 1250mm – –
NL3000MC/1250 〇 –
NL3000Y/1250 〇 〇
NL3000/2000 2000mm – –
NL3000MC/2000 〇 –
NL3000Y/2000 〇 〇
NL3000/3000 3000mm – –
NL3000MC/3000 〇 –
NL3000Y/3000 〇 〇


今回入荷した機械は　心間700mm。旋削機能のみの標準モデルです。

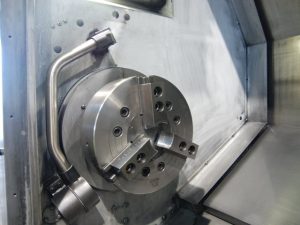

オプションの15インチ中実チャック

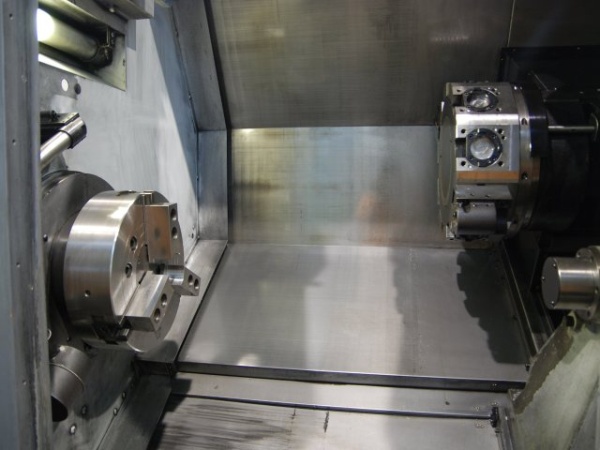

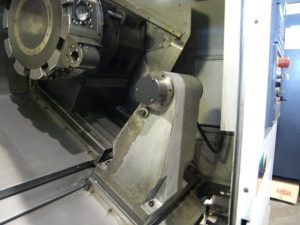

 10角刃物台  デジタルテールストック

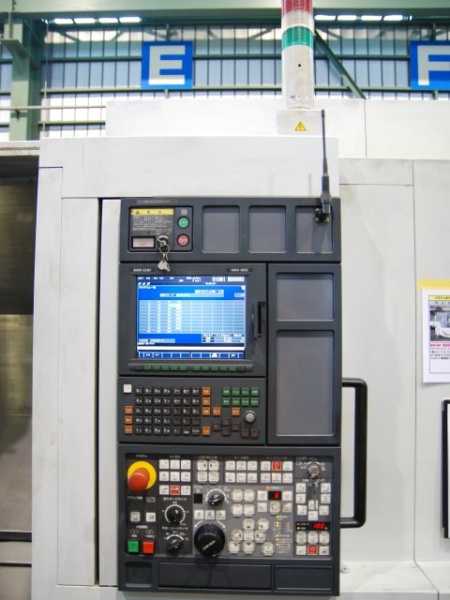

統一デザインのNC操作盤

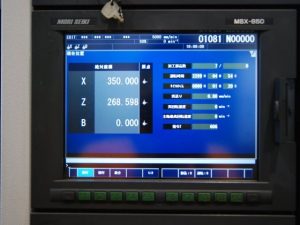

MAPPSⅡ対話 XZY軸選択がダイヤル選択式に！
NC装置の高機能化により図面を3D表現できるようになりました
ネットワーク機能やPCとの親和性がよくなり　機能がさらにアップデート


最後にカタログに掲載されている仕様スペックです。

森精機　NL3000/700　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 995 (670)
クロススライド上の振り　(mm) 825
最大加工径　(mm) 430(角バイト突き出し35mm)
420(角バイト突き出し40mm)
標準加工径　(mm) 358(角バイト突き出し35mm)
366(角バイト突き出し40mm)
最大加工長さ　(mm) 713
棒材加工能力　(mm) 90
 移動量 X軸移動量　(mm) 280 (210+70)
Z軸移動量　(mm) 820
Y軸移動量　(mm) –
主軸 主軸最高回転速度　(min-1) 3000
主軸端形状 JIS A2-8
主軸貫通穴径　(mm) 105
主軸最小割出し角度 0.001°
主軸軸受内径　(mm) 160
刃物台 工具取付本数　(本) 10【12】
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 50
回転工具のツールシャンク径　(mm) φ26
刃物台の割出し時間　(秒) 0.3
回転工具主軸最高回転数　(min-1) 6000
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
Y　早送り速度　(mm/min) –
心押台 心押台の移動量　(mm) 734
心押台の直径　(mm) 110
心押台のテーパ穴の形式　(mm) 回転センタMT5
ビルトインセンタMT4
電動機 主軸用電動機　(30分/連続)　(kW) 22.0/18.5 [30/25]
回転工具主軸用電動機 (3分/ 5分/ 連続) 5.5/5.5/3.7
送り軸用電動機　(X/Z/Y)　(kW) 3.5
所要動力源 電源　(kVA) 39.7 [46.9]
タンク容量 クーラントタンク容量　(L) 300
 機械の大きさ 幅 3410
奥行 2076
高 2270
重量 6500

　※2004年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 CL-200B-500 1999年

いつもネットをご覧いただき、誠にありがとうございます｡
森精機 NC旋盤 CL-200B-500 1999年　査定・買取しました。


1990年代後半、先代の CL-15、CL-20、2桁シリーズからフルモデルチェンジ。


コンパクトで拡張性が高く、FA化が容易なモデルとして森精機のラインナップ
機種の中で立ち位置は同じ。新型CL150/CL200シリーズ　最大の変更点は
角スライドからリニアスライドへ。高速・高精度加工モデルへと進化。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさ　によって３種。
 これまでのチャッカー専用機種から新たに心押し台付モデルが加わり・・・
心押し台【あり・なし】により、合計６機種のラインナップ。

森精機　CL-150　CL-200　シリーズラインナップ
心押し 標準チャック 主軸ベアリング
CL-150  – 6 φ80mm
CL-150 /500 〇
CL-200A  – 8 φ100mm
CL-200A /500 〇
CL-200B  – φ110mm
CL-200B /500 〇

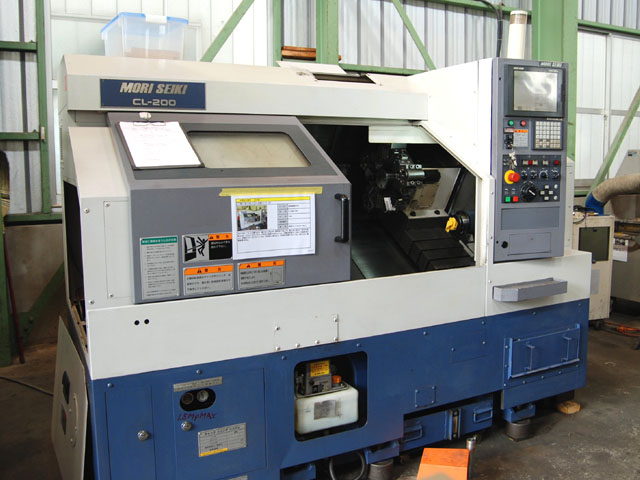

  今回入荷した機械は　CL-200B/500　センター付モデル​

主軸8インチチャック
刃物台V10角

φ110mmベアリング軸受
ベルトドライブ方式

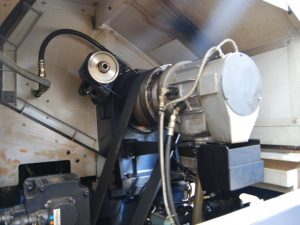

心押し台

NC装置　MSC-803
三菱メルダスをベースとしたCNC装置
対話型自動プログラミングCAPS-Lを標準搭載

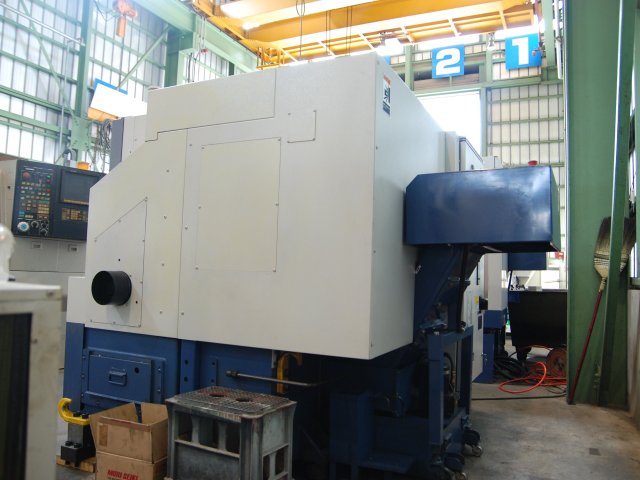

リフトアップ　ヒンジ式チップコンベア 背面出し

　森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。

　最後にカタログ掲載の仕様です。

森精機　CL-200B/500　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 515
最大加工径　(mm) 410
標準加工径　(mm) 199【259】
最大加工長さ　(mm) 550
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 235(205+30)
Z軸移動量　(mm) 570
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 61
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 最大40【50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
心押台 心押台の移動量　(mm) 480
心押台の直径　(mm) 85
心押台のテーパ穴の形式　(mm) MT4
心押軸の移動量　(mm) 120
電動機 主軸用電動機　(30分/連続)　(kW) 11/7.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 28
タンク容量 クーラントタンク容量　(L) 142
 機械の大きさ 幅 2192
奥行 1703
高 1665
重量 2900

　※1997年カタログデータより記載

この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 NL2500-700 2006年 (センター) MAPPS3


いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 NL2500-700 2006年　査定・買取させていただきました。

新世代のNC旋盤。森精機NLシリーズ。
開発コンセプトに掲げられたのは　「世界が感動する旋盤をつくろう」
高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。
NCのアップグレードがあり第２世代に突入です。

ねじり剛性100％up 。超・高剛性の機械ベッド構造。

主軸剛性50％up。ビルトイン主軸を標準装備。
主軸冷却用のオイルクーラーを標準装備。

カービックカップリング刃物台に加えて
刃物台内部ミーリング機能もビルトインモーター駆動。

テールストックにボールネジが仕込まれ。
サーボモーター/NC指令で心押台を制御できます。(標準装備)
SLシリーズに続き、CLシリーズと大きなの差別化が図られています。

　MAPPSⅢ 対話を搭載して　第２世代になった　森精機　NL2500シリーズは　心間サイズは700mm・1250mmの２つのバリエーション。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計１２のバリエーションがあります。

森精機　NC旋盤　NL2500 シリーズラインナップ
  心間 チャック 棒材能力 サブスピンドル ミーリング Y軸
NL2500/700 700mm 主10 or 12インチ
・
サブ6 or 8インチ		 φ80mm – – –
NL2500MC/700 – 〇 –
NL2500Y/700 – 〇 〇
NL2500S/700 〇 – –
NL2500SMC/700 〇 〇 –
NL2500SY/700 〇 〇 〇
NL2500/1250 1250mm – – –
NL2500MC/1250 – 〇 –
NL2500Y/1250 – 〇 〇
NL2500S/1250 〇 – –
NL2500SMC/1250 〇 〇 –
NL2500SY/1250 〇 〇 〇

今回入荷した機械は、標準センターワークの加工モデルです。

KITAGAWA/北川 10インチ 中空チャック
 V12角刃物台  デジタルテールストック
MAPPSⅢ　使いやすいNC操作盤
グラフィカル機能が強化されたMAPPSⅢ対話
ネットワークで使えるNCマシン
ツールアイ機能　工具長計測
RENISHAW　ワーク心出し機能
245Lクーラント 主軸用オイルクーラー


最後にカタログに掲載されている仕様スペックです。

森精機　NL2500/500　標準タイプ　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 923.8 (579.8)
クロススライド上の振り　(mm) 755
最大加工径　(mm) 356
標準加工径　(mm) 275
最大加工長さ　(mm) 705
棒材加工能力　(mm) 80
 移動量 X軸移動量　(mm) 260
Z軸移動量　(mm) 795
Y軸移動量　(mm) –
主軸 主軸最高回転速度　(min-1) 4000
主軸端形状 JIS A2-8
主軸貫通穴径　(mm) 91
主軸最小割出し角度 –
主軸軸受内径　(mm) 140
刃物台 工具取付本数　(本) 12 [10]
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) 50
回転工具のツールシャンク径　(mm) –
刃物台の割出し時間　(秒) 0.2
回転工具主軸最高回転数　(min-1) –
送り速度 X　早送り速度　(mm/min) 30,000
Z　早送り速度　(mm/min) 30,000
Y　早送り速度　(mm/min) –
心押台 心押台の移動量　(mm) 734
心押台の直径　(mm) 80
心押台のテーパ穴の形式　(mm) 回転センタMT5
電動機 主軸用電動機　(50％/30分/連続)　(kW) 18.5/18.5/15
回転工具主軸用電動機 (3分/ 5分/ 連続) –
送り軸用電動機　(X/Z)　(kW) 3.5/3.5
所要動力源 電源　(kVA) 27.8
タンク容量 クーラントタンク容量　(L) 246
 機械の大きさ 幅 3100
奥行 1922
高 2120
重量 5800

　※2007年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。
