いつもネットをご覧いただき、誠にありがとうございます。
ROBODRILL　α-T14iA　1999年　後期型・Lサイズ・高速主軸タイプを　買取させていただきました。

FANUC　ROBO　DRILL　α-T14iAL
標準よりも左右200mm延長したLサイズモデル
1999年の中盤・・・ロボドリル　T14iA　後期型から S・M・L　サイズ展開になります。
また、後期型から主軸性能が変わります。
高速主軸モデルは　12,000rpm　から　15,000rpmへ、より高速に
NC装置とサーボモーターの技術革新によって、機械の加工速度の高速化。 部品加工に留まらず、モデリング加工の分野へ普及たモデルです。
それでは、詳しく見ていきましょう
コントロールパネル	NCのタイプは　16i-M メモリカードI/Oはオプションです
	標準キーモデル

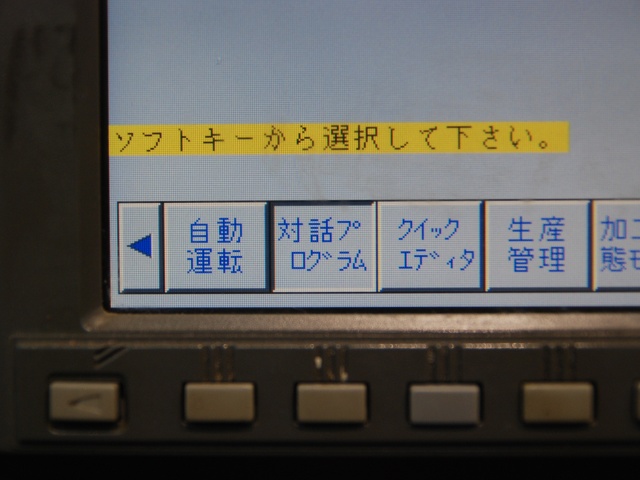

ガイダンスに従ってプログラムを作成する対話モード AIにより、最適工具の選択と切削条件を自動計算。

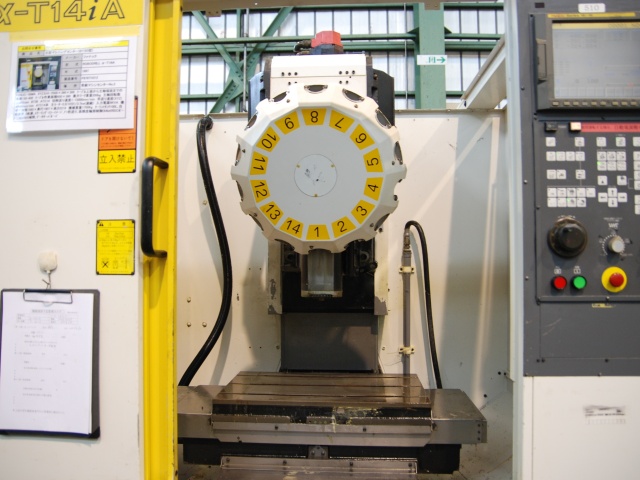

タレットATC 14本	オプションの15000rpm 高速主軸 高速主軸のリジットタップは 6000min-1

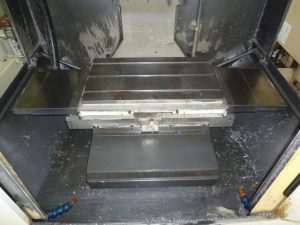

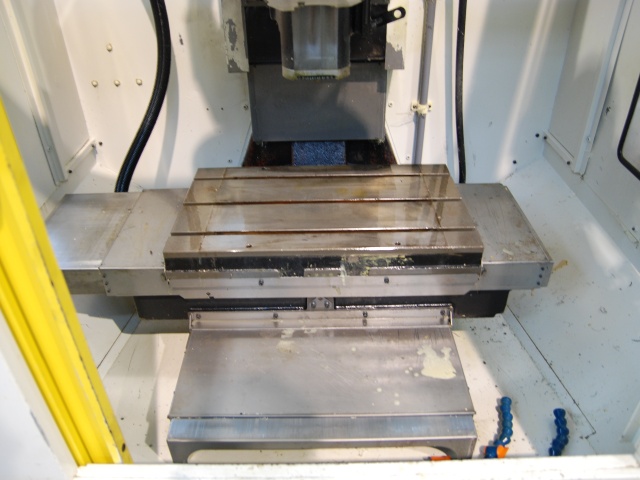

テーブルサイズは　850ｘ390　mm 左右ストロークも　700　mm、通常よりも200mm長くなっております。
自動消火装置　オプション	クーラントタンク　オプション タンク容量は100リットル。

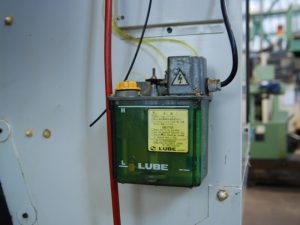

	ガイド面への給油方法は、本来は手動のグリスガンによる手動グリス塗布方式ですが、本機にはオプションの自動潤滑ポンプがついておりました。長時間の加工も機械を傷めず安心できるオプション装備です。
T14iA から標準採用された、CNC装置のネットワーク LAN接続機能　FACTOLINK



　最後にカタログ掲載の仕様です。

ファナック　ロボドリル　Ｔ14iＡL　　[オプション]
ストローク	X軸(テーブル左右)　mm	700
	Y軸(サドル前後)　mm	380
	Z軸(主軸頭上下)　mm	300
	テーブル上面～主軸端面　mm	150~450
テーブル	作業面　mm	850×390
	最大積載　kg	250
主軸	回転数　rpm	8,000 [15,000]
	テーパ穴	No,30
	モーター kW	5.5/3.7
送り速度	XYZ 早送り　mm/min	XYZ48
	XYZ 切削送り　mm/min	1～15,000
ATC	ツールシャンク	BT30
	収納本数	14
	ツール to ツール (時間)　秒	1.0
タンク	切削タンク　L	[100L]
所要動力源	総電気容量　kVA	9
	空気圧源　Mpa _ L/min	0.5　0.1
機械の大きさ	幅 (所要床面)	2115mm
	奥行 (所要床面)	1907mm
	高	2218mm
	高 (輸送時)
	重量	1,800kg

※1998年12月当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



いつもネットをご覧いただき、誠にありがとうございます。
DRILL Mate – T MODEL 10　1992年　買取させていただきました。

　ファナック社のドリルメイトは、ROBO DRILL ロボドリル の前身となるモデルです。1980年代に(BT30シャンクの小型マシニングセンタがまだ出始めの頃)、これらの小型マシニングセンタの事を総称してドリリングマシン・タッピングマシンと呼ばれておりました。その呼ばれ方からドリル穴あけやタッピングねじ立て加工しかできないと思われがちです。
1990年代になると、スピンドルモーターの技術革新により、主軸に3.7/5.5kwの従来より力のあるACスピンドルモーターが採用されます。その頃からドリルタップだけに及ばずフェイスミルによるフライス加工も、BT30マシニングの加工守備範囲に広がりました。
主軸BT30シャンクのマシニングセンタ。立型マシニングセンタとしては最もコンパクトな部類になります。CNC装置、ATC装置を備え、プログラムによって自動加工・自動運転ができる、立型マシニングセンタです。ドリリングマシンやタッピングマシンと呼ぶのは・・間違っているような(ちょっと失礼な、)気がします。

　FANUC　DRILL　MATE-T　MODEL10　年代としましては1992年・・・　バブル期後になります。時代は、きんさんぎんさんが流行語対象、娯楽ではスキーブームが続いており、音楽は初代のチューチュートレインが流行っておりました。CDがまだまだ全盛でしたが、記憶媒体の小型化が進み・・MDディスクが登場。また、PCの記憶媒体としてハードディスクが普及し始める頃。

ここに来て、先代のTAPE　DRILLからTAPEの冠が消えてませんが、
モデルの名称から薄れ始めたころです。
ドリル　メイト　モデル　T10　（Jr.とSr.がモデルアウト）
ラインナップは、
テーブル移動型の　MOEDEL　T　と　コラム移動型の　MODEL　C
オプションで主軸　10,000rpmが登場して　高能率加工の幕開け！？を予感します。

この度入荷したモデルは 標準的な テーブル移動タイプで、標準モデルのModel-T
NCオプションが充実しており、NCのタイプは　FANUC-18Mが搭載されておりました。

FANUC　ドリル　メイト　シリーズラインナップ
	Model-T	Model-C
ドリリング　S45C	φ20mm	φ20mm
タッピング　S45C	M16	M16
テーブル　mm	650ｘ380	440ｘ300
XYZ	500ｘ380ｘ330	400ｘ300ｘ330
ATC	10本	10本
rpm	6000	8000



周りを囲む　全周カバーが標準装備　デザインもグッドです

テーブル寸法　650×380mm
M信号による割出装置　ユキワ精工　MAC-MINI-ACE　付いております

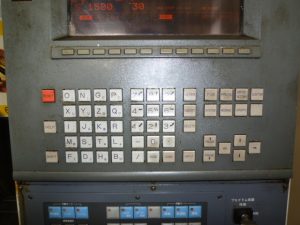

CNC制御は　FANUC-0Mに変わり、FANUC-16Mの世代です。 本機はNCオプションの付加により　FANUC-18M　CRTモニタ仕様です。
タレットATCは10本　主軸回転数は6000rpmと変わっておりません。 オプションで10000rpmの高速主軸仕様も出ていました。
	クーラントタンクの容量は100L (オプション装備品です)

ファナックのドリルメイト。誰もが一度は聞いたことがある、見たことがある、おそらく工作機械の中で、世界で一番多い出荷台数ではないでしょうか。販売台数が多く、お使いのユーザー様が世界中にいらっしゃいますので、中古市場でも大変人気のある工作機械です。

　最後にカタログ掲載の仕様です。

ファナック　ドリルメイト　MODEL-T　　[オプション]
ストローク	X軸(テーブル左右)　mm	500
	Y軸(サドル前後)　mm	380
	Z軸(主軸頭上下)　mm	330
	テーブル上面～主軸端面　mm	240～570
テーブル	作業面　mm	650×380
	最大積載　kg	200
主軸	回転数　rpm	6,000
	テーパ穴	No,30
	モーター kW	5.5
送り速度	XYZ 早送り　mm/min	[XY24]　[Z20]
	XYZ 切削送り　mm/min	1～5,000
ATC	ツールシャンク	BT30
	収納本数	10
	ツール to ツール (時間)　秒	2.5
タンク	切削タンク　L	[100L]
所要動力源	総電気容量　kVA	12
	空気圧源　Mpa _ L/min	0.5　0.1
機械の大きさ	幅 (所要床面)	1580mm
	奥行 (所要床面)	2020mm
	高	2405mm
	高 (輸送時)
	重量	1,900kg

※1992年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



いつもネットをご覧いただき、誠にありがとうございます。

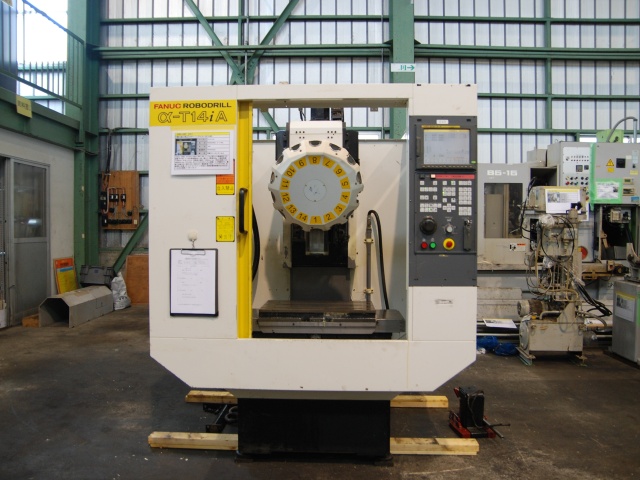

ROBODRILL　α-T14iA　1999年　後期型・Mサイズ・高速主軸タイプを　買取させていただきました。

FANUC　ROBO　DRILL　α-T14iA　後期型です。
ロボドリル　T14iA　後期型モデル！ 前期型と後期型の　見た目の違い。お分かりになりますか？？

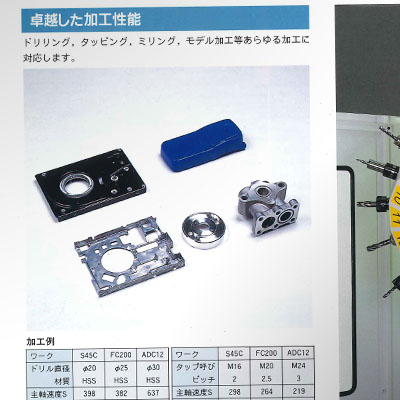

ロボドリル　T14iA　前期型のカタログ	ロボドリル　T14iA　後期型のカタログ
どちらもあまり、違いないと思われます。
ロボドリル　T14iA　前期型の外観	ロボドリル　T14iA　前期型の外観
どちらもあまり、違いないと思われます。
ロボドリル　T14iA　前期型のロゴマーク	ロボドリル　T14iA　前期型のロゴマーク
どちらもあまり、違いないと思われます。
	結局、　T14iA　最終の最後は、 ←このロゴマークが採用されますが、
見た目だけでは判断できない、前期型と後期型の違い。
このロゴマークにヒントがあります。
↓　　答えを、言います。
正解は！　じゃん！
はい、サイズ展開がかわりました。
1997年に登場した　ROBODRILL-T14iA　についてですが 当初は、Mサイズのみ
1999年の中盤・・・ロボドリル　T14iA　後期型から S・M・L　サイズ展開になります。
また、後期型から主軸性能が変わります。
高速主軸モデルは　12,000rpmから　15,000rpmになりました。
NC装置とサーボモーターの技術革新によって、機械の加工速度の高速化。 部品加工に留まらず、モデリング加工の分野へ普及たモデルです。
それでは、詳しく見ていきましょう
コントロールパネル	NCのタイプは　16i-M メモリカードI/Oはオプションです
アルファベットキーは　オプションです。
ガイダンスに従ってプログラムを作成する対話モード AIにより、最適工具の選択と切削条件を自動計算。
タレットATC 14本	オプションの15000rpm 高速主軸 高速主軸のリジットタップは 6000min-1
テーブルサイズは　650ｘ380　mm 現在のモデルより前後20mm小さく、Y軸ストロークも20mm小さいです。
クーラントタンク　オプション装備品です。　タンク容量は100リットル。
	ガイド面への給油方法は、本来は手動のグリスガンによる手動グリス塗布方式ですが、本機にはオプションの自動潤滑ポンプがついておりました。長時間の加工も機械を傷めず安心できるオプション装備です。
T14iA から標準採用された、CNC装置のネットワーク LAN接続機能　FACTOLINK

　年代としましては　1999年・・・　携帯電話やPHSがの画面がカラーになって、
新たに携帯電話にカメラ機能が付加されたころだったような気がします。ケータイにカメラ。今ではなくてはならない機能ですね。

　最後にカタログ掲載の仕様です。

ファナック　ロボドリル　Ｔ14iＡ　　[オプション]
ストローク	X軸(テーブル左右)　mm	500
	Y軸(サドル前後)　mm	380
	Z軸(主軸頭上下)　mm	300
	テーブル上面～主軸端面　mm	150~450
テーブル	作業面　mm	650×380
	最大積載　kg	200
主軸	回転数　rpm	8,000 [15,000]
	テーパ穴	No,30
	モーター kW	5.5/3.7
送り速度	XYZ 早送り　mm/min	XYZ48
	XYZ 切削送り　mm/min	1～15,000
ATC	ツールシャンク	BT30
	収納本数	14
	ツール to ツール (時間)　秒	1.0
タンク	切削タンク　L	[100L]
所要動力源	総電気容量　kVA	9
	空気圧源　Mpa _ L/min	0.5　0.1
機械の大きさ	幅 (所要床面)	1565mm
	奥行 (所要床面)	1907mm
	高	2218mm
	高 (輸送時)
	重量	1,700kg

※1998年12月当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



いつもネットをご覧いただき、誠にありがとうございます。
ROBODRILL　α-T10C　1996年　買取させていただきました。

ロボドリル　アルファ　T10C　このモデルは　ファナック社のBT30マシニングセンタなかでROBODRILLと冠のついた初代ロボドリルモデルT10A、T10Bと続きT10C型はロボドリルの３代目のモデルになります。

　T10AとT10Cの間にT10Bモデルがありましたが、今回はAとCの性能比較を見てみましょう。
NC装置、サーボモータ等のバージョンアップがあり、機械性能が格段に性能進化しております。

FANUC　ドリルメイト　T10A　と　T10C　の性能比較
	Model-　T10A	Model-　T10C
ドリリング　S45C	φ20mm	φ20mm
タッピング　S45C	M16	M16
テーブル　mm	650ｘ380	650ｘ380
XYZ	500ｘ380ｘ330	500ｘ380ｘ330
ATC	10本	10本
工具交換	1.4秒	1.0秒
早送り速度	XY36m・Z20m	XYZ45m
リジットタップ	4000min-1	5000min-1
NC装置	FANUC-16MA	FANUC-16MC

また、モデルC型タイプから(この頃からすでに)NC装置にAIが組み込まれて

ＡＩ高速制御・ＡＩプログラミング・ＡＩ高精度輪郭制御・ＡＩ工具寿命管理・・

テーブルサイズは１サイズのみ[S/M/Lの設定ありません]。ATCに関しまして現在では14本、21本のモデルが主流になりますが初代ロボドリルのATC格納本数は10本です。

　年代としましては1996年・・・
ｿﾆｰ社のMDがポータブルに、またﾆﾝﾃﾝﾄﾞｳ社の64が大ヒット。

　高速の主軸と、64bit-RISCボード・高速処理ができるCPUを搭載したCNCの登場によって、アルミの軽切削からモデリング加工の分野まで、広範囲をこのロボドリルがカバーします。データサーバ機能やリモートバッファ機能、NCデータを素早く機械へ取り込んで多品種小ロットへの対応。ロボドリルATC10本タイプの最終型。この次のモデルからATCが14本となります。

　この度入荷したモデルは 標準的な テーブル移動タイプ、標準モデルのModel-Tです。(Model-C　コラム移動タイプは通常の町工場では見たことがありません。)　NCオプションが充実しており、本機のNCモデルは　FANUC-18M　が搭載されておりました。

FANUC　ドリル　メイト　シリーズラインナップ
	Model-T	Model-C
ドリリング　S45C	φ20mm	φ20mm
タッピング　S45C	M16	M16
テーブル　mm	650ｘ380	440ｘ300
XYZ	500ｘ380ｘ330	400ｘ300ｘ330
ATC	10本	10本
rpm	6000	8000



ロボドリル２代目(モデルＢ)以降・・・鋳物部分の塗装がブラックになり引き締まった印象

詳しく見ていきましょう

タレットATCは10本　主軸回転数は6000rpm　ドリルメイトと変わっておりません。 オプションで10000rpmの高速主軸仕様も出ていました。
テーブルの大きさは　650×380mm　この頃は　Mサイズ　１機種のラインナップです。
CNC制御は　FANUC-0Mに変わり、FANUC-16Mの世代です。
キーシートからABCボタンが消えました。アルファベットキーはオプションです。

ファナックのドリルメイト。誰もが一度は聞いたことがある、見たことがある、おそらく工作機械の中で、世界で一番多い出荷台数ではないでしょうか。販売台数が多く、お使いのユーザー様が世界中にいらっしゃいますので、中古市場でも大変人気のある工作機械です。

　最後にカタログ掲載の仕様です。

ファナック　ドリルメイト　MODEL-T　　[オプション]
ストローク	X軸(テーブル左右)　mm	500
	Y軸(サドル前後)　mm	380
	Z軸(主軸頭上下)　mm	330
	テーブル上面～主軸端面　mm	240～570
テーブル	作業面　mm	650×380
	最大積載　kg	200
主軸	回転数　rpm	6,000
	テーパ穴	No,30
	モーター kW	5.5
送り速度	XYZ 早送り　mm/min	[XY24]　[Z20]
	XYZ 切削送り　mm/min	1～5,000
ATC	ツールシャンク	BT30
	収納本数	10
	ツール to ツール (時間)　秒	2.5
タンク	切削タンク　L	[100L]
所要動力源	総電気容量　kVA	12
	空気圧源　Mpa _ L/min	0.5　0.1
機械の大きさ	幅 (所要床面)	1580mm
	奥行 (所要床面)	2020mm
	高	2405mm
	高 (輸送時)
	重量	1,900kg

※1992年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



いつもネットをご覧いただき、誠にありがとうございます。
ROBODRILL　α-T14iA　1997年　前期型・高速主軸タイプを　買取させていただきました。

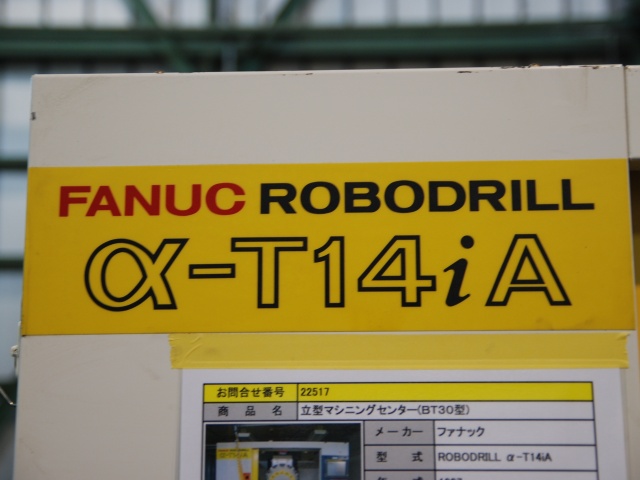

FANUC　ROBO　DRILL　α-T14iA
1997年に登場した　ROBODRILL-T14iA　についてですが 当初は、Mサイズのみ、S・M・Lのサイズがありませんでした。
大きな変更としましては、新型ATC14本タレットの採用です。
NC装置とサーボモーターの技術革新によって、機械の加工速度の高速化。 部品加工に留まらず、モデリング加工の分野へ普及たモデルです。
それでは、詳しく見ていきましょう

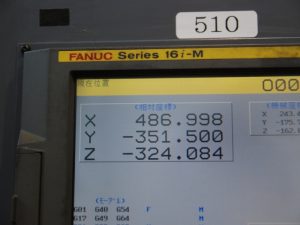

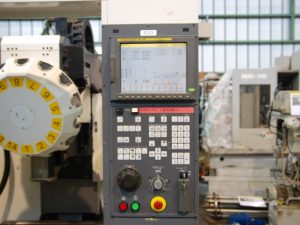

コントロールパネル　アルファベットキーは 選択のオプションです	NCのタイプは　16i-M メモリカードI/Oはオプションです

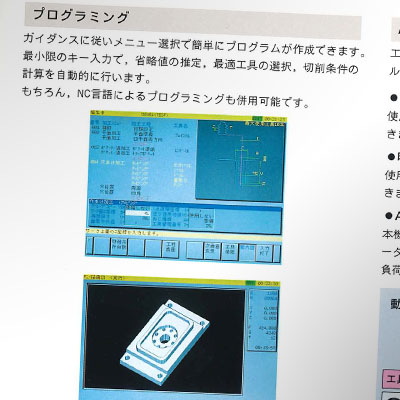

ガイダンスに従ってプログラムを作成する対話モードを搭載

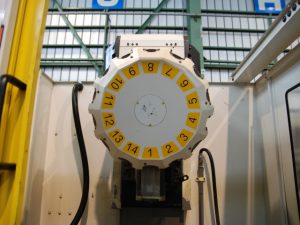

新採用　14本　タレットATC	オプションの12000rpm高速主軸 高速主軸のリジットタップは 6000min-1
テーブルサイズは　650ｘ380　mm 現在のモデルより前後20mm小さく、Y軸ストロークも20mm小さいです。
クーラントタンク　オプション装備品です。　タンク容量は100リットル。
	ガイド面への給油方法は、本来は手動のグリスガンによる手動グリス塗布方式ですが、本機にはオプションの自動潤滑ポンプがついておりました。長時間の加工も機械を傷めず安心できるオプション装備です。

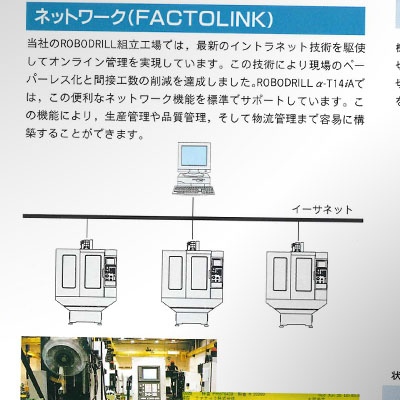

忘れてはならない機能としてはT14iAから標準採用された、 CNC装置のネットワーク　LAN接続機能　FACTOLINK

　年代としましては　1997年・・・　携帯電話やPHSが普及し、ビジネスマンだけではなく、学生までもが携帯電話をひとり１台持つ時代になりました。確かこの頃は携帯電話の画面もモノクロ。文字だけのテキストメールでしたね。

　最後にカタログ掲載の仕様です。

ファナック　ロボドリル　Ｔ14iＡ　　[オプション]
ストローク	X軸(テーブル左右)　mm	500
	Y軸(サドル前後)　mm	380
	Z軸(主軸頭上下)　mm	300
	テーブル上面～主軸端面　mm	150~450
テーブル	作業面　mm	650×380
	最大積載　kg	200
主軸	回転数　rpm	8,000 [12,000]
	テーパ穴	No,30
	モーター kW	5.5/3.7
送り速度	XYZ 早送り　mm/min	XYZ48
	XYZ 切削送り　mm/min	1～15,000
ATC	ツールシャンク	BT30
	収納本数	14
	ツール to ツール (時間)　秒	1.0
タンク	切削タンク　L	[100L]
所要動力源	総電気容量　kVA	9
	空気圧源　Mpa _ L/min	0.5　0.1
機械の大きさ	幅 (所要床面)	1565mm
	奥行 (所要床面)	1907mm
	高	2218mm
	高 (輸送時)
	重量	1,700kg

※1997年11月当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



いつもネットをご覧いただき、誠にありがとうございます。
ROBODRILL　α-T10A　1993年　買取させていただきました。

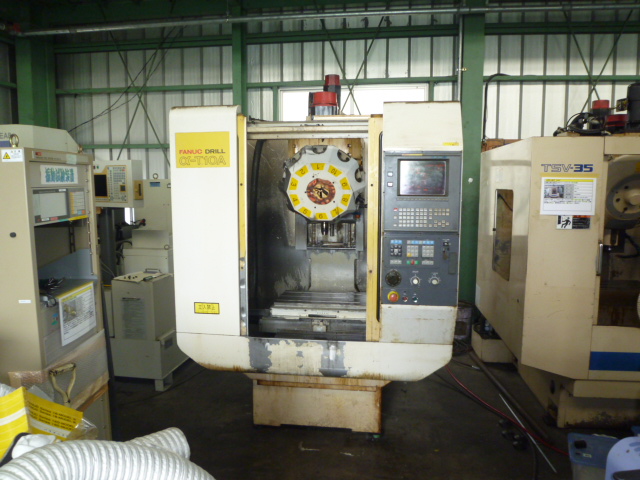

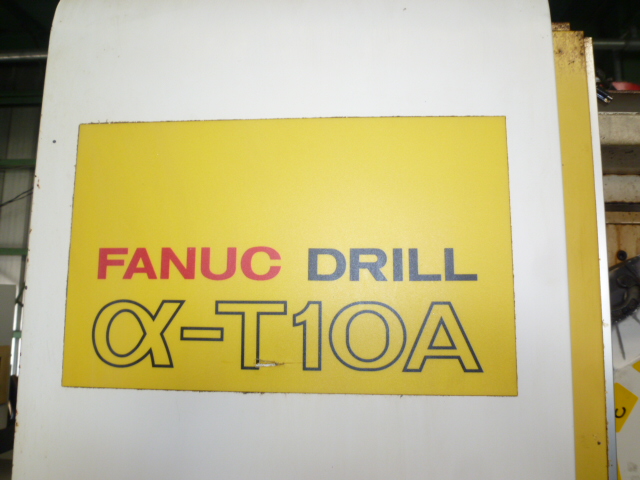

FANUC　ROBO　DRILL　α-T10A
高速加工・高能率加工というキーワードがカタログに登場。

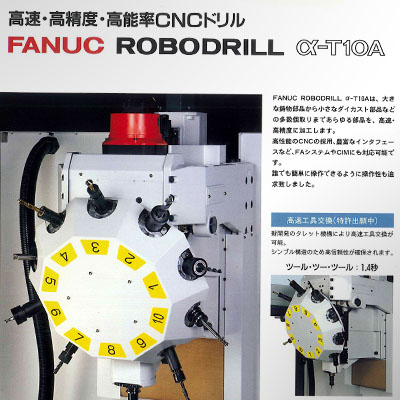

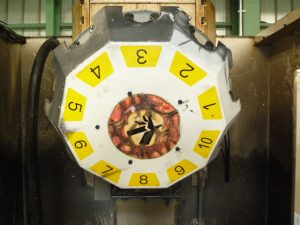

ATCに関しまして現在では14本、21本のモデルが主流になりますが初代ロボドリルのATC格納本数は10本です。	テーブルサイズは１サイズのみ [S/M/Lの設定ありません]

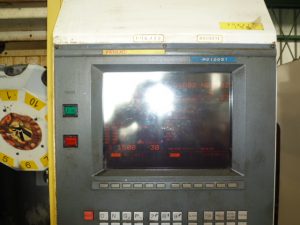

CNC制御は　FANUC-0Mに変わり、FANUC-16Mの世代です。 画面は　プラズマディスプレイ　が採用されております。

　年代としましては1993年・・・　携帯電話[D社のﾑｰﾊﾞ]が大ヒット。現在では携帯電話機も多機能になりスマートフォンへ切り替わり初めておりますが・・・当時では初めて高速・高能率というキーワードがカタログに登場。

　ドリルメイトを最後に、コラム移動型モデルは廃盤となりました。

FANUC　ドリルメイト　と初代ロボドリルの比較表
	DRILL MATE Model-T	ROBODRILL α-T10A
ドリリング　S45C	φ20mm	φ20mm
タッピング　S45C	M16	M16
テーブル　mm	650ｘ380	650ｘ380
XYZ	500ｘ380ｘ330	500ｘ380ｘ300
ATC	10本	10本
rpm	6000	8000
ATC交換	2.5秒	1.4秒
タッピング	データなし	4000rpm
早送り速度	XY24・Z20　m/min	XY36・Ｚ20　m/min
NCオプション	データなし	リモートバッファ 先行制御

　ファナックのロボドリル。販売台数が多く、中古工作機械の市場でも大変人気のある工作機械です。

　最後にカタログ掲載の仕様です。

ファナック　ロボドリル　Ｔ10Ａ　　[オプション]
ストローク	X軸(テーブル左右)　mm	500
	Y軸(サドル前後)　mm	380
	Z軸(主軸頭上下)　mm	300
	テーブル上面～主軸端面　mm	240～570
テーブル	作業面　mm	650×380
	最大積載　kg	200
主軸	回転数　rpm	8,000
	テーパ穴	No,30
	モーター kW	5.5/3.7
送り速度	XYZ 早送り　mm/min	[XY36]　[Z20]
	XYZ 切削送り　mm/min	1～5,000
ATC	ツールシャンク	BT30
	収納本数	10
	ツール to ツール (時間)　秒	1.4
タンク	切削タンク　L	[100L]
所要動力源	総電気容量　kVA	12
	空気圧源　Mpa _ L/min	0.5　0.1
機械の大きさ	幅 (所要床面)	1560mm
	奥行 (所要床面)	2125mm
	高	2380mm
	高 (輸送時)
	重量	1,800kg

※1993年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



いつもネットをご覧いただき、誠にありがとうございます。
TAPE DRILL Mate Sr.-MODEL T　1991年　買取させていただきました。

ファナック社のドリルメイトは、ROBO DRILL ロボドリル の前身となるモデルです。年代としましては1990年・・・　バブル期前後になります。

よく、ドリリングマシン・タッピングマシンと言われており、その呼ばれ方からドリル穴あけやタッピングねじ立て加工しかできないと思われがちです・・・
　立型マシニングセンタとしては最もコンパクトな部類になります。CNC装置、ATC装置を備え、プログラムによって自動加工・自動運転ができる、立型マシニングセンタです。フェイスミルによるフライス加工も出来ますので、ドリリングマシンやタッピングマシンと呼ぶのは・・間違っているような(ちょっと失礼な、)気がします。

DRILL MATE は大きく分けて 4つのモデルが販売されておりました。
まずは、モデルのラインナップをご紹介しましょう。

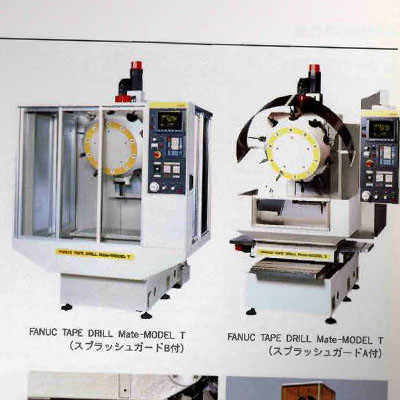

画像　左　大きさと機能を絞って安価で登場　MODEL-Jr.
画像　右　もっとも標準的なテーブル移動型　MODEL-T.

画像　左　MODEL-T.のテーブルと主軸に余裕を持たせた　MODEL-Sr.
画像　右　MODEL-Sr.と同等能力を持った[コラム移動型]　Sr.MODEL-C

この度入荷したモデルは 標準的な テーブル移動タイプで、
テーブルと主軸能力に余裕を持った　MODEL-Sr.です。

FANUC　ドリル　メイト　シリーズラインナップ
	Jr.　Model-T	Model-T	Sr. Model-T	Sr. Model-C
ドリリング　S45C	φ13mm	φ20mm	φ25mm
タッピング　S45C	M12	M16	M20
テーブル　mm	500ｘ230	650ｘ380	700ｘ380	–
XYZ	350ｘ230ｘ200	500ｘ380ｘ300	500ｘ380ｘ400	500ｘ300ｘ350
ATC	7本	10本	12本
rpm	8000	6000	4500

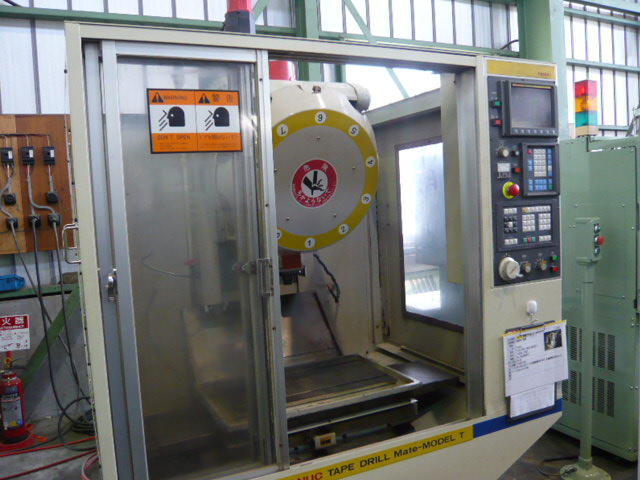

ロングテーブル・高トルク主軸　一番人気の　TAPE　DRILL　Mate　Sr.　モデル　T

全周ガード・・スプラッシュガードタイプBオプションを装備　(見た目が現代的ですね)

ACスピンドルモータ3　高トルクモータを搭載しております

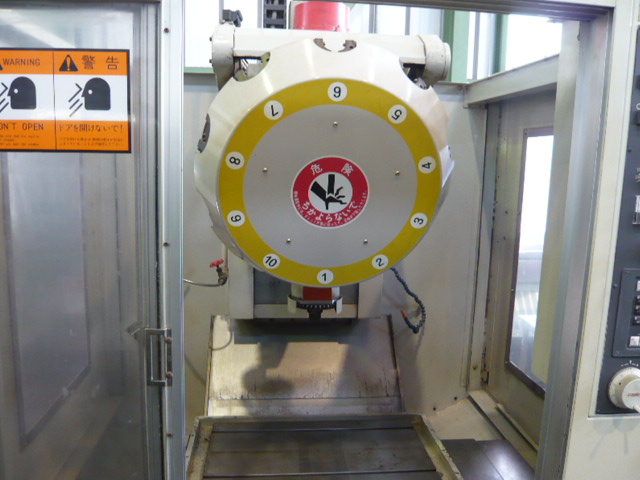

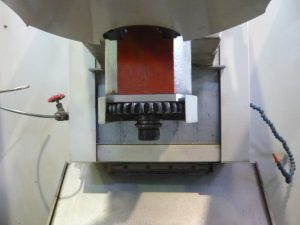

タレット12本	BT30主軸

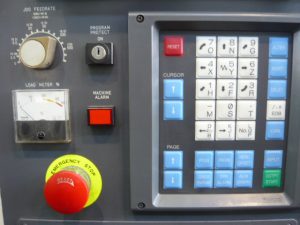

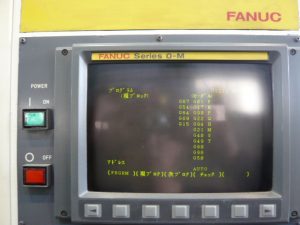

CNC制御は　1985年に開発されたACサーボモータと・・・当時、 先進の技術が組み込まれた　32ビットCPUを搭載した　FANUC-0M。

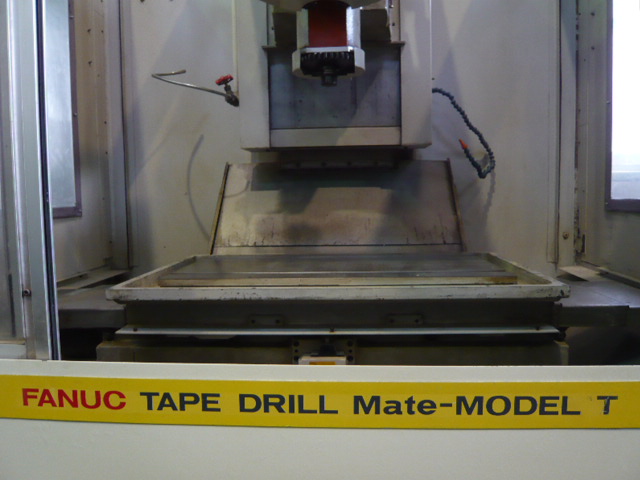

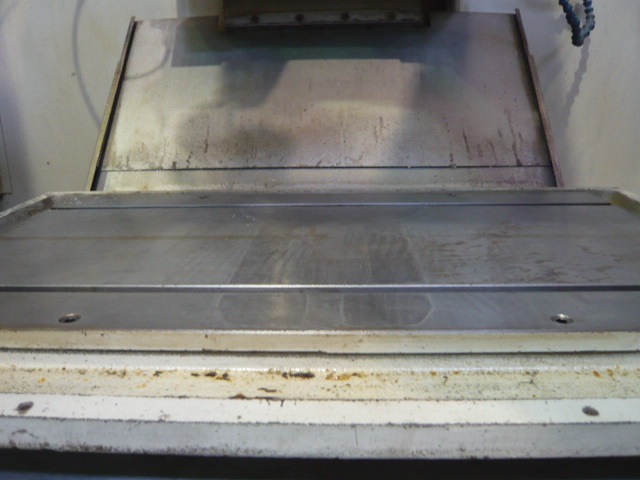

テーブルワイド　左右700mm　仕様

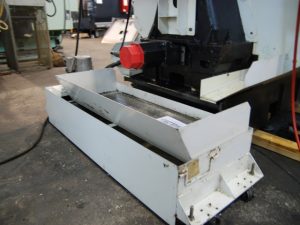

	クーラントタンクを装備

ファナックのドリルメイト。誰もが一度は聞いたことがある、見たことがある、おそらく工作機械の中で、世界で一番多い出荷台数ではないでしょうか。販売台数が多く、お使いのユーザー様が世界中にいらっしゃいますので、中古市場でも大変人気のある工作機械です。

　最後にカタログ掲載の仕様です。

ファナック　ドリルメイト　Sr.　MODEL-T　　[オプション]
ストローク	X軸(テーブル左右)　mm	500
	Y軸(サドル前後)　mm	380
	Z軸(主軸頭上下)　mm	400
	テーブル上面～主軸端面　mm	240～640
テーブル	作業面　mm	700×380
	最大積載　kg	300
主軸	回転数　rpm	4,500
	テーパ穴	No,30
	モーター kW	5.5
送り速度	XYZ 早送り　mm/min	[XY20]　[Z15]
	XYZ 切削送り　mm/min	1～5,000
ATC	ツールシャンク	BT30
	収納本数	12
	ツール to ツール (時間)　秒	3.5
タンク	切削タンク　L	オプション
所要動力源	総電気容量　kVA	ND
	空気圧源　Mpa _ L/min	ND
機械の大きさ	幅 (所要床面)	2445mm
	奥行 (所要床面)	2390mm
	高	2300mm
	高 (輸送時)
	重量	2,700kg

※1989年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



いつもネットをご覧いただき、誠にありがとうございます。
TAPE DRILL Mate -MODEL T　1990年　買取させていただきました。

ファナック社のドリルメイトは、ROBO DRILL ロボドリル の前身となるモデルです。年代としましては1990年・・・　バブル期前後になります。

よく、ドリリングマシン・タッピングマシンと言われており、その呼ばれ方からドリル穴あけやタッピングねじ立て加工しかできないと思われがちです・・・
　立型マシニングセンタとしては最もコンパクトな部類になります。CNC装置、ATC装置を備え、プログラムによって自動加工・自動運転ができる、立型マシニングセンタです。フェイスミルによるフライス加工も出来ますので、ドリリングマシンやタッピングマシンと呼ぶのは・・間違っているような(ちょっと失礼な、)気がします。

DRILL MATE は大きく分けて 4つのモデルが販売されておりました。
まずは、モデルのラインナップをご紹介しましょう。


画像　左　大きさと機能を絞って安価で登場　MODEL-Jr.
画像　右　もっとも標準的なテーブル移動型　MODEL-T.

画像　左　MODEL-T.のテーブルと主軸に余裕を持たせた　MODEL-Sr.
画像　右　MODEL-Sr.と同等能力を持った[コラム移動型]　Sr.MODEL-C

この度入荷したモデルは 標準的な テーブル移動タイプで、標準モデルのModel-Tです。

FANUC　ドリル　メイト　シリーズラインナップ
	Jr.　Model-T	Model-T	Sr. Model-T	Sr. Model-C
ドリリング　S45C	φ13mm	φ20mm	φ25mm
タッピング　S45C	M12	M16	M20
テーブル　mm	500ｘ230	650ｘ380	700ｘ380	–
XYZ	350ｘ230ｘ200	500ｘ380ｘ300	500ｘ380ｘ400	500ｘ300ｘ350
ATC	7本	10本	12本
rpm	8000	6000	4500

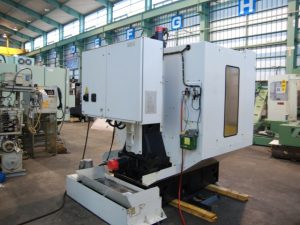

標準モデルの　TAPE　DRILL　Mate-　モデル　T

スプラッシュガードタイプB　オプションになります

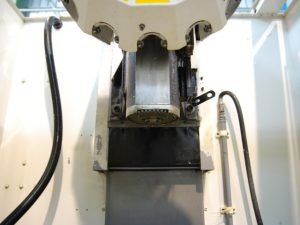

タレット10本

テーブル寸法　650×380mm
CNC制御は　1985年に開発されたACサーボモータと・・・当時、 先進の技術が組み込まれた　32ビットCPUを搭載した　FANUC-0M。

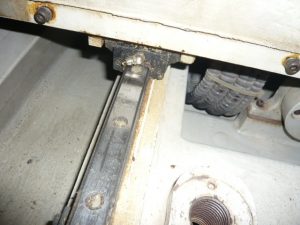

リニアスライド

ファナックのドリルメイト。誰もが一度は聞いたことがある、見たことがある、おそらく工作機械の中で、世界で一番多い出荷台数ではないでしょうか。販売台数が多く、お使いのユーザー様が世界中にいらっしゃいますので、中古市場でも大変人気のある工作機械です。

　最後にカタログ掲載の仕様です。

ファナック　ドリルメイト　MODEL-T　　[オプション]
ストローク	X軸(テーブル左右)　mm	500
	Y軸(サドル前後)　mm	380
	Z軸(主軸頭上下)　mm	300
	テーブル上面～主軸端面　mm	240～640
テーブル	作業面　mm	650×380
	最大積載　kg	200
主軸	回転数　rpm	6,000
	テーパ穴	No,30
	モーター kW	5.5
送り速度	XYZ 早送り　mm/min	[XY24]　[Z20]
	XYZ 切削送り　mm/min	1～5,000
ATC	ツールシャンク	BT30
	収納本数	10
	ツール to ツール (時間)　秒	2.8
タンク	切削タンク　L	オプション
所要動力源	総電気容量　kVA	12
	空気圧源　Mpa _ L/min	0.5　0.1
機械の大きさ	幅 (所要床面)	1740mm
	奥行 (所要床面)	2080mm
	高	2280mm
	高 (輸送時)
	重量	1,700kg

※1989年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。

我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。
