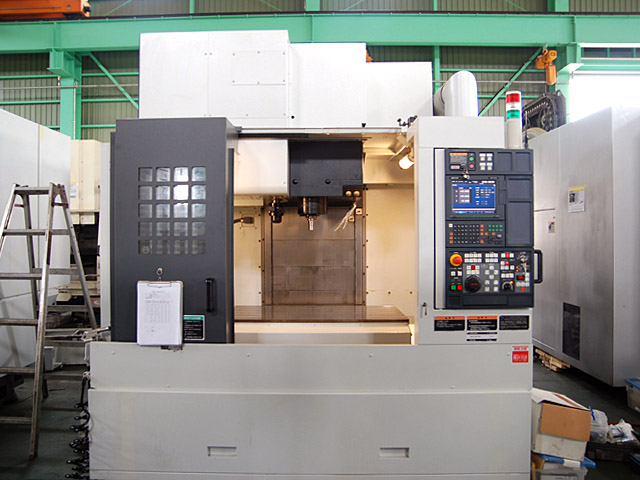

森精機 NVD5000α1A40 金型加工機 立型マシニングセンタ 2008年 査定・買取させていただきました。
 |

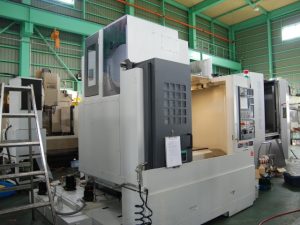

新型NV5000α1A 3世代目のなかで 金型加工専用モデル NVD5000α1A |

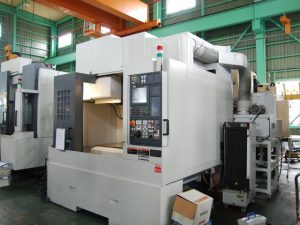

 基本構造は変わらずとも 各所に金型専用の装備 |
|

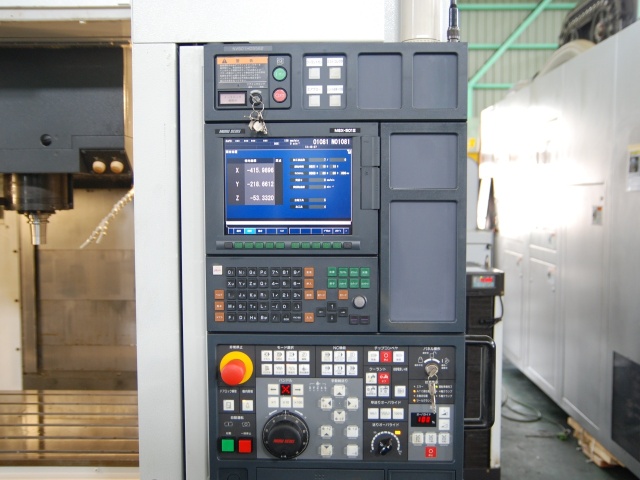

 統一されたデザインのコントロールパネル |
|

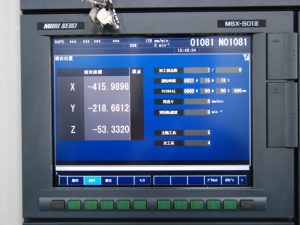

 制御は MSX-501Ⅲ |
 |

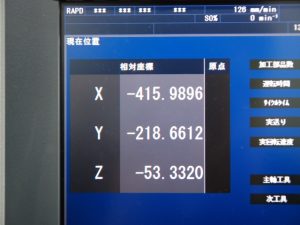

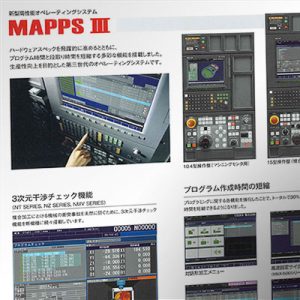

 新世代 MAPPSⅢ |

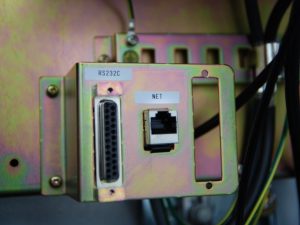

 ネットワークで使えるCNCマシン |

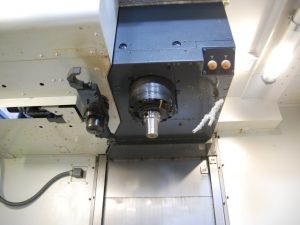

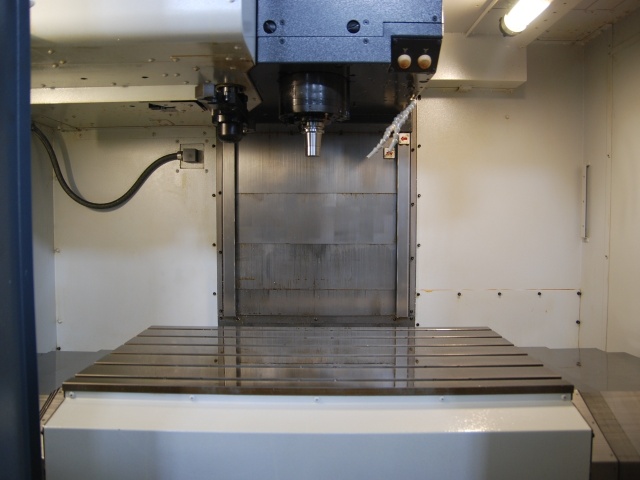

 ヘッドがコラム表面を走る主軸頭上下移動型 |
|
 XYZスケール搭載 |

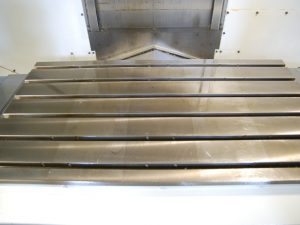

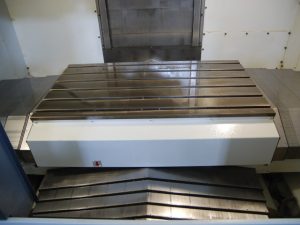

 テーブル 1100ｘ600 |
 BBT40 |

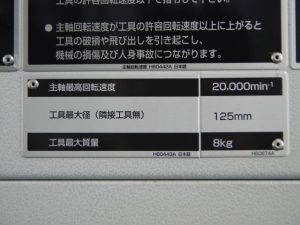

 20,000rpm |
 |
 |

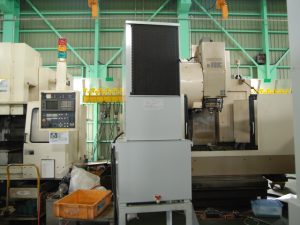

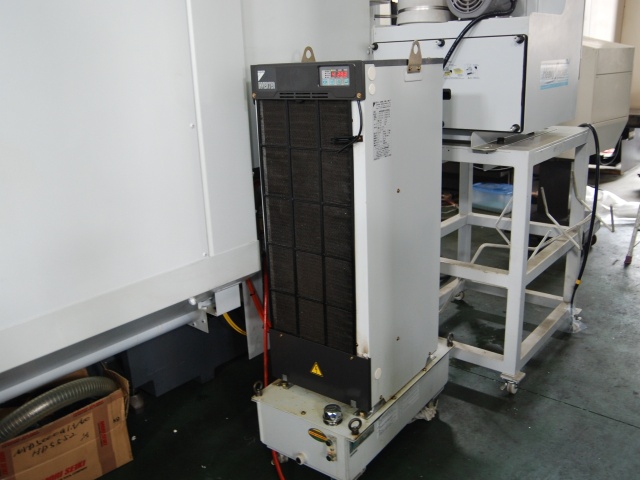

 金型モデル専用 主軸用の別置きオイルクーラー |
|

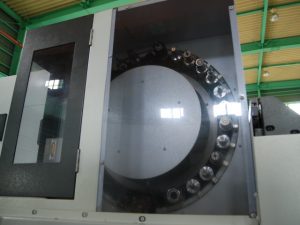

 ATC30 |
 |

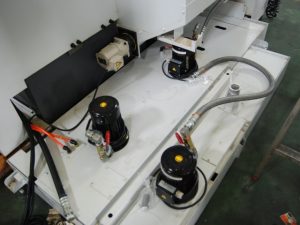

 オプションクーラント用クーラー |
 |
| 世界で一番売れているマシニングセンタ NV5000 シリーズ。その中でも金型加工用の専用装備を備えたNVD5000α1A/40型マシニングセンタ。標準モデルのNV5000と比べて機械重量が約1ton重い出来上がり。XYZスケール。大型主軸クーラー。専用精密ボールネジを装備した本格派。スライド案内は転がりリニア案内。新たに円弧切削において象限突起現象を補正する機能を装備してさらにバージョンアップ。
最後に、カタログスペックのご紹介です。 |
|
| 森精機 NVD5000α1A/40 (2008年) カタログスペック表 [オプション] | ||
| ストローク | X軸(テーブル左右) | 800mm |
| Y軸(サドル前後) | 510mm | |
| Z軸(主軸頭上下) | 510mm | |
| テーブル上面～主軸端面 | 150-660mm | |
| テーブル | 作業面 | 1100x600mm |
| 最大積載 | 10,000kg | |
| 主軸 | 回転数 | 20,000rpm |
| 主軸ベアリング | φ65mm | |
| テーパ穴 | No,40 | |
| モーター (30分/連続) | 22.0/18.5kW | |
| 送り速度 | XYZ 早送り | 1~20,000 m/min |
| XYZ 切削送り | 1～6000mm/min [ 20m ] | |
| ATC | ツールシャンク | BT40 |
| 収納本数 | 30 [ 60, 90 ] | |
| ツール to ツール (時間) | 1.0秒 | |
| タンク | 切削タンク | 標準230L |
| 所要動力源 | 総電気容量 | 32.0kVA |
| 空気圧源 | 0.5Mpa 200L/min | |
| 機械の大きさ | 幅 (所要床面) | 2460mm |
| 奥行 (所要床面) | 2710mm | |
| 高 | 2603mm | |
| 高 (輸送時) | ||
| 重量 | 7,450kg | |
※2008年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。
この商品は【売約済み】です。
