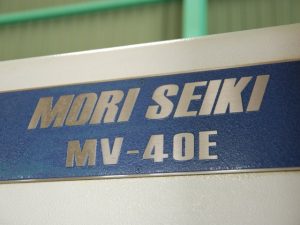

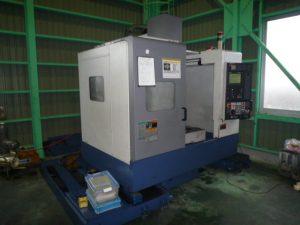

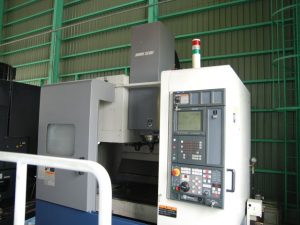

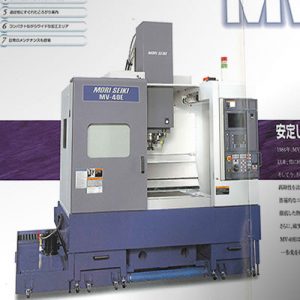

森精機製作所 MV-40E 立型マシニングセンタ 2001年式　査定・買取させていただきました。

今日はMV-40Eを詳しくご紹介します。
森精機　コンパクト型40番主軸のマシニングセンタのモデル遍歴は

1985年頃～　MV-Junior
1993年頃～　MV-40M
1995年頃～　FRONTIER-M1
1998年頃～　MV-40E

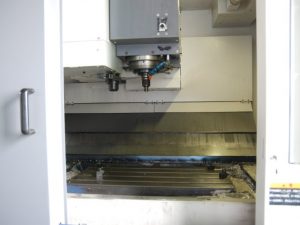

立型マシニングセンタMVシリーズの設計ポリシーは「性能は１クラス上、サイズは小さく」製造現場の声をフィードバックされた設計で省スペースかつ省電力です。そのなかでも一番小さなモデルです。MV-40Eは1998年頃～2001年頃まで製造されておりました。40番主軸マシニングセンタの中では最もコンパクトなモデルです。加工エリアの全周囲をカバーで覆うスタイルを標準で装備。切り屑や切削油が周囲に飛び散ることを防きます。

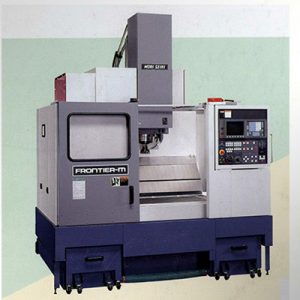

FRONTIER-M1(1995年カタログ)とMV-40E(2000年カタログ)の比較表です。

FRONTIER-M1　と　MV-40E　仕様比較表
		FRONTIER-M1	MV-40E
ストローク	X軸(テーブル左右)	560mm	560mm
	Y軸(サドル前後)	410mm	410mm
	Z軸(主軸頭上下)	460mm	460mm
	テーブル上面～主軸端面	150-610mm	150-610mm
	コラム前面～主軸中心線	680mm
テーブル	作業面	900x450mm	900ｘ450mm
テーブル	最大積載	300kg	300kg
主軸	回転数	8,000rpm	8,000rpm
	主軸ベアリング	φ65mm	φ65mm
	主軸レンジ数	無段	無段
	テーパ穴	No,40	No,40
	モーター (30分/連続)	5.5/3.7	7.5/5.5
送り速度	早送り	XY: 20m/min Z: 12m/min	XY: 20m/min Z: 12m/min
送り速度	切削送り	XYZ 1~5000 mm/min	XYZ 1~5000 mm/min
ATC	ツールシャンク	BT40	BT40
	収納本数	20(OP 30本)	20本 (OP 30本)
	ツール to ツール (時間)	1.5秒	1.5秒
タンク	切削タンク	200L	520L
所要動力源	総電気容量 kVA	20.5	17.9
所要動力源	空気圧源	0.5Mpa 100L/min	0.5Mpa 200L/min
機械の大きさ	幅 (所要床面)	2235mm	2750mm
	奥行 (所要床面)	2242mm	2562mm
	高	2700mm	2820mm
	高 (輸送時)	2370mm	2532mm
	重量	3,900kg	4,500kg

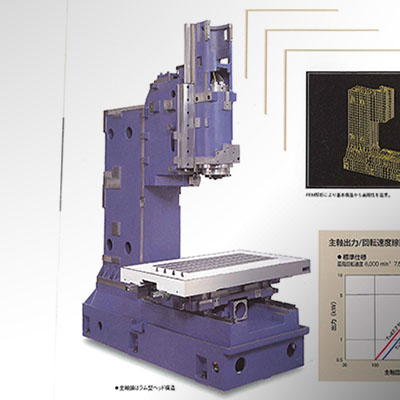

以上、メカ的スペックはあまり変わりがありませんが鋳物構造を見直しているとの事で、機械の高さた120ｍｍ高くなっている事と、機械の総重量が600kg重くなりました。

また、大きな変更ポイントは標準クーラントタンクの容量が２倍になりました。そして、NCのスペックが良くなっている事と拡張性が高くなりオプション装備品が多く選べるようになりました。

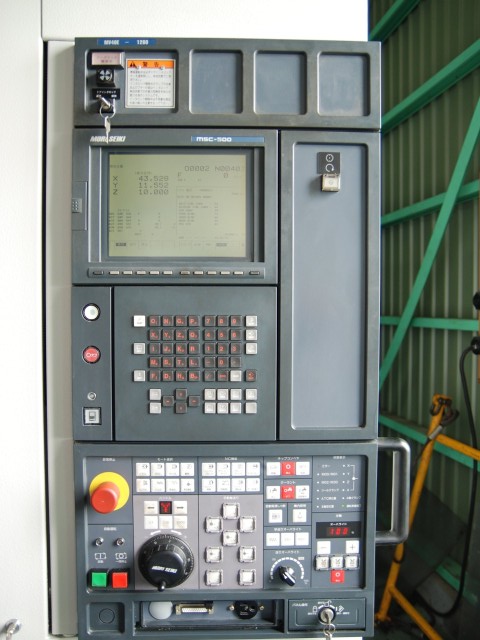

・前ドアカバー部分に張り付いた集中操作盤。ヒンジで90度まで可動するようになりました。(先代のFRONTIER-M1は60度）

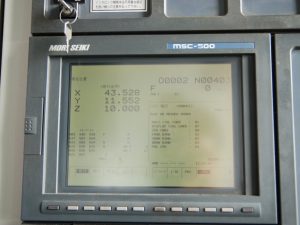

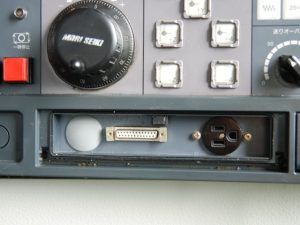

・CNC装置はMORIC-MSC-500(FANUC-21iMA)です。プログラム記憶容量は160メートル。操作盤横にRS-252Cケーブル接続コネクタが標準装備。PCカードスロットを装備しており、オプションを選択することによって使えるようになります。	・先行制御機能とデータサーバ機能がオプションで選べるようになりました。NC装置が進化しております。
	・新しい主軸モーター(7.5/5.5kW)が採用され、主軸の起動と停止時間が大幅に短縮されました。リジットタップ(ダイレクトタップ)が標準装備になっております。タップは4000min-1の高速タップが可能です。

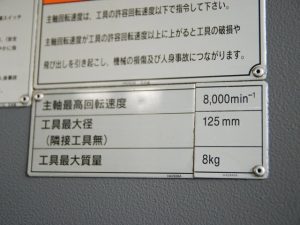

・主軸は耐摩耗性能に優れた高強度セラミックスピンドルを採用。	・標準の主軸回転数は8000rpm。モーターはAC5.5kw。オプションで12,000rpm(AC7.5kw)があります。

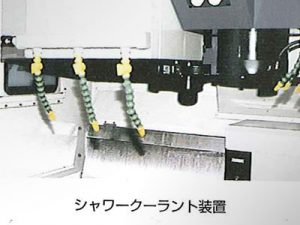

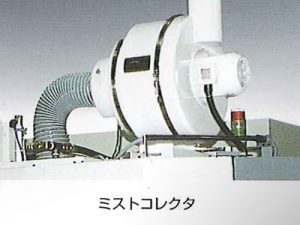

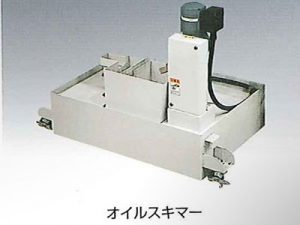

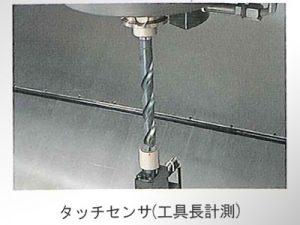

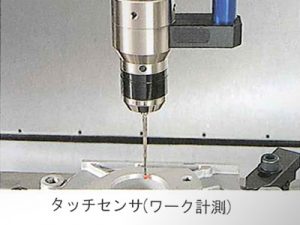

MV-40E　多彩な拡張オプション




・X軸Y軸の送り系はリニアガイド案内方式。早送り速度はXY軸が20m/min、Z軸が12m/min。X軸Y軸Z軸ともにφ40mmのボールねじを採用。

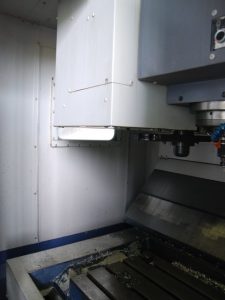

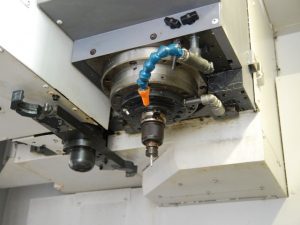

・主軸はMVシリーズ譲りののD.D.Sモーターを採用しています。(ダイテクト・ドライブ・スピンドル)。ベルトを介さず主軸を直接駆動する為、振動の少ない高速回転が可能。またダイレクトドライブ機構により低速度から高速度域までパワフルなトルクを発揮。

・ATCは20本。OPで30本もあり。ツールtoツールは1.5秒。	・ATCはFRONTIER同様に側面の扉を開けてアクセスすることができない

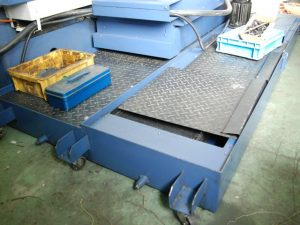

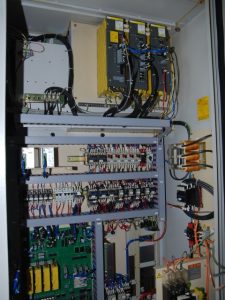

・520Lの大容量クーラントタンク。	すっきりした配電盤

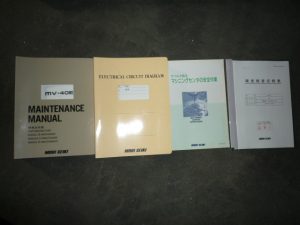

	取扱説明書
