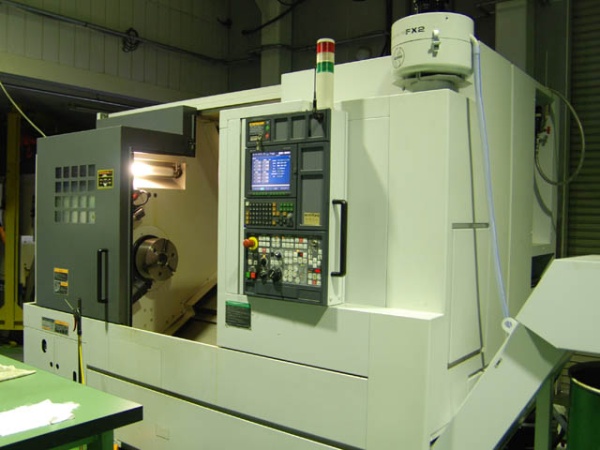

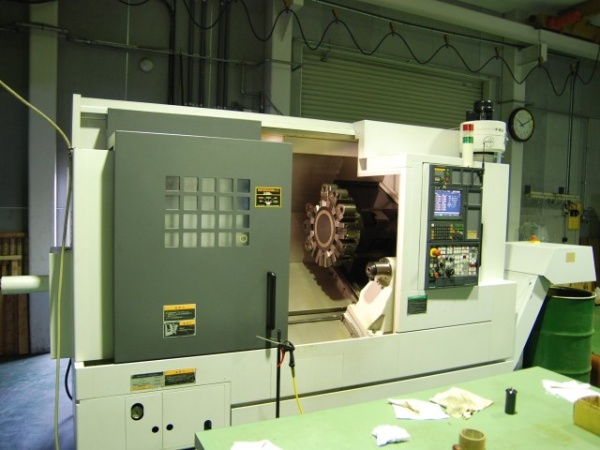

森精機 NC旋盤 NL2500-700 2006年 査定・買取させていただきました。
| 新世代のNC旋盤。森精機NLシリーズ。 開発コンセプトに掲げられたのは 「世界が感動する旋盤をつくろう」 高性能・高精度。現代の世界基準となるべく開発されたNC旋盤です。 NCのアップグレードがあり第２世代に突入です。 |
 ねじり剛性100％up 。超・高剛性の機械ベッド構造。 |
 主軸剛性50％up。ビルトイン主軸を標準装備。 主軸冷却用のオイルクーラーを標準装備。 |
 カービックカップリング刃物台に加えて 刃物台内部ミーリング機能もビルトインモーター駆動。 |
 テールストックにボールネジが仕込まれ。 サーボモーター/NC指令で心押台を制御できます。(標準装備) SLシリーズに続き、CLシリーズと大きなの差別化が図られています。 |
MAPPSⅢ 対話を搭載して 第２世代になった 森精機 NL2500シリーズは 心間サイズは700mm・1250mmの２つのバリエーション。標準はセンターワーク仕様。加工の仕様と工程集約によって【ミーリング】【Y軸】さらに【サブスピンドル】を加えた仕様をラインナップ。合計１２のバリエーションがあります。
| 森精機 NC旋盤 NL2500 シリーズラインナップ | ||||||
| 心間 | チャック | 棒材能力 | サブスピンドル | ミーリング | Y軸 | |
| NL2500/700 | 700mm | 主10 or 12インチ ・ サブ6 or 8インチ |
φ80mm | – | – | – |
| NL2500MC/700 | – | 〇 | – | |||
| NL2500Y/700 | – | 〇 | 〇 | |||
| NL2500S/700 | 〇 | – | – | |||
| NL2500SMC/700 | 〇 | 〇 | – | |||
| NL2500SY/700 | 〇 | 〇 | 〇 | |||
| NL2500/1250 | 1250mm | – | – | – | ||
| NL2500MC/1250 | – | 〇 | – | |||
| NL2500Y/1250 | – | 〇 | 〇 | |||
| NL2500S/1250 | 〇 | – | – | |||
| NL2500SMC/1250 | 〇 | 〇 | – | |||
| NL2500SY/1250 | 〇 | 〇 | 〇 | |||

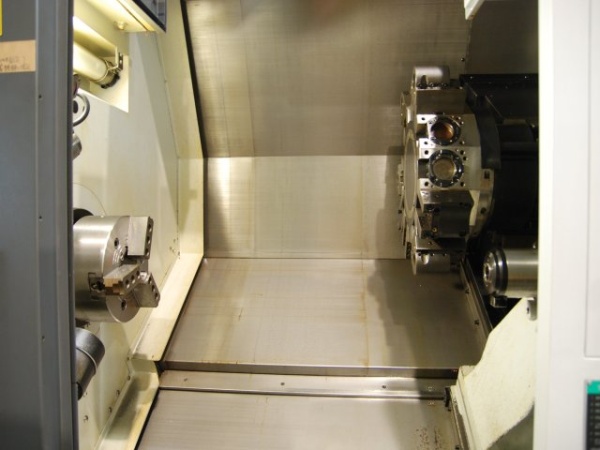

今回入荷した機械は、標準センターワークの加工モデルです。
 |
|
 |
|
 |
 |

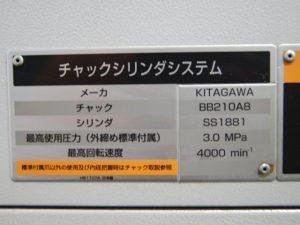

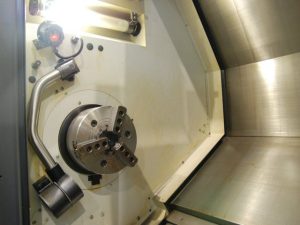

| KITAGAWA/北川 10インチ 中空チャック | |
 |
 |

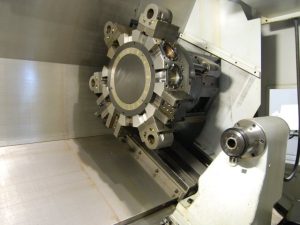

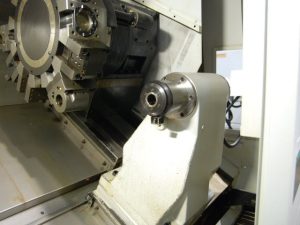

| V12角刃物台 | デジタルテールストック |
 |
|

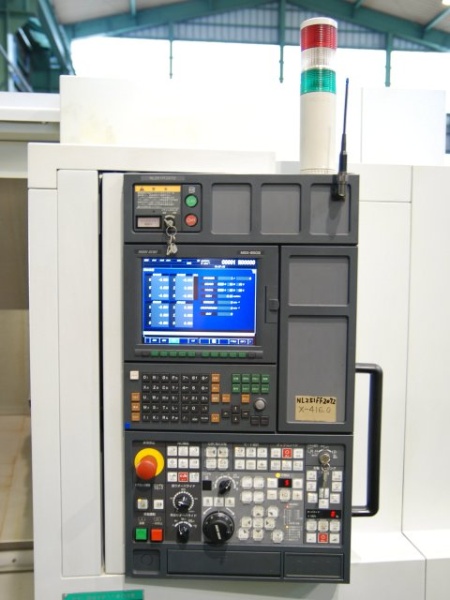

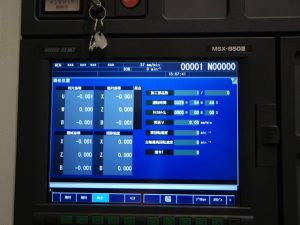

| MAPPSⅢ 使いやすいNC操作盤 | |
 |
 |

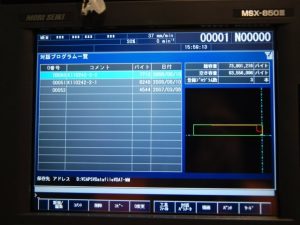

| グラフィカル機能が強化されたMAPPSⅢ対話 | |
 |
 |

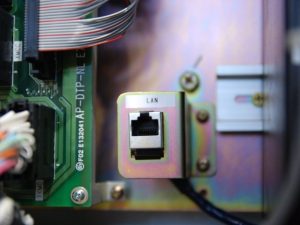

| ネットワークで使えるNCマシン | |
 |
 |

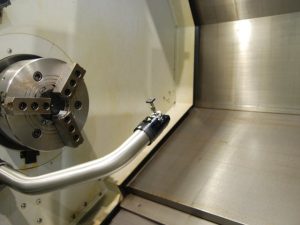

| ツールアイ機能 工具長計測 | |
 |
 |

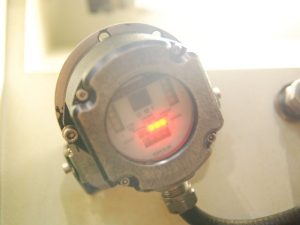

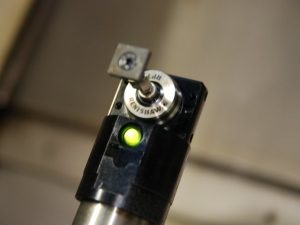

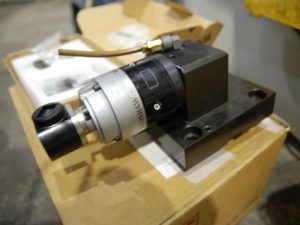

| RENISHAW ワーク心出し機能 | |
 |
 |

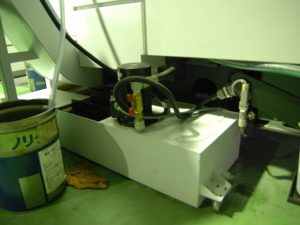

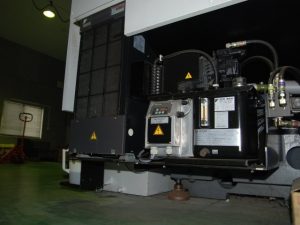

| 245Lクーラント | 主軸用オイルクーラー |
最後にカタログに掲載されている仕様スペックです。
| 森精機 NL2500/500 標準タイプ 主な仕様 【オプション】※ | ||
| 能力・容量 | ベッド上の振り (前カバーとの干渉) (mm) | 923.8 (579.8) |
| クロススライド上の振り (mm) | 755 | |
| 最大加工径 (mm) | 356 | |
| 標準加工径 (mm) | 275 | |
| 最大加工長さ (mm) | 705 | |
| 棒材加工能力 (mm) | 80 | |
| 移動量 | X軸移動量 (mm) | 260 |
| Z軸移動量 (mm) | 795 | |
| Y軸移動量 (mm) | – | |
| 主軸 | 主軸最高回転速度 (min-1) | 4000 |
| 主軸端形状 | JIS A2-8 | |
| 主軸貫通穴径 (mm) | 91 | |
| 主軸最小割出し角度 | – | |
| 主軸軸受内径 (mm) | 140 | |
| 刃物台 | 工具取付本数 (本) | 12 [10] |
| 角バイトシャンク部の高さ (mm) | 25 | |
| ボーリングバーのシャンク部の直径 (mm) | 50 | |
| 回転工具のツールシャンク径 (mm) | – | |
| 刃物台の割出し時間 (秒) | 0.2 | |
| 回転工具主軸最高回転数 (min-1) | – | |
| 送り速度 | X 早送り速度 (mm/min) | 30,000 |
| Z 早送り速度 (mm/min) | 30,000 | |
| Y 早送り速度 (mm/min) | – | |
| 心押台 | 心押台の移動量 (mm) | 734 |
| 心押台の直径 (mm) | 80 | |
| 心押台のテーパ穴の形式 (mm) | 回転センタMT5 |
|
| 電動機 | 主軸用電動機 (50％/30分/連続) (kW) | 18.5/18.5/15 |
| 回転工具主軸用電動機 (3分/ 5分/ 連続) | – | |
| 送り軸用電動機 (X/Z) (kW) | 3.5/3.5 | |
| 所要動力源 | 電源 (kVA) | 27.8 |
| タンク容量 | クーラントタンク容量 (L) | 246 |
| 機械の大きさ | 幅 | 3100 |
| 奥行 | 1922 | |
| 高 | 2120 | |
| 重量 | 5800 | |
※2007年カタログデータより記載
