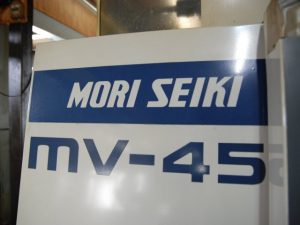

森精機 MV-45A-50 立型マシニングセンタ 1992年式 査定・買取させていただきました。

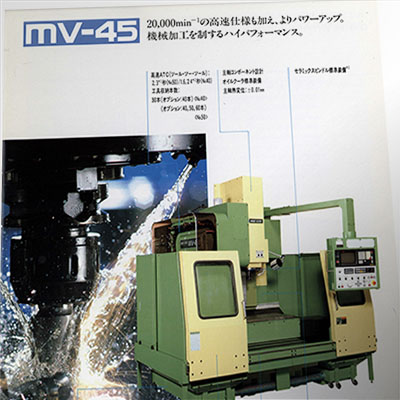

森精機 立型マシニングセンタMVシリーズは、剛性のある主軸とベッド・スライドを併せ持つ高性能・高剛性マシニングセンタです。
ユーザーから厚い支持があり森精機ロングセラー商品です。これまでMori Viritical＝MVの冠の付く機種は数多くラインナップされましたが、本当に機械剛性を持ったMVシリーズは45・55・65(MV-45A・MV-45B・MV-55A・MV-55B・MV-65A・MV-65B・MV-80A・MV-80C・MV-80C・・・後に続くMV-653・MV-1003)が本当の森精機MVと言えるでしょう。
今日は MV-45/50 を詳しくご紹介します。
 |
 |

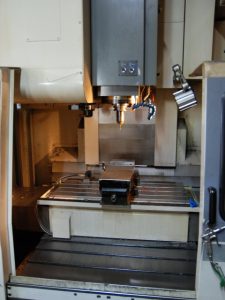

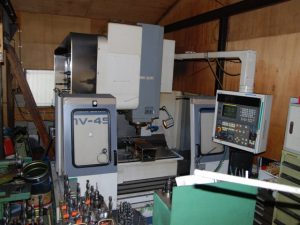

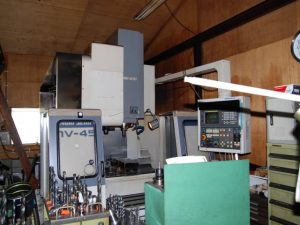

| 全閉タイプのコンプリートカバー仕様。 | 開口時の間口は1430ｍｍ。 |
 |
 |

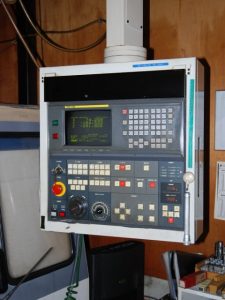

| ペンダント式操作パネル。 | |

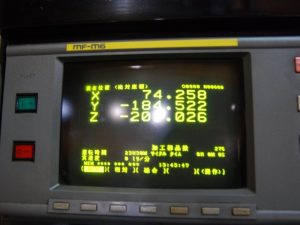

| CNC装置はMORIC-M6 FANUC-16M-Model-Aを搭載しております。FANUC-16Mの最大制御軸数は(オプションで)8軸。他に、拡張性の高いFANUC-15Mを搭載したMF-M5と、YASNACを搭載したMY-M6モデルがあります。通常モデルは２軸同時加工です。当機には３軸同時ヘリカル円弧補間加工オプションが付いていませんでした。テープ記憶長は標準で40ｍです。こちらも標準の仕様でした。 | |
 |
 |

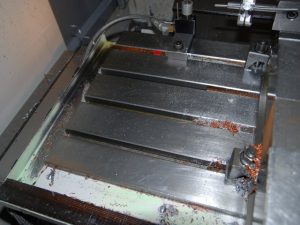

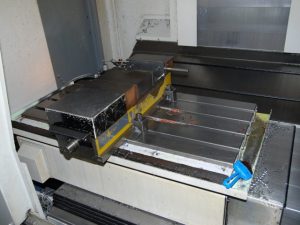

| ・テーブル寸法は1200x450mm テーブル最大積載１トン。 | |

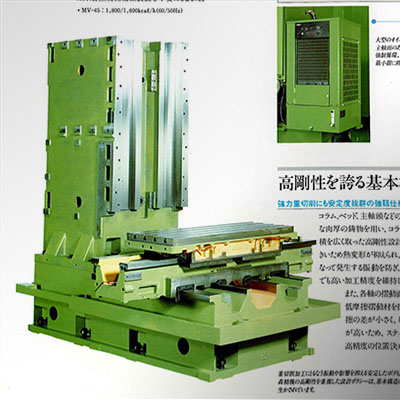

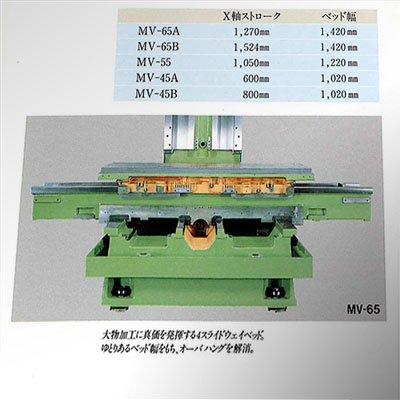

・本格的なベッド型で、高精度・重切削加工を安定維持する確かな剛性。ベッド幅は1020mmとストローク長さよりも余裕を持ったオーバーハングしない構造。X軸Y軸Z軸ともにφ45mmのボールねじを採用。
・摺動面はX軸Y軸Z軸ともに焼き入れ研磨されたすべり案内方式。摺動面にフッ素樹脂系の低摩擦摺動材を採用しており、静摩擦と動摩擦の差を抑える設計。左右の太いガイド２本と中央に配列された細いナローガイド２本、合計４本のスライドガイドで精度の向上を実現。
 |
 |

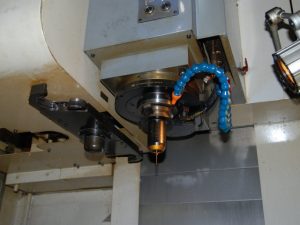

| ・φ100mm主軸ベアリング。主軸の熱変異を抑える為にオイルクーラーを標準で装備。オイルジャケット冷却・・主軸周りに油溝があり冷却された油を通すことにより冷却される機構を持っています。オイルは循環冷却。・主軸ギヤ２速。セラミック主軸とおなじみのD.D.S主軸モーターの組み合わせ。 | |
 |
|

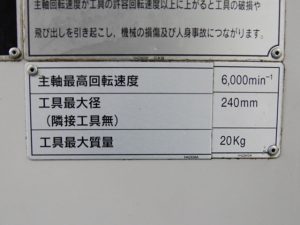

| ・この機械はオプションの主軸回転数6,000rpm。(主ﾓｰﾀｰ15/11kw） 主軸最大トルクは686n･mを発生します。 |
|
 |
 |

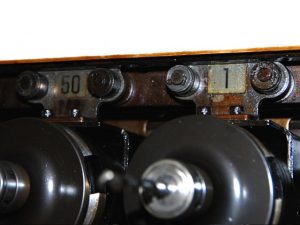

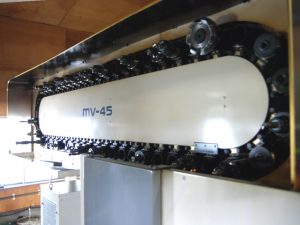

| 10kgのツールを3秒で交換可能。 | ATCは50本(標準30本) |
 |
 |

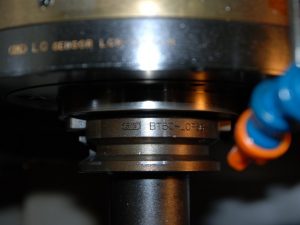

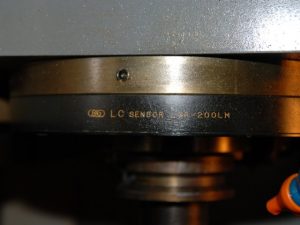

| テーブル奥に工具長計測 | タッチセンサ対応の主軸(通電式) |
 |
(参考)タッチセンサ装置 |
| ・MV-45はヘッド型構造しています。BT50モデルの主軸ベアリングはφ100ｍｍ。(BT40モデルの主軸ベアリングはφ80mm) 剛力です。XYZ３軸ともに角すべり摺動面。φ45mm大径のボールネジ。森精機 MV-45は、重切削を安定して精度維持出来るマシンです。 | |
最後にカタログに載っているスペック一覧です。
| 森精機 MV-65B-50 (1996年) カタログスペック表 | ||
| ストローク | X軸(テーブル左右) | 1524mm |
| Y軸(サドル前後) | 650mm | |
| Z軸(主軸頭上下) | 650mm | |
| テーブル上面～主軸端面 | 200-850mm | |
| テーブル | 作業面 | 1700x650mm |
| 最大積載 | 2,000kg | |
| 主軸 | 回転数 | 6,000rpm(標準4,000) |
| 主軸ベアリング | φ100mm | |
| テーパ穴 | No,50 | |
| モーター(30分/連続) | AC7.5/5.5 kw | |
| 送り速度 | 早送り | XY: 15m/min Z: 12m/min |
| 切削送り | XYZ: 5000mm/min | |
| ATC | ツールシャンク | BT50 |
| 収納本数 | 30本(OP 40本) | |
| ツール to ツール (時間) | 3.0秒 | |
| タンク | 切削タンク | 300L |
| 所要動力源 | 総電気容量 | 32.8 kVA |
| 空気厚源 | 0.5Mpa 100L/min | |
| 機械の大きさ | 幅 (所要床面) | 4320mm |
| 奥行 (所要床面) | 3700mm | |
| 高 | 3130mm | |
| 高 (輸送時) | 低床トレーラー | |
| 重量 | 13,300kg | |
※1996年当時のカタログ数値です。年式によって数値が少し変わる場合があります。
あとがき・・20年経っても、30年経っても良い機械と思います。MV-45・MV-55・MV-65・・・コラム型マシニングセンタ、重切削マシンのベンチマーク的な存在です。大変人気がありロングセラーの為、販売台数も多いマシンです。今でも部品加工からモールドベース加工などまで幅広く多くのユーザーに支持されている１台です。我々もバンバン買い取りしている機械です。
