投稿日:

森精機 NV4000DCG 立型マシニングセンタ 2008年

いつもネットをご覧いただき、誠にありがとうございます。
森精機製作所 NV4000DCG　立型マシニングセンタ 2008年式　 査定・買取させていただきました。

第３世代になった　NV4000DCG
オプション満載。豪華装備の入荷

マシニングセンタの理想形が、ここにある。　キャッチーなフレーズ

Z軸ツインドライブ　=　ボールネジ・モーター２本
Y軸ツインドライブ　=　ボールネジ・モーター２本

森精機の統一デザインの操作パネル

NC装置は　MSX-501Ⅲ

MAPPSⅢ対話

重心駆動＝DCG　コラムは門型構造

主軸ベアリングφ70mm
BT40　20,000rpm

テーブル700ｘ450mm　最大ワーク積載350kg

ATC40
マシニングセンタの理想形がここにある。　NV4000DCG
　高精度な設計。主軸の中心線の真下にX軸ボールネジ。Z軸とY軸はともにボールネジとモーターを２本づつ配置(仮想中心軸として)、主軸・X・Y・Z・・・それぞれの軸を１本の軸線上に配備した機械設計です。要求される加工精度が上がる中、その要望に応える本格的な立型マシニングセンタ。
　CNCのバージョンアップがあり、基本設計は変わらずNV4000DCGは第３世代のモデルにマイナーチェンジです。主軸ツールシャンクにDIN,CATタイプが追加ラインナップ。これは海外で普及しているツールシャンク。

最後にカタログに載っているスペック一覧です。

森精機　NV4000DCG　(2007年)　カタログスペック表　　　[オプション]
 ストローク X軸(テーブル左右) 600mm
Y軸(サドル前後) 400mm
Z軸(主軸頭上下) 400mm
テーブル上面～主軸端面 100～500mm　
テーブル 作業面 700x450mm
最大積載 350kg
 主軸 回転数 12,000rpm [ 20,000  30,000 ]
主軸ベアリング φ70mm [  φ60mm=30,000rpm ]
テーパ穴 No,40
モーター (30分/連続) 18.5/15.0 kW
送り速度  XYZ 早送り 1~42,000 mm/min
XYZ 切削送り 1～6000mm/min [ 42m ]
 ATC ツールシャンク BT40 , DIN40 , CAT40
収納本数 20本　[ 40 , 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 340L
所要動力源 総電気容量 27.4 kVA
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2165mm
奥行 (所要床面) 2685mm
高 2770mm
高 (輸送時) 〃　
重量 6,740kg

※2007年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 MV-40 立型マシニングセンタ 1989年

いつもネットをご覧いただき、誠にありがとうございます。
森精機製作所 MV-40B 立型マシニングセンタ 1989年　査定・買取させていただきました。

1989年当時、MV-40については左右Xストローク長さが600mm＝MV-40Aと左右が800mm＝MV-40Bの【A・B】２つのラインナップがありましたが、今回はコンパクトな機体で大きなストロークを実現した、人気のある左右加工長さ800ｍｍ(MV-40Bタイプ)を詳しくご紹介します。

・加工エリアの全周囲をカバーで覆うスタイルを標準で装備。（前面の扉は２枚で左右に開けるタイプです）切り屑や切削油が周囲に飛び散ることを防ぐ現在のマシニングセンタに通じるスタイルになりました。

・集中ペンダント式の操作盤。CNC装置はFANUC-10M。(翌年1990年頃のモデルになるとFANUC-0M､FANUC-15Mが搭載されます) 位置決めは同時３軸で動きますが、円弧補間などの加工については同時２軸制御になります。また、同時３軸制御ヘリカル補間は特別オプションです。
・標準のテープ記憶長は40メートル。キロバイト表示に換算すると16KBです。(16,000文字)　FANUC-10Mについては制御軸の拡張は最大で４軸までです。DNC運転はテープモードでお使いいただけます。リモートバッファ機能は特別装備品(FANUC-11M仕様)となります。
・FANUC赤いモーターキャップがお馴染みのACモーター

・摺動面はX軸Y軸Z軸ともに焼き入れ研磨されたすべり案内方式。左右の太いガイド２本と中央に配列された細いナローガイド２本、合計４本のスライドガイドで精度の向上を実現。

・主軸はラム型構造をしております。コラム前面から主軸中心線までの距離を755mmと大きなふところを作りつつ、Z軸動作のガイド面からは離れない構造によって精度を維持できる構造です。また、X軸Y軸Z軸ともにφ40mmのボールねじを採用しております。
主軸モーターはD.D.Sモーターを採用しています。(ダイテクト・ドライブ・スピンドル)。ベルトを介さず主軸を直接駆動する為、振動の少ない高速回転が可能。またダイレクトドライブ機構により低速度から高速度域までパワフルなトルクを発揮。
主軸ベアリングφ65mm
主軸に耐摩耗性能に優れた高強度セラミックスピンドルを採用。非磁性の為、鉄粉の付着がなく、また傷をうけてもかえりが生じないため、テーパー部の精度を長期に渡って維持します。主軸の高速化に伴い主軸ベアリングの潤滑にオイエルア潤滑が標準装備されており長期にわたって主軸の精度を保持します。
・ATC(オートツールチェンジ)は20本の工具を収納できます。テクニカル・メモリ・ランダム方式を採用して、メカニカルには安定した動作を約束するカムを採用。ATC交換時間はツールtoツールで2.5秒。
・テーブル表面にプログラムミスによる？傷を発見しました。

・MV40が人気の秘訣。この大きさで機械重量が6tonあります。

・すっきりと配列されたプリント基板と電装ターミナル部品。
・純正標準添付の取扱説明書です。

カタログ記載のスペック。MV-40A　と　MV-40B　の比較です。

MV-40A　と　MV-40B　仕様比較表
  MV-40A MV-40B
 ストローク X軸(テーブル左右) 600mm 800mm
Y軸(サドル前後) 410mm
Z軸(主軸頭上下) 510mm
テーブル上面～主軸端面 150-610mm
コラム前面～主軸中心線 755mm
テーブル 作業面 900x450mm 1100ｘ450mm
最大積載 700kg
 主軸 回転数 8,000rpm
主軸ベアリング φ65mm
主軸レンジ数 2
テーパ穴 No,40
モーター (30分/連続) AC 7.5/5.5 kW
送り速度  早送り XY: 20m/min Z: 12m/min
切削送り XYZ 1~5000 mm/min
 ATC ツールシャンク BT40
収納本数 20(OP 30本)
ツール to ツール (時間) 2.5秒
タンク 切削タンク 135L
所要動力源  総電気容量 32.7 kVA
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 1980mm 2480mm
奥行 (所要床面) 2250mm
高 2730mm
高 (輸送時) 2550mm
重量 5650kg 6050kg

※1988年当時のカタログ数値です。年式によって数値が少し変わる場合があります。

あとがき・・・同時期に発売されていた上位のNC：FANUC-11Mについては、テープ記憶長が標準で80M(32KB)。追加の最大テープ記憶長(メモリ)は3840M。(1536KB＝1.5MB)。1989年当時はオプション設定で最大の記憶容量がフロッピーディスク１枚分でした。
　NCの拡張オプションについてはFANUCが優位でしたが、標準の加工機能としては同時期に発売されていた安川電機製のYASNAC(MX-3)仕様の方が標準機能に優れており選ばれる方も多かったと思います。
　現在は安川電機はCNC装置の開発と販売を中止しており、トラブルが発生した場合にNC部品入手に苦労するため、中古で再販するにあたっては我々は買取がとても難しいです。よって、中古市場ではメンテナンス部品の入手性やトラブル時の対応の良さからFANUC社のCNC装置が付いているものが圧倒的に人気があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

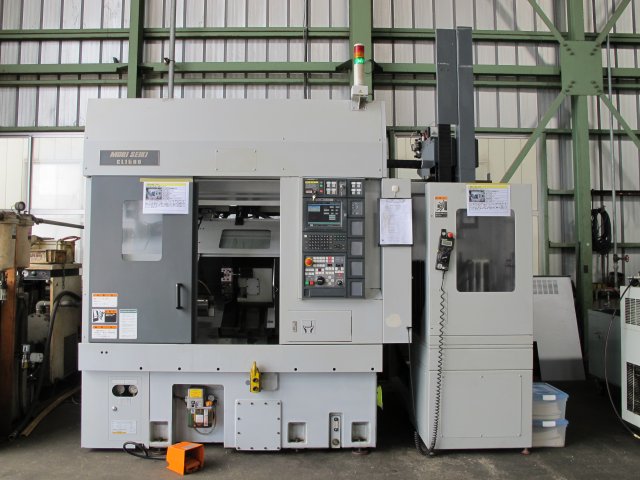

森精機 NC旋盤 CL-2000B 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 CL-2000B 2004年　査定・買取させていただきました。


先代の　CL-153、CL-203　シリーズからフルモデルチェンジ

コンパクトで拡張性が高く、FA化が容易なモデルとして
森精機のラインナップ機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置　MAPPS。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

今回入荷した機械は　CL-2000B　ガントリーローダー仕様

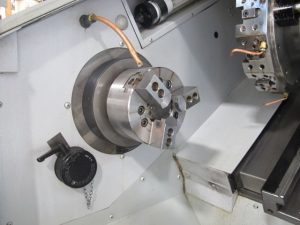

主軸6インチチャック

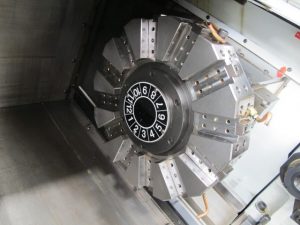

刃物台V12角

角スライドガイド
チャッカー仕様
脱着式ツールアイ

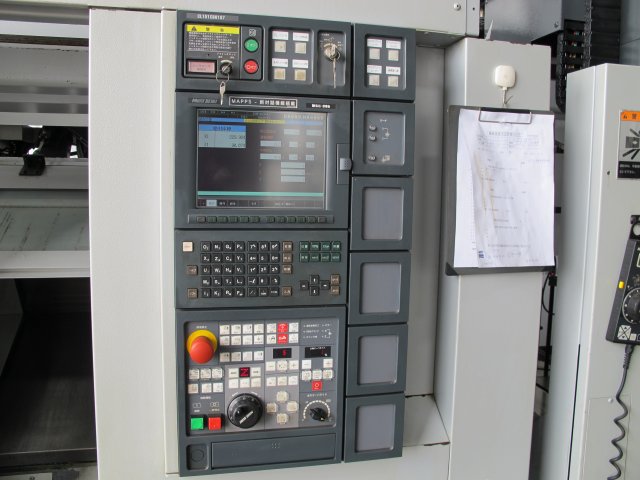

森精機独自の統一デザインの操作盤　対話型自動プログラミング　MAPPS対話搭載
NC装置MSG-805　三菱メルダスをベースとしたCNC装置
ガントリーローダー　+　ロータリーストッカー

ガントリーローダー

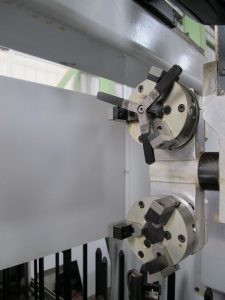

LG-05　平行ハンド
(フランジワーク用)

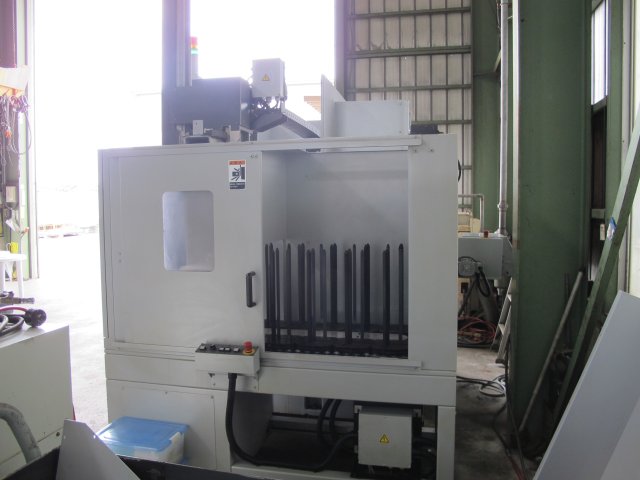

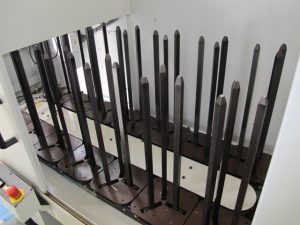

ロータリー
14面ストッカー
ハンド：最大外径φ150mm､長さ120mm､質量5kg
ストッカー：1面35kg､最大段積高H500mmまで

新型　森精機　CL1500、CL-2000　については
ローダー＆ストッカーのバリエーションが豊かに
スイベル旋回式、平行ハンド、パレットテーブルは14面、
20面、26面。　選択範囲が広がりました。

最後にカタログ掲載の仕様です。

森精機　CL-2000B　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 430
標準加工径　(mm) 199 【259】【176】
最大加工長さ　(mm) 363
棒材加工能力　(mm) 65
 移動量 X軸移動量　(mm) 245(210+35)
Z軸移動量　(mm) 370
主軸 主軸最高回転速度　(min-1) 35-3,500
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 73
主軸軸受内径　(mm) 110
刃物台 工具取付本数　(本) 10【8】【12】
角バイトシャンク部の高さ　(mm) 25【20】
ボーリングバーのシャンク部の直径　(mm) 最大40【32,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) –
心押台の直径　(mm) –
心押台のテーパ穴の形式　(mm) –
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975　本体のみ
奥行 1667　本体のみ
高 1814　本体のみ
重量 2800　本体のみ

　※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NV4000DCG 立型マシニングセンタ 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機製作所 NV4000DCG 立型マシニングセンタ 2004年式　査定・買取させていただきました。


第二世代モデル NV4000DCG

今回の１台は部品加工、4軸仕様。

マシニングセンタの理想形が、ここにある。　キャッチーなフレーズ

Z軸ツインドライブ　=　ボールネジ・モーター２本
Y軸ツインドライブ　=　ボールネジ・モーター２本

自動扉

量産対応仕様
森精機の統一デザインの操作パネル
NC装置　MSX-501Ⅲ　MAPPSⅢ　UpDate

MAPPSⅢ対話

重心駆動＝DCG　コラムは門型構造
4軸仕様機。付加軸用のインターフェイス。

主軸ベアリングφ70mm
BT40　12,000rpm

ATC20
工具長嵩上げ

タンクの仕様変更で340Lに
マシニングセンタの理想形がここにある。　NV4000DCG

　高精度な設計。主軸の中心線の真下にX軸ボールネジ。Z軸とY軸はともにボールネジとモーターを２本づつ配置(仮想中心軸として)、主軸・X・Y・Z・・・それぞれの軸を１本の軸線上に配備した機械設計です。要求される加工精度が上がる中、その要望に応える本格的な立型マシニングセンタ。
　CNCのバージョンアップと標準装備ユーティリティの小変更があり、基本設計は変わらずNV4000DCGは第二世代のモデルにマイナーチェンジです。主軸ツールシャンクにHSKタイプが加わり、スピンドル回転数30,000rpmモデルも加わりました。

最後にカタログに載っているスペック一覧です。
森精機　NV4000DCG　(2005年)　カタログスペック表　　　[オプション]
 ストローク X軸(テーブル左右) 600mm
Y軸(サドル前後) 400mm
Z軸(主軸頭上下) 400mm
テーブル上面～主軸端面 100～500mm　
テーブル 作業面 700x450mm
最大積載 350kg [ 500 ]
 主軸 回転数 12,000rpm [ 20,000  30,000 ]
主軸ベアリング φ70mm
テーパ穴 No,40
モーター (30分/連続) 18.5/15.0 kW
送り速度  XYZ 早送り 1~42,000 mm/min
XYZ 切削送り 1～6000mm/min [ 42m ]
 ATC ツールシャンク BT40 , HSK
収納本数 20本　[ 40 , 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 340L
所要動力源 総電気容量 27.4 kVA
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2165mm
奥行 (所要床面) 2685mm
高 2770mm
高 (輸送時) 〃　
重量 6,740kg

※2005年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 FRONTIER-M1 立型マシニングセンタ 1996年

いつもネットをご覧いただき、誠にありがとうございます。
森精機製作所 FRONTIER-M1 立型マシニングセンタ 1996年式　査定・買取させていただきました。


 MV-40Mの後継機として、構成部品を見直して”性能は変わらずより安価”に製作された普及戦略モデルです。
先代のMV-40Mの後継機モデルとして、1995年にFRONTIER-Mが登場しました。その翌年、FRONTIER-M1に改名され、FRONTIER-M2が登場します。(はじめはMV-40Mと併売する形で、当時はMV-40Mも同時期にカタログに載っています)　FRONTIER-M1は1995年頃～1998年頃まで製造されておりました。40番主軸マシニングセンタの中では最もコンパクトなモデルです。
MV-40M
FRONTIER-M1
 加工エリアの全周囲をカバーで覆うコンプリートカバー

MV-40MとFROTNTIER-M1の比較表です。

MV-40M　と　FRONTIER-M1　仕様比較表
  MV-40M FRONTIER-M1
 ストローク X軸(テーブル左右) 560mm 560mm
Y軸(サドル前後) 410mm 410mm
Z軸(主軸頭上下) 460mm 460mm
テーブル上面～主軸端面 150-610mm 150-610mm
コラム前面～主軸中心線 680mm 680mm
テーブル 作業面 900x450mm 900ｘ450mm
最大積載 300kg 300kg
 主軸 回転数 8,000rpm 8,000rpm
主軸ベアリング φ65mm φ65mm
主軸レンジ数 無段 無段
テーパ穴 No,40 No,40
モーター (分/連続) kW 5.5/3.7 5.5/3.7
送り速度  早送り XY: 20m/min Z: 12m/min XY: 20m/min Z: 12m/min
切削送り XYZ 1~5000 mm/min XYZ 1~5000 mm/min
 ATC ツールシャンク BT40 BT40
収納本数 20(OP 30本) 20本 (OP 30本)
ツール to ツール (時間) 1.5秒 1.5秒
タンク 切削タンク 170L 200L
最大積載 300kg 300kg
所要動力源 総電気容量　kVA 25.6 20.5
空気圧源 0.5Mpa 100L/min 0.5Mpa 100L/min
 機械の大きさ 幅 (所要床面) 2235mm 2210mm
奥行 (所要床面) 2242mm 2242mm
高 2700mm 2700mm
高 (輸送時) 2370mm 2370mm
重量 3,900kg 3,900kg

以上、カタログ上で表面的にはほとんど変わりありません。


・前ドアカバー部分に張り付いた集中操作盤。ヒンジで60度まで。
・CNC装置はMSC-521(FANUC-21M　拡張により最大制御軸数は4軸まで)です。この頃はFANUC一辺倒でYASNAC仕様はラインナップから消えてます。操作盤横にRS-252Cケーブル接続コネクタが標準装備。

・X軸Y軸の送り系はリニアガイド案内方式。
早送り速度はXY軸が20m/min、Z軸が12m/min。X軸Y軸Z軸ともにφ40mmのボールねじを採用。

耐摩耗性能に優れた高強度セラミックスピンドルを採用。非磁性の為、鉄粉の付着がなく、また傷をうけてもかえりが生じないため、テーパー部の精度を長期に渡って維持します。

・主軸はMVシリーズでおなじみにのD.D.Sモーター。ベルトを介さず主軸を直接駆動する為、振動の少ない高速回転が可能。
主軸回転数　8000rpm　ダイレクトドライブ機構により低速度から高速度域までパワフルなトルクを発揮。

ATCは20本
スライドしないATCの側面の扉

・クーラントタンクは170L→200Lへより大きくなりました。


この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NV4000DCG 立型マシニングセンタ 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NV4000DCG 立型マシニングセンタ 2004年式　査定・買取させていただきました。

第二世代モデル　NV4000DCG
今回の１台は部品加工仕様。
自動扉。4軸仕様。

マシニングセンタの理想形が、ここにある。　キャッチーなフレーズ

Z軸ツインドライブ　=　ボールネジ・モーター２本
 Y軸ツインドライブ　=　ボールネジ・モーター２本

重心駆動＝DCG　コラムは門型構造

森精機の統一デザインの操作パネル

NC装置は　MSX-501

MAPPSⅡ対話

テーブル700ｘ450mm
最大ワーク積載350kg
4軸仕様機。
付加軸用のインターフェイス。

主軸ベアリングφ70mm
BT40　12,000rpm

ATC20
取説と図面。あります。

マシニングセンタの理想形がここにある。　NV4000DCG　高精度な設計。主軸の中心線の真下にX軸ボールネジ。Z軸とY軸はともにボールネジとモーターを２本づつ配置(仮想中心軸として)、主軸・X・Y・Z・・・それぞれの軸を１本の軸線上に配備した機械設計です。要求される加工精度が上がる中、その要望に応える本格的な立型マシニングセンタ。
　基本設計は変わらずNV4000DCGは第二世代のモデルにマイナーチェンジです。CNCのバージョンアップと標準装備ユーティリティの小変更。　主軸ツールシャンクにHSKタイプが加わり、スピンドル回転数30,000rpmモデルも加わりました。

　最後にカタログに載っているスペック一覧です。

森精機　NV4000DCG　(2005年)　カタログスペック表　　　[オプション]
 ストローク X軸(テーブル左右) 600mm
Y軸(サドル前後) 400mm
Z軸(主軸頭上下) 400mm
テーブル上面～主軸端面 　100～500mm
テーブル 作業面 700x450mm
最大積載 350kg [ 500 ]
 主軸 回転数 12,000rpm [ 20,000  30,000 ]
主軸ベアリング φ70mm
テーパ穴 No,40
モーター (30分/連続) 18.5/15.0 kW
送り速度  XYZ 早送り 42,000 mm/min
XYZ 切削送り 1～6000mm/min [ 42m ]
 ATC ツールシャンク BT40 , HSK
収納本数 20本　[ 40 , 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 340L
所要動力源 総電気容量 27.4 kVA
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2165mm
奥行 (所要床面) 2685mm
高 2770mm
高 (輸送時) 〃　
重量 6,740kg

※2005年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NV5000α1B/40 立型マシニングセンタ 2006年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NV5000α1B40　5軸制御立型マシニングセンタ 2006年　査定・買取させていただきました。

NV5000α1　5軸加工仕様
左右ワイド Bタイプ

２軸NC円テーブル=１軸＋１軸

裏側から
円テーブル

制御は　MSX-511

森精機　MAPPSⅡ　対話

14,000rpm

テーブル1320ｘ600ｍｍ

クーラント用の追加クーラー
追加のサブタンク

スピンドルスルークーラントのフィルタ＆タンク
ミストコレクタ装置
テーブルに２軸NCロータリーテーブルを載せて　５軸制御仕様の

森精機　NV5000α1B/50　その他オプション満載仕様です。

チップコンベア、ミストコレクタ、クーラントガン、スピンドルスルークーラント、タッチセンサ、工具長測定。オプションで選べる機能はほとんど入ったマシンです。５軸のインターフェイスはコネクタ式で取外しが容易です。天井クレーンがあればいつでもロータリーテーブルを外して３軸加工機としてお使いいただけます。５軸機能とスピンドルスルークーラントは購入後からは追加できない機能です。また、タッチセンサと工具長もあとから追加となると、出来なくないけど面倒な追加作業です。あとから追加する場合、お値引きの期待が持てませんので、最初に追加しておきたい機能です。



最後に、カタログスペックのご紹介です。

森精機　NV5000α1B/40　(2005年)　カタログスペック表 　　　[オプション]
 ストローク X軸(テーブル左右) 1020mm
Y軸(サドル前後) 510mm
Z軸(主軸頭上下) 510mm
テーブル上面～主軸端面 150-660mm
テーブル 作業面 1320x600mm
最大積載 10,000kg
 主軸 回転数 14,000rpm [ 20,000 ]
主軸ベアリング φ65mm
テーパ穴 No,40
モーター (30分/連続) 22.0/18.5kW [18.5/11 kW]
送り速度  XYZ 早送り 42,000 mm/min
XYZ 切削送り 1～6000mm/min [ 42m ]
 ATC ツールシャンク BT40
収納本数 30 [ 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 標準230L
所要動力源 総電気容量 44.4kVA [ 32.5 kVA ]
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2788mm
奥行 (所要床面) 2710mm
高 2603mm
高 (輸送時)  トレーラー
重量 6,960kg

※2005年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NV5000A/40 立型マシニングセンタ 2003年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 立型マシニングセンタ NV5000A/40　2003年式 査定・買取させていただきました。

新型のNV5000A/40

フロントアンダースカートは清掃中

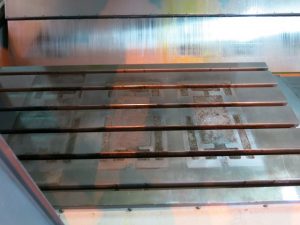

テーブルサイズ　1100×600 mm
軸受ベアリングφ65mm

BBT40
主軸20,000rpm

統一されたデザインのコントロールパネル

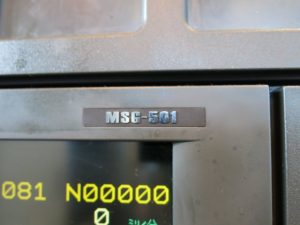

CNC装置は　MSG-501
FANUC-18i-M-Model-B をベース

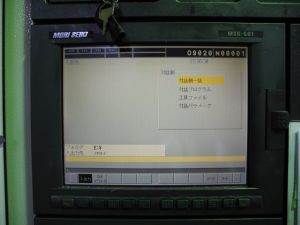

MAPPS対話を内蔵

ATC30本

主軸冷却クーラー
取説揃っています。
森精機NV5000。先行制御指令で切削送りが42メートルで削れるマシンです。今も現行で販売されているロングセラーマシン。15年以上前からイーサネットでマシンのリモート監視ができる機械をリリース。先進の技術に驚きです。

最後にカタログに載っているスペック一覧です。
森精機　NV5000A/40　(2003年)　カタログスペック表　　　[オプション]
 ストローク X軸(テーブル左右) 800mm
Y軸(サドル前後) 510mm
Z軸(主軸頭上下) 510mm
テーブル上面～主軸端面 150-660mm
テーブル 作業面 1100x660mm
最大積載 20,000kg
 主軸 回転数 10,000rpm [ 20,000 ]
主軸ベアリング φ65mm
テーパ穴 No,40
モーター (30分/連続) 22/18.5kW [18.5/11 kW ]
送り速度  XYZ 早送り 42,000 mm/min
XYZ 切削送り 1～6000mm/min [ 42m ]
 ATC ツールシャンク BT40
収納本数 30 [ 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 標準230L
所要動力源 総電気容量 37.39 kVA
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2603mm
奥行 (所要床面) 2460mm
高 2710mm
高 (輸送時)
重量 6,350kg

※2003年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

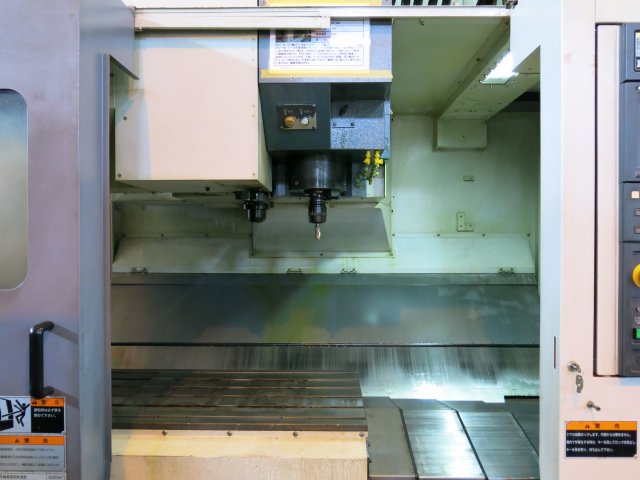

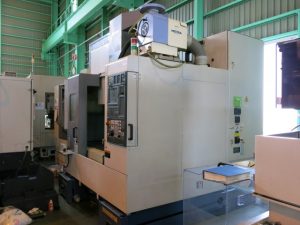

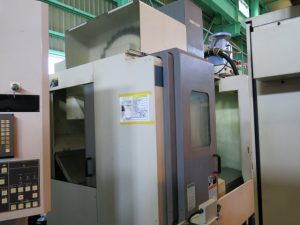

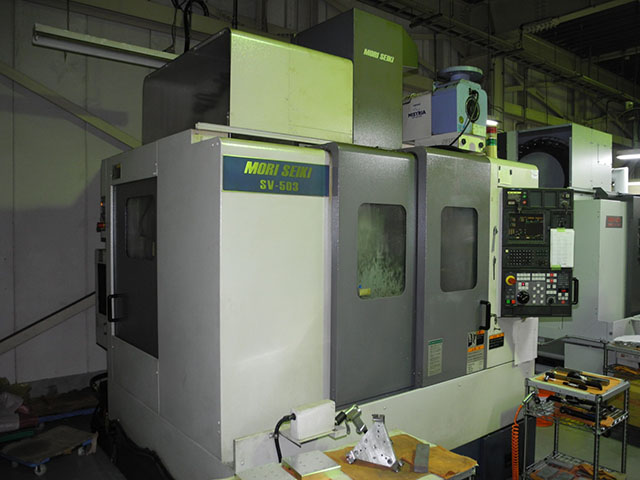

森精機 SV-503 立型マシニングセンタ 2000年製

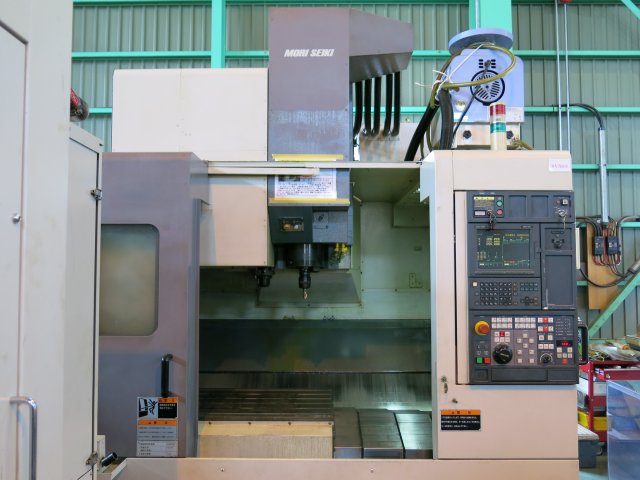

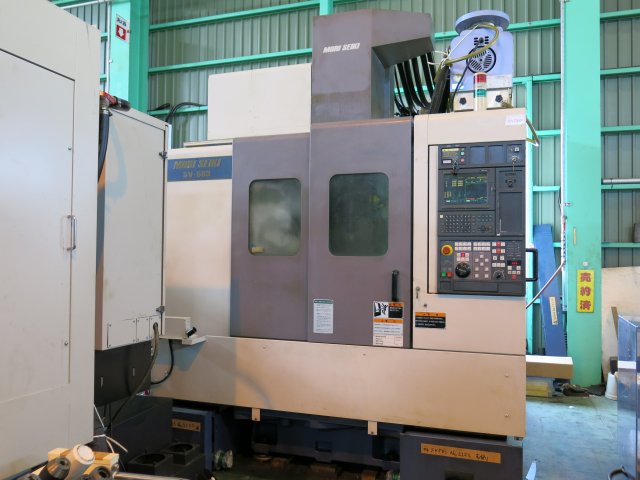

森精機　SV-503
立型マシニングセンタ　2000年製　査定・買取しました。

ガイドはリニア案内方式。早送り速度はXYZともに42ｍ/minとなり。
SV-500よりもさらに高速に。非切削時間の削減に貢献します。​

森精機　立型マシニングセンタ　SV-503シリーズ
SV-503/40､SV-503/50､SV-503B/40、SV-503B/50
2000年頃にデビューした機械です。
高速10,000rpmスピンドルを標準搭載した高能率加工機になります。

当時は、同時期に高速高出力モーターとBBT２面拘束主軸、さらに高性能CNC装置を搭載した　DieMold＝金型仕様　のモデルSVD-403、SVD-503モデルもありました。
（SVDシリーズには左右延長したBタイプモデルはありません。）

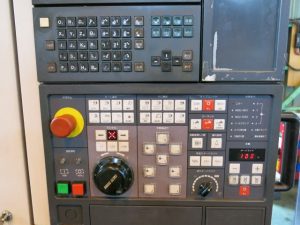

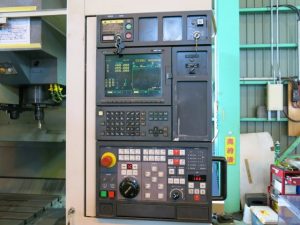

新開発の統一操作盤。

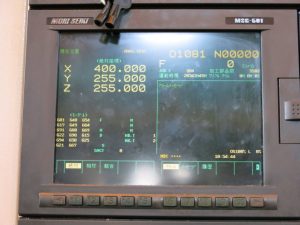

明るいTFT液晶パネル

CNCはMSG-501　FANUC-18iMをベースとしたCNC装置です。テープ記憶長はオプション追加で640ｍです。
使いやすいインターフェイス。CAPS-M対話を搭載しています。Gコードが使えない方も楽にNCプログラム作成が可能です。

バッググラウンドでの編集。プログラムテスト、加工時間のシミュレーション便利な機能が沢山あります。
SV-500シリーズに引き続き、先行制御を標準搭載しております。(プログラムをサーボモーターの司令よりも先行して数ブロック先読みして加工を高能率化する機能)

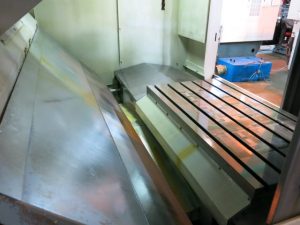

・テーブル　1100x600mm　テーブル最大積載 1トン。
オプションのダイレクトスケールフィードバック搭載してます。

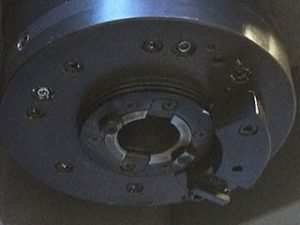

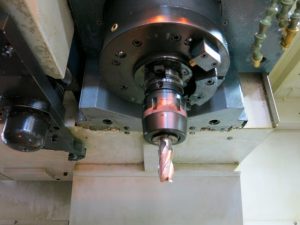

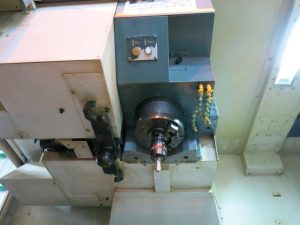

主軸はラム型構造をしております。
高出力22/18.5kwの主軸モーター。

主軸ツールシャンク穴はメタルです。

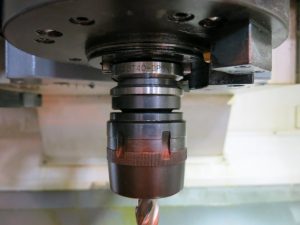

ツールシャンクは　BT40   （ 主軸ベアリングφ85mm いままで他のラインに出ていない主軸サイズです。後から発売されたNV5000と同じφ85mmです。)

主軸ミクロンルブ潤滑

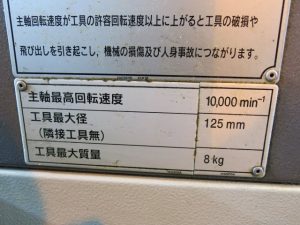

主軸回転数10,000rpm

ガイドはリニア案内方式。早送り速度はXYZともに42ｍ/minとなり。SV-500よりもさらに高速に。非切削時間の削減に貢献します。

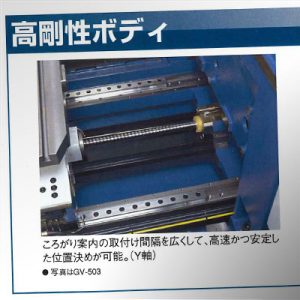

  参考：GV-503
  ガイドはリニア案内方式。早送り速度はXYZともに42ｍ/minとなり。
SV-500よりもさらに高速に。非切削時間の削減に貢献します。

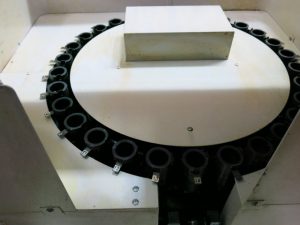

ATC30本

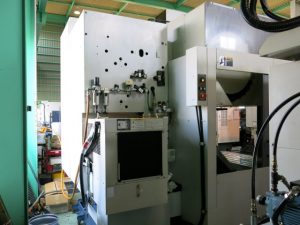

機械左側面

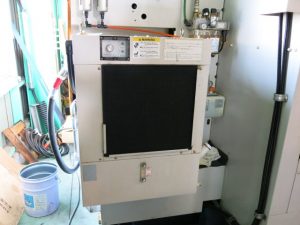

主軸用のオイルクーラー

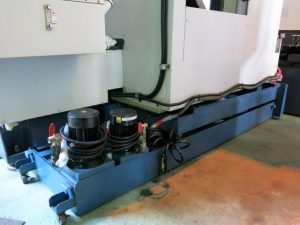

大容量280Lクーラントタンク

　SV-503　は　SV-500　に引き続き主軸ヘッドはラム型ヘッドを採用しています。BT40モデルの主軸ベアリングはφ85mm。新型？の主軸を搭載しております。超重加重型リニアのボールガイド(ころがり案内)と、XYZ３軸ともに早送り速度42ｍ/minを達成。(BT30クラス同等の速さ)　SV-500よりもさらに高速になりました。
　CNC装置の大幅な近代化。先行制御を標準装備、また、オプション選択になりますが、データサーバ、リモートバッファ、さらにオプション装備で64bitRISCボードによる高速処理が可能になります。
　森精機SVシリーズは高効率・高精度の時代をリードする先進のマシニングセンタです。高速主軸・送り・ATCなどあらゆる駆動系に最高レベルの高速仕様です。

最後にカタログに載っているスペック一覧です。

森精機　SV-503　(2000年)　取説スペック表     [オプション]
 ストローク X軸(テーブル左右) 800mm
Y軸(サドル前後) 510mm
Z軸(主軸頭上下) 510mm
テーブル上面～主軸端面 150-660mm
テーブル 作業面 1100x600mm
最大積載 1,000kg
 主軸 回転数 10,000rpm [ 20,000 ]
主軸ベアリング φ85mm
テーパ穴 No,40
モーター (30分/連続) 22/18.5 kW
送り速度  早送り XYZ: 42m/min
切削送り XYZ: 16m/min
 ATC ツールシャンク BT40
収納本数 30 [ 40, 60 ]
ツール to ツール (時間)
タンク 切削タンク 280L
所要動力源 総電気容量 48.18 kVA
空気圧源 0.5Mpa 300L/min
 機械の大きさ 幅 (所要床面) 2357mm
奥行 (所要床面) 2610mm
高 2850mm
高 (輸送時)
重量 6,600kg

※2000年当時の取説からの抜粋した数値です。年式によって数値が少し変わる場合があります。

あとがき・・　次世代を予感させた先代のSV-500。さらに高速加工と使いやすさに磨きをかけた、このSV-503。左右1000mmを少し超える1020ｍｍのワイドBタイプも加わり、ますます森精機の人気に拍車をかけたモデルです。
 森精機NV5000シリーズの原型(根本となる)と部分がたくさんあります。森精機SV-503は販売台数も多いマシンです。今でも部品加工から金型加工など精密分野では幅広く多くのユーザーに支持されている１台です。我々もバンバン買い取りしている機械です。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 CL-1500T 2003年

いつもネットをご覧いただき、誠にありがとうございます。

森精機 NC旋盤 CL-1500T 2003年　査定・買取させていただきました。


先代の　CL-153、CL-203　シリーズからフルモデルチェンジ

コンパクトで拡張性が高く、FA化が容易なモデルとして森精機のラインナップ
機種の中で立ち位置は同じ。

先代のCL153/CL203シリーズのリニアスライドに代わり
初代CL-15、CL-20で採用されていた角スライドガイドに原点回帰。

三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置　MAPPS。

主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによって３種。
センター心押し台【あり・なし】と、6インチモデルにもミーリング
付きモデルが加わり合計９機種のラインナップ。

森精機　CL-1500　CL-2000　シリーズラインナップ
心押し ミーリング 標準チャック 主軸ベアリング
CL-1500 – – 6 φ80mm
CL-1500M – 〇
CL-1500T 〇 –
CL-2000A – – 8 φ100mm
CL-2000AM – 〇
CL-2000AT 〇 –
CL-2000B – – φ110mm
CL-2000BM – 〇
CL-2000BT 〇 –

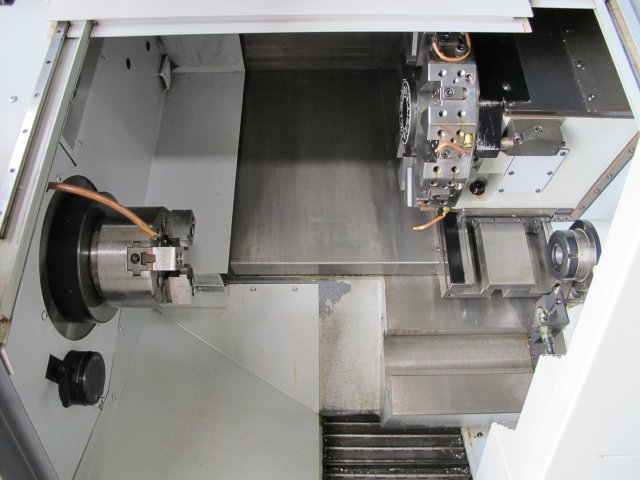

今回入荷した機械は　CL-1500T　ガントリーローダー仕様

主軸6インチチャック
刃物台V12角

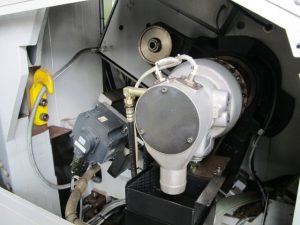

主軸ベルト駆動

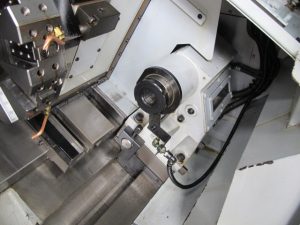

心押し台

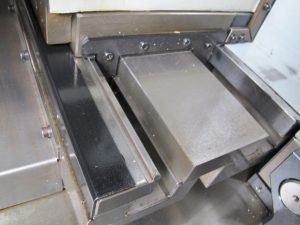

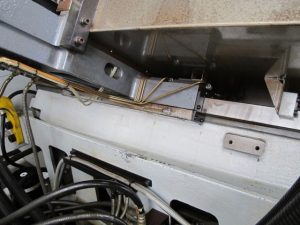

角スライドガイド

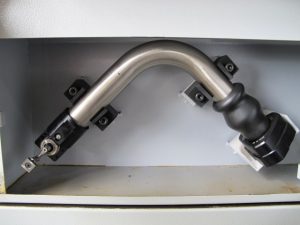

脱着式ツールアイ

森精機独自の統一デザインの操作盤
NC装置　MSG-805　三菱メルダスをベースとしたCNC装置
対話型自動プログラミングCAPS-Lを標準搭載

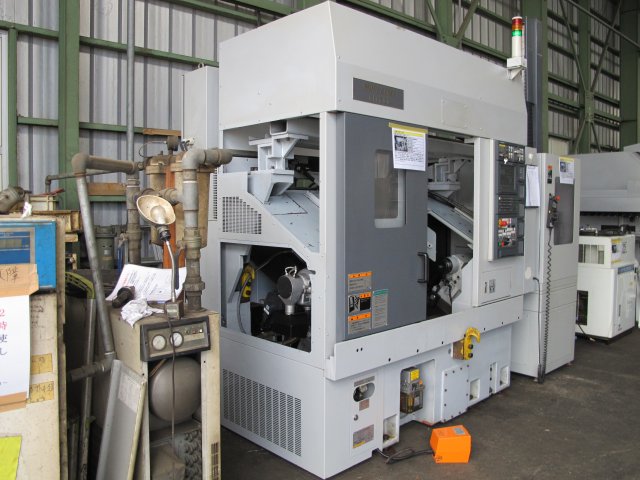

ガントリーローダー　+　ロータリーストッカー

ガントリーローダー
LG-05　平行ハンド
(フランジワーク用)
ロータリー
14面ストッカー
ハンド：最大外径φ150mm､長さ120mm､質量5kg
ストッカー：1面35kg､最大段積高H500mmまで

 ローダー＆ストッカーのバリエーションが豊かに
スイベル旋回式、平行ハンド、パレットテーブルは14面、
20面、26面。　選択範囲が広がりました。

最後にカタログ掲載の仕様です。

森精機　CL-1500T　主な仕様　【オプション】※
 能力・容量 ベッド上の振り　(前カバーとの干渉)　(mm) 510
最大加工径　(mm) 420【430】
標準加工径　(mm) 176 【259】【199】
最大加工長さ　(mm) 570
棒材加工能力　(mm) 33
 移動量 X軸移動量　(mm) 235(210+35)
Z軸移動量　(mm) 570
主軸 主軸最高回転速度　(min-1) 60-6,000
主軸端形状 JIS A2-5
主軸貫通穴径　(mm) 43
主軸軸受内径　(mm) 80
刃物台 工具取付本数　(本) 12【8】【10】
角バイトシャンク部の高さ　(mm) 20【25】
ボーリングバーのシャンク部の直径　(mm) 最大32【40,45,50】
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 24,000
Z　早送り速度　(mm/min) 24,000
心押台 心押台の移動量　(mm) 340
心押台の直径　(mm) 85
心押台のテーパ穴の形式　(mm) MT4
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 1.5/2.0
所要動力源 電源　(kVA) 17.3
タンク容量 クーラントタンク容量　(L) 150
 機械の大きさ 幅 1975　単体モデル
奥行 1667　単体モデル
高 1814　単体モデル
重量 3390

　※2003年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。
