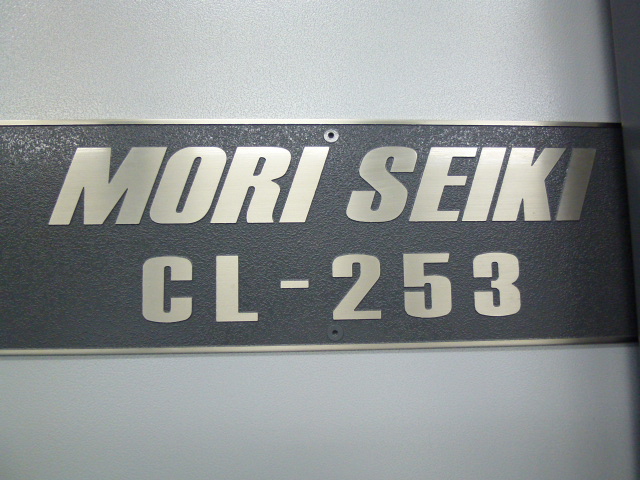

森精機 NC旋盤 CL-253A 2004年 査定・買取させていただきました。
CLシリーズはコンパクトで拡張性が高くFA化が容易なモデル。
ガントリーローダーシステムを用いた無人化システムも構築可能。
省スペースに大径主軸能力を持つ中型CNC旋盤
コンパクトながら基本性能は良く角スライドガイド
三菱メルダスとファナックの垣根を取り払った
統一デザインのNC装置と新世代対話装置 MAPPS。
主軸の種類 ＝ 主軸ベアリング軸受内径の大きさによってAタイプ・Bタイプの２機種。
また、オプションで高トルクモーターの主軸仕様と、センター心押し台【あり・なし】を選択できます。
| 森精機 CL-253A CL-253B シリーズラインナップ | |||
| 心押し | 標準チャック | 主軸ベアリング | |
| CL-253A | オプション | 10 | φ130mm |
| CL-253B | オプション | 12 | φ150mm |

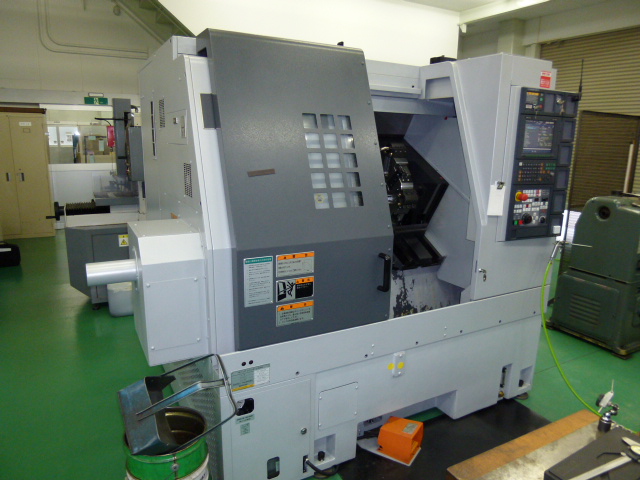

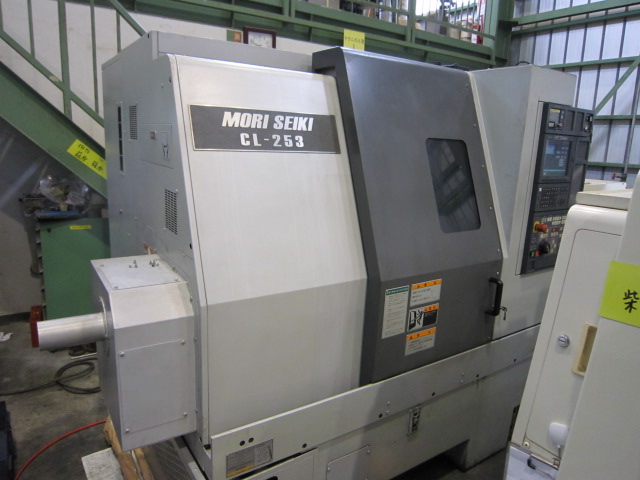

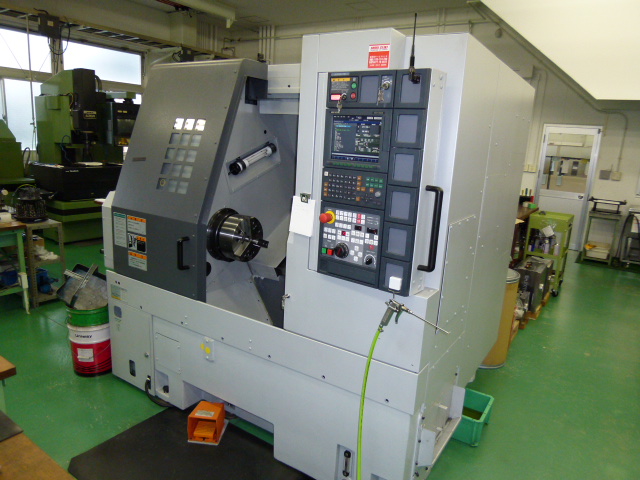

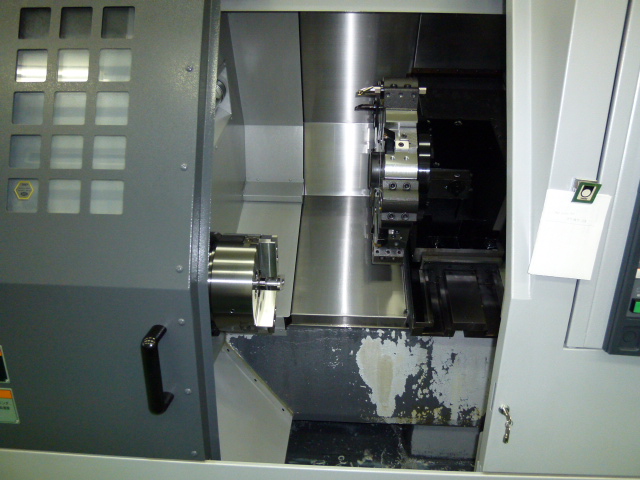

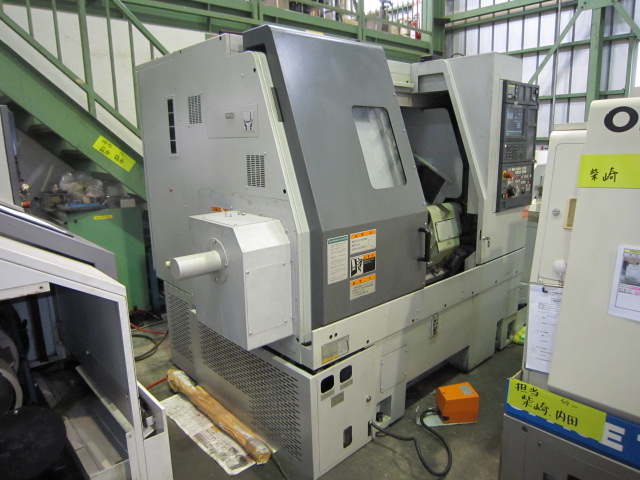

今回入荷した機械は CL-253A センターワーク仕様
 |
 |

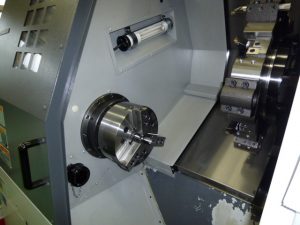

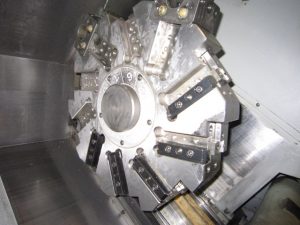

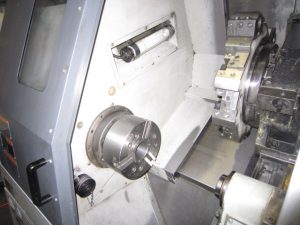

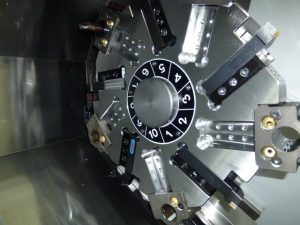

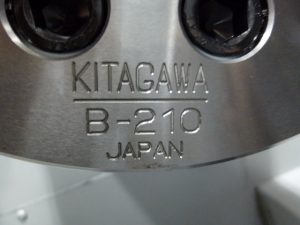

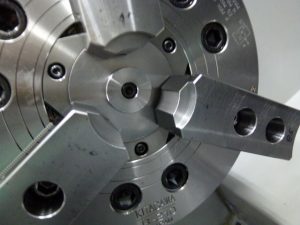

| 10インチ中空チャック | 刃物台V10角 |
 |
 |

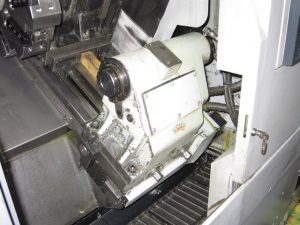

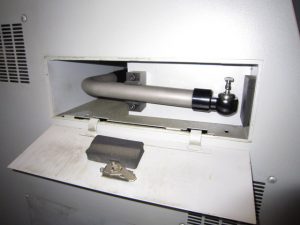

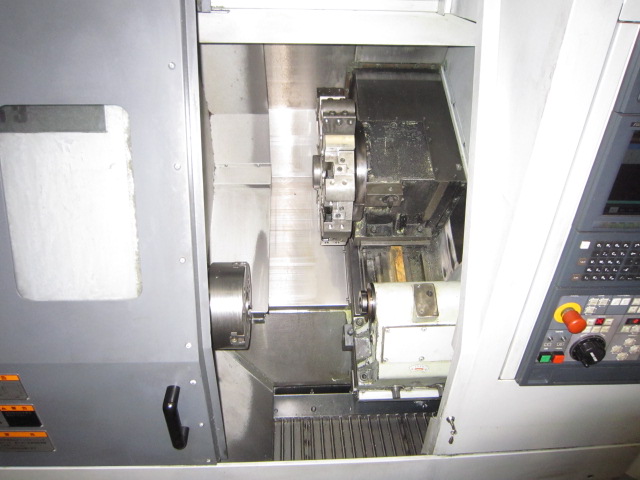

| 脱着式ツールアイ | 心押台 |
 |
 |
| MSG-803L | MAPPS対話 |

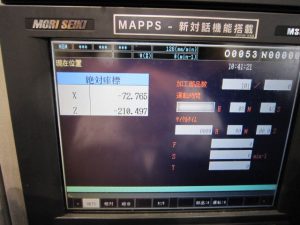

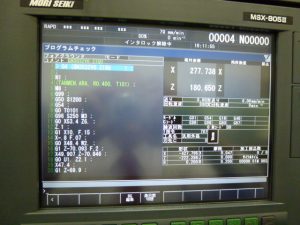

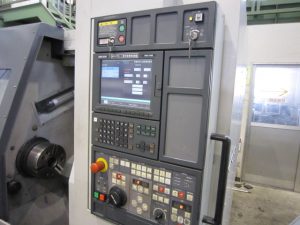

| 森精機独自の統一デザインの操作盤 NC装置 MSG-803L 三菱メルダスをベースとしたCNC装置 MAPPS対話を搭載 |
|
 |
 |

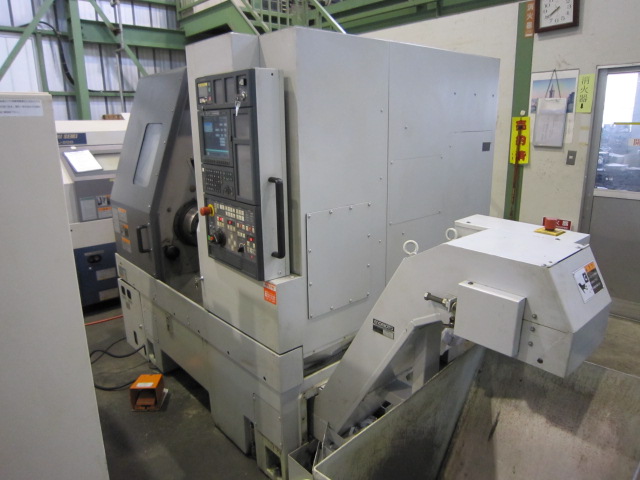

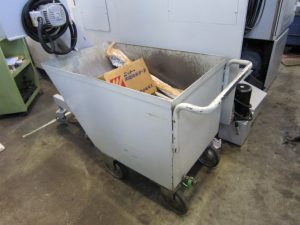

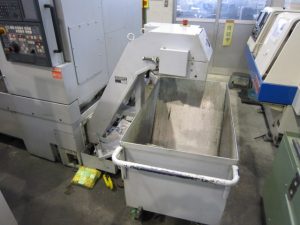

| チップコンベア | |
森精機CLシリーズは、小径のフランジ物をはじめ、多彩なチャックワークに対応し、ボディを極めて小さくまとめた、コンパクトCNC旋盤の代表モデルです。コンパクトながら確かな機械剛性とすぐれた操作性を誇る高性能マシン。また、無人化に向けて、省スペースの柔軟な展開ができます。
最後にカタログ掲載の仕様です。
| 森精機 CL-253A 主な仕様 [オプション]※ | ||
| 能力・容量 | ベッド上の振り (mm) | 520 |
| クロススライド上の振り (mm) | 410 | |
| 最大加工径 (mm) | 450 | |
| 標準加工径 (mm) | 250 | |
| 最大加工長さ (mm) | 480 | |
| 棒材加工能力 (mm) | 67 | |
| 移動量 | X軸移動量 (mm) | 260(225+35) |
| Z軸移動量 (mm) | 500 | |
| 主軸 | 主軸最高回転速度 (min-1) | 35-3,500 [21-2,100高トルク] |
| 主軸端形状 | JIS A2-8 | |
| 主軸貫通穴径 (mm) | 80 | |
| 主軸軸受内径 (mm) | 130 | |
| 刃物台 | 工具取付本数 (本) | 10 [12] |
| 角バイトシャンク部の高さ (mm) | 25 | |
| ボーリングバーのシャンク部の直径 (mm) | 最大50 | |
| 刃物台の割出し時間 (秒) | 0.6 | |
| 送り速度 | X 早送り速度 (mm/min) | 18,000 |
| Z 早送り速度 (mm/min) | 24,000 | |
| 心押台 | 心押台の移動量 (mm) | 260 |
| 心押台の直径 (mm) | 85 | |
| 心押台のテーパ穴の形式 (mm) | MT4 | |
| 電動機 | 主軸用電動機 (30分/連続) (kW) | 15/11 |
| 送り軸用電動機 (X/Z) (kW) | 1.5/3.5 | |
| 所要動力源 | 電源 (kVA) | 28.8 |
| タンク容量 | クーラントタンク容量 (L) | 175 |
| 機械の大きさ | 幅 | 2000 |
| 奥行 | 1775 | |
| 高 | 1955 | |
| 重量 | 4100 | |
※2008年カタログデータより記載
