投稿日:

森精機 MV-65B-50 立型マシニングセンタ 1996年

いつもネットをご覧いただき、誠にありがとうございます。
森精機製作所 MV-65B-50 立型マシニングセンタ 1996年　査定・買取させていただきました。



森精機　立型マシニングセンタMVシリーズは、剛性のある主軸とベッド・スライドを併せ持つ高性能・高剛性マシニングセンタです。剛性が高くユーザーから厚い支持があり森精機のロングセラー商品です。・・後にMV-653・MV-1003と続きます。

森精機　MVシリーズ　ラインナップ一覧　【MV-40を除く】
機種 移動量 テーブル寸法 主軸回転数
MV-45A/50 600x460x510 1000×460 4,000 (6,000)
MV-45B/40 800x460x510  1200×460   6,000 (10,000)
MV-45B/50 4,000 (6,000)
MV-55/40 1050x550x560  1400×550 6,000 (10,000)
MV-55/50 4,000 (6,000)
MV-65/40  1524x650x650  1700×650 6,000 (10,000)
MV-65/50  4,000 (6,000)
MV-80A  1524x800x750 1900×800 3,500
MV-80B 2032x814x750 2500×814
MV-80C 2600x814x750 2800×814




全閉のコンプリートカバー
MV-65はヘッド型構造しています。
BT40の主軸ベアリングはφ80mm。
BT50主軸ベアリングはφ100ｍｍ。剛力です。
XYZ３軸ともに角すべり摺動面。φ45mm大径のボールネジ。森精機 MV-65は、重切削を安定して精度維持出来るマシンです。
開口時の間口は1430ｍｍ

コンソールボックスタイプ
CNC装置はMORIC-M6F
FANUC-16Mを搭載
FANUC-16Mの最大制御軸数は(オプションで)8軸。他に、拡張性の高いFANUC-15Mを搭載したMF-M5と、YASNACを搭載したMY-M6モデルがあります。

当機は対話プログラムを搭載しております。
対話で作成したプログラムソースはＧコードへの書き出しが可能です。
通常モデルは２軸同時加工ですが、この機械は３軸同時ヘリカル円弧補間と円筒保管の加工オプションが付いています。テープ記憶長は標準で40ｍですが、オプション追加で320ｍ仕様となっています。

ワイドベットBタイプ
【Xストローク１５２４ｍｍ】
テーブル　1700x650mm　最大積載 2トン

本格的なベッド型で、高精度・重切削加工を安定維持する確かな剛性。
ベッド幅は1420mmと余裕を持った構造。X軸Y軸Z軸ともにφ45mmのボールねじ。

摺動面はX軸Y軸Z軸ともに焼き入れ研磨されたすべり案内方式。
摺動面にフッ素樹脂系の低摩擦摺動材を採用しており、静摩擦と動摩擦の差を抑える設計。左右の太いガイド２本と中央に配列された細いナローガイド２本、合計４本のスライドガイドで精度の向上を実現。

φ100mm主軸ベアリング。
この機械は標準の主軸回転数6,000rpm
主軸の熱変異を抑える為にオイルクーラーを標準で装備。オイルジャケット冷却・・主軸周りに油溝があり冷却された油を通すことにより冷却される機構を持っています。
オイルは循環冷却。・主軸ギヤ２速。セラミック主軸とおなじみのD.D.S主軸モーターの組み合わせ。

ATCは標準で30本(OPで40)
10kgのツールを3秒で交換可能。

背面出しチップコンベア
タッチセンサの主軸アダプタ(通電式)

最後にカタログに載っているスペック一覧です。

森精機　MV-65B-50 (1996年)　カタログスペック表
 ストローク X軸(テーブル左右) 1524mm
Y軸(サドル前後) 650mm
Z軸(主軸頭上下) 650mm
テーブル上面～主軸端面 200-850mm
テーブル 作業面 1700x650mm
最大積載 2,000kg
 主軸 回転数 6,000rpm(標準4,000)
主軸ベアリング φ100mm
テーパ穴 No,50
モーター (30分/連続) AC 15/11 kw
送り速度  早送り XY: 15m/min　Z: 12m/min
切削送り XYZ: 5000mm/min
 ATC ツールシャンク BT50
収納本数 30本(OP 40本)
ツール to ツール (時間) 3.0秒
タンク 切削タンク 300L
所要動力源  総電気容量 39.6kVA
空気圧源 0.5Mpa 100L/min
 機械の大きさ 幅 (所要床面) 4320mm
奥行 (所要床面) 3700mm
高 3130mm
高 (輸送時) 低床トレーラー
重量 13,300kg

※1996年当時のカタログ数値です。年式によって数値が少し変わる場合があります。

あとがき・・20年経っても、30年経っても良い機械と思います。MV-45・MV-55・MV-65・・・コラム型マシニングセンタ、重切削マシンのベンチマーク的な存在です。大変人気がありロングセラーの為、販売台数も多いマシンです。今でも部品加工からモールドベース加工などまで幅広く多くのユーザーに支持されている１台です。我々もバンバン買い取りしている機械です。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NC旋盤 SL-25MC1000 1996年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-25MC-1000 1996年　査定・買取させていただきました。

森精機アイボリーカラー。SL-250シリーズに変更になる前の最終機頃のモデルです。
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。中型機種はSL-25、SL-35、SL-45、３機種のラインナップ。
森精機　SLシリーズ　中型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-25A 10 JIS-A2-6 φ60mm φ110mm
SL-25B φ80mm φ130mm
SL-35A 12 JIS-A2-8 φ80mm φ130mm
SL-35B φ105mm φ160mm
SL-45A 15 JIS-A2-8 φ100mm φ160mm
 SL-45B JIS-A2-11 φ120mm φ180mm

​

　通常、NC旋盤はXZの２軸が基本ですが、主軸割り出しC軸機能と、ミーリングM軸機能を備えたSL-25MCモデルを加えて、複合モデルもラインナップにあります。マシニング・フライス２次工程を集約して加工の幅が広がります。
今回入荷した１台は　ミーリング機能・C軸割り出し機能を備えた　SL-25MC　です。
NC装置は　MSC-516　FANUC-16TをベースとしたNC装置
ターレットの中に、ミル軸モーターが組み込まれております。

中空１０インチチャック
V12刃物台

　10-15インチのスタンダードクラスは市場で一番ニーズの高いNC旋盤。これは森精機が一番力を注ぎ込み一番得意とするCNC旋盤であり、これらはSLシリーズの中核機種です。高い基本スペック。高い剛性から生み出される高い加工精度。市場流通台数＝出荷台数の多さが森精機が信頼されるバロメーター。中古再販にも温かい、アフターサービスの良さも人気の理由です。

　最後にカタログ記載の仕様です。
森精機　SL-25MC/1000　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 520
クロススライド上の振り　(mm) 350
センタ間距離　(mm) 1125
最大加工径　(mm) 340
最大加工長さ　(mm) 1030
 移動量 X軸移動量　(mm) 287 (117+170)
Z軸移動量　(mm) 1090
主軸 主軸最高回転速度　(min-1) 35-3500【25-2500】
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 80
主軸軸受内径　(mm) 130
刃物台 工具取付本数　(本) 12　(回転工具6本)
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) max50
刃物台の割出し時間　(秒) 1.3
送り速度 X　早送り速度　(mm/min) 12,000
Z　早送り速度　(mm/min) 15,000
心押台 心押台の移動量　(mm) 991
心押台の直径　(mm) 110
心押台のテーパ穴の形式　(mm) MT,5
電動機 主軸用電動機　(30分/連続)　(kW) 15/11
送り軸用電動機　(X/Z)　(kW) 1.8/1.8
所要動力源 電源　(kVA) 31.5
タンク容量 クーラントタンク容量　(L) 130
 機械の大きさ 幅 3615
奥行 1697
高 1950
重量 5200

　※1993年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NC旋盤 SL-25B-500 1996年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-25B-500 1996年　査定・買取させていただきました。

森精機SL-25　SL-250シリーズに変更になる前の最終機頃のモデルです。
加工サイズ・能力・スペック、多彩なニーズに応えるSLシリーズ。中型機種はSL-25、SL-35、SL-45、３機種のラインナップ。
森精機　SLシリーズ　中型機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-25A 10 JIS-A2-6 φ60mm φ110mm
SL-25B φ80mm φ130mm
SL-35A 12 JIS-A2-8 φ80mm φ130mm
SL-35B φ105mm φ160mm
SL-45A 15 JIS-A2-8 φ100mm φ160mm
 SL-45B JIS-A2-11 φ120mm φ180mm

​

森アイボリーカラー　チップコン付き仕様です

SL-2/SL-3　ベッド構造
SL-25　ベッド構造

45度スラント型
角スライドベッド
チューブ構造

NC装置　MSC-516
FANUC-16T　をベースとしたCNC装置
調整・整備後の出荷・お渡しとなります。

中空１０インチチャック
V10刃物台

中空シリンダ　ベルト駆動


　10-15インチのスタンダードクラスは市場で一番ニーズの高いNC旋盤。これは森精機が一番力を注ぎ込み一番得意とするCNC旋盤であり、これらはSLシリーズの中核機種です。高い基本スペック。高い剛性から生み出される高い加工精度。市場流通台数＝出荷台数の多さが森精機が信頼されるバロメーター。中古再販にも温かい、アフターサービスの良さも人気の理由です。

　最後にカタログ記載の仕様です。
森精機　SL-25B/500　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 520
クロススライド上の振り　(mm) 350
センタ間距離　(mm) 625
最大加工径　(mm) 260
最大加工長さ　(mm) 530
 移動量 X軸移動量　(mm) 160 (30+130)
Z軸移動量　(mm) 590
主軸 主軸最高回転速度　(min-1) 35-3500【25-2500】
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 80
主軸軸受内径　(mm) 130
刃物台 工具取付本数　(本) 10
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) max50
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 12,000
Z　早送り速度　(mm/min) 15,000
心押台 心押台の移動量　(mm) 490
心押台の直径　(mm) 85
心押台のテーパ穴の形式　(mm) MT,3
電動機 主軸用電動機　(30分/連続)　(kW) 15/11
送り軸用電動機　(X/Z)　(kW) 0.9/1.8
所要動力源 電源　(kVA) 30
タンク容量 クーラントタンク容量　(L) 100
 機械の大きさ 幅 2860
奥行 1611
高 1790
重量 4200

　※1993年カタログデータより記載



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

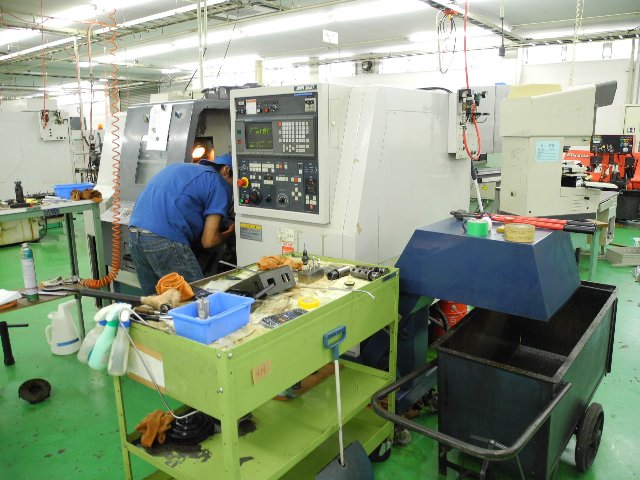

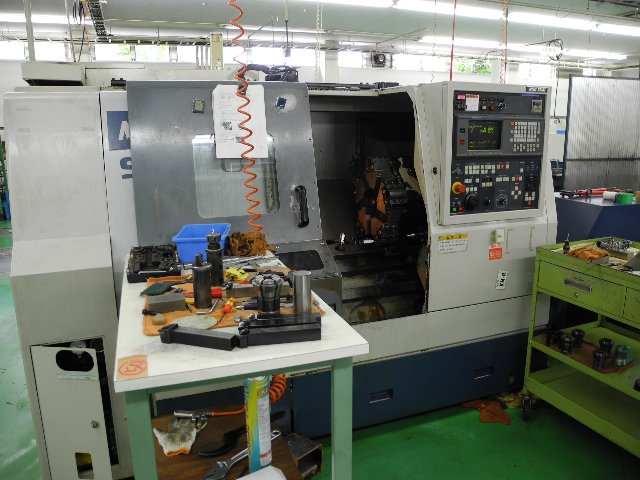

森精機 NC旋盤 SL-20 1996年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-20 1996年製　査定・買取させていただきました。

森精機　NC旋盤の中核機種　SLシリーズ
その中で小型機種は　SL-00、SL-15、SL-20　３機種のラインナップ
森精機　SLシリーズ　小径機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-00 6 JIS-A2-5 φ43mm φ80mm
SL-15 6 JIS-A2-5 φ52mm φ90mm
SL-20 8 JIS-A2-6 φ56mm φ100mm

​

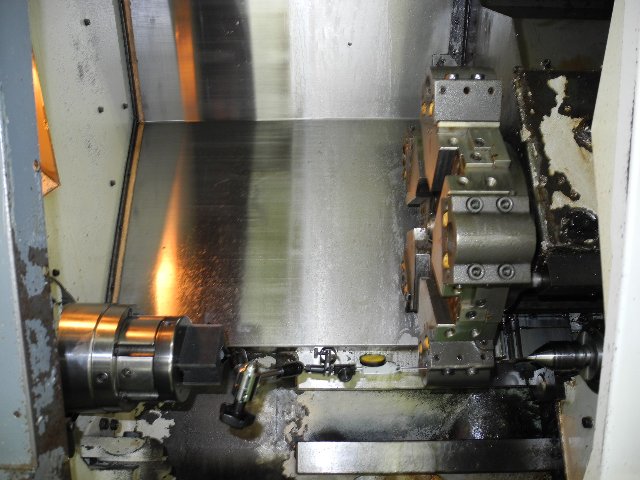

45度スラント型
角スライドベッド　チューブ構造

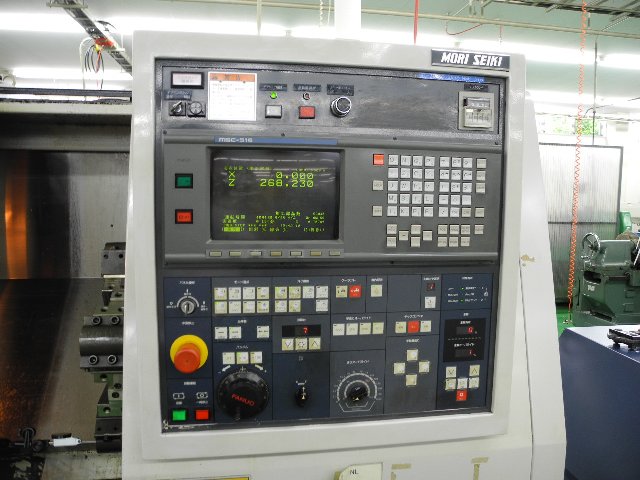

NC装置　MSC-516
FANUC-16T　をベースとしたCNC装置

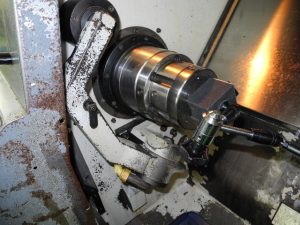

コレット

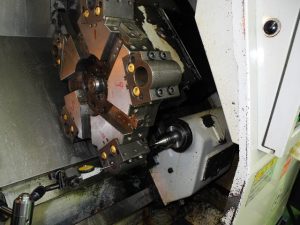

V10刃物台
　小さい部品ほど品数が多く、多品種小ロット加工が増えると機械の稼働率はそのまま生産性に影響します。小型NC旋盤は手早い段取りが肝心。加工精度はもちろんの事、使い易さと段取性。SLシリーズは剛性あるベッド構造に先進の機能。小型クラス最高のマシンスペック。

　最後にカタログ記載の仕様です。
森精機　SL-20　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 480
クロススライド上の振り　(mm) 300
センタ間距離　(mm) 520
最大加工径　(mm) 210
最大加工長さ　(mm) 520
 移動量 X軸移動量　(mm) 130 (25+105)
Z軸移動量　(mm) 560
主軸 主軸最高回転速度　(min-1) 35-3500【45-4500】
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 56
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 10
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) max40
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 12,000
Z　早送り速度　(mm/min) 15,000
心押台 心押台の移動量　(mm) 467
心押台の直径　(mm) 75
心押台のテーパ穴の形式　(mm) MT,4
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 0.9/1.8
所要動力源 電源　(kVA) 19
タンク容量 クーラントタンク容量　(L) 85
 機械の大きさ 幅 2500
奥行 1453
高 1678
重量 3300

　※1991年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。





投稿日:

森精機 NVD5000α1A/40 立型マシニングセンタ 2008年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NVD5000α1A40　金型加工機 立型マシニングセンタ 2008年　査定・買取させていただきました。

  新型NV5000α1A　3世代目のなかで
金型加工専用モデル　NVD5000α1A　

基本構造は変わらずとも　各所に金型専用の装備

統一されたデザインのコントロールパネル

制御は　MSX-501Ⅲ

新世代　MAPPSⅢ
ネットワークで使えるCNCマシン

ヘッドがコラム表面を走る主軸頭上下移動型

XYZスケール搭載
テーブル　1100ｘ600

BBT40 		  20,000rpm

金型モデル専用
主軸用の別置きオイルクーラー

ATC30

オプションクーラント用クーラー
世界で一番売れているマシニングセンタ　NV5000　シリーズ。その中でも金型加工用の専用装備を備えたNVD5000α1A/40型マシニングセンタ。標準モデルのNV5000と比べて機械重量が約1ton重い出来上がり。XYZスケール。大型主軸クーラー。専用精密ボールネジを装備した本格派。スライド案内は転がりリニア案内。新たに円弧切削において象限突起現象を補正する機能を装備してさらにバージョンアップ。

最後に、カタログスペックのご紹介です。
森精機　NVD5000α1A/40　(2008年)　カタログスペック表     [オプション]
 ストローク X軸(テーブル左右) 800mm
Y軸(サドル前後) 510mm
Z軸(主軸頭上下) 510mm
テーブル上面～主軸端面 150-660mm
テーブル 作業面 1100x600mm
最大積載 10,000kg
 主軸 回転数 20,000rpm
主軸ベアリング φ65mm
テーパ穴 No,40
モーター (30分/連続) 22.0/18.5kW
送り速度  XYZ 早送り 1~20,000 m/min
XYZ 切削送り 1～6000mm/min [ 20m ]
 ATC ツールシャンク BT40
収納本数 30 [ 60, 90 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 標準230L
所要動力源 総電気容量 32.0kVA
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2460mm
奥行 (所要床面) 2710mm
高 2603mm
高 (輸送時)
重量 7,450kg

※2008年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。




投稿日:

ファナック ロボドリル α-T14iA 前期型・高速主軸

いつもネットをご覧いただき、誠にありがとうございます。
ROBODRILL　α-T14iA　1997年　前期型・高速主軸タイプを　買取させていただきました。

FANUC　ROBO　DRILL　α-T14iA
1997年に登場した　ROBODRILL-T14iA　についてですが
当初は、Mサイズのみ、S・M・Lのサイズがありませんでした。
大きな変更としましては、新型ATC14本タレットの採用です。
NC装置とサーボモーターの技術革新によって、機械の加工速度の高速化。
部品加工に留まらず、モデリング加工の分野へ普及たモデルです。
それでは、詳しく見ていきましょう
コントロールパネル　アルファベットキーは
選択のオプションです		 NCのタイプは　16i-M
メモリカードI/Oはオプションです
ガイダンスに従ってプログラムを作成する対話モードを搭載
新採用　14本　タレットATC



 オプションの12000rpm高速主軸
高速主軸のリジットタップは 6000min-1
テーブルサイズは　650ｘ380　mm
現在のモデルより前後20mm小さく、Y軸ストロークも20mm小さいです。
クーラントタンク　オプション装備品です。　タンク容量は100リットル。
ガイド面への給油方法は、本来は手動のグリスガンによる手動グリス塗布方式ですが、本機にはオプションの自動潤滑ポンプがついておりました。長時間の加工も機械を傷めず安心できるオプション装備です。
忘れてはならない機能としてはT14iAから標準採用された、
CNC装置のネットワーク　LAN接続機能　FACTOLINK

　年代としましては　1997年・・・　携帯電話やPHSが普及し、ビジネスマンだけではなく、学生までもが携帯電話をひとり１台持つ時代になりました。確かこの頃は携帯電話の画面もモノクロ。文字だけのテキストメールでしたね。

　最後にカタログ掲載の仕様です。

ファナック　ロボドリル　Ｔ14iＡ　　[オプション]
 ストローク X軸(テーブル左右)　mm 500
Y軸(サドル前後)　mm 380
Z軸(主軸頭上下)　mm 300
テーブル上面～主軸端面　mm 150~450
テーブル 作業面　mm 650×380
最大積載　kg 200
 主軸 回転数　rpm 8,000 [12,000]
テーパ穴 No,30
モーター kW 5.5/3.7
送り速度  XYZ 早送り　mm/min XYZ48
XYZ 切削送り　mm/min 1～15,000
 ATC ツールシャンク BT30
収納本数 14
ツール to ツール (時間)　秒 1.0
タンク 切削タンク　L [100L]
所要動力源 総電気容量　kVA 9
空気圧源　Mpa _ L/min 0.5　0.1
 機械の大きさ 幅 (所要床面) 1565mm
奥行 (所要床面) 1907mm
高 2218mm
高 (輸送時)
重量 1,700kg

※1997年11月当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NV4000DCG 立型マシニングセンタ 2004年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NV4000DCG　立型マシニングセンタ 2004年式　査定・買取させていただきました。

第二世代になった　NV4000DCG　

マシニングセンタの理想形が、ここにある。　キャッチーなフレーズ

Z軸ツインドライブ　=　ボールネジ・モーター２本
Y軸ツインドライブ　=　ボールネジ・モーター２本

森精機の統一デザインの操作パネル

NC装置は　MSX-501

MAPPSⅡ対話

重心駆動＝DCG　コラムは門型構造

主軸ベアリングφ70mm
BT40　20,000rpm

ATC20
テーブル700ｘ450mm　最大ワーク積載350kg

チップコンベアとスルークーラントを装備

マシニングセンタの理想形がここにある。　NV4000DCG

　高精度な設計。主軸の中心線の真下にX軸ボールネジ。Z軸とY軸はともにボールネジとモーターを２本づつ配置(仮想中心軸として)、主軸・X・Y・Z・・・それぞれの軸を１本の軸線上に配備した機械設計です。要求される加工精度が上がる中、その要望に応える本格的な立型マシニングセンタ。
CNCのバージョンアップと標準装備ユーティリティの小変更があり、基本設計は変わらずNV4000DCGは第二世代のモデルにマイナーチェンジです。主軸ツールシャンクにHSKタイプが加わり、スピンドル回転数30,000rpmモデルも加わりました。

最後にカタログに載っているスペック一覧です。

森精機　NV4000DCG　(2005年)　カタログスペック表
 ストローク X軸(テーブル左右) 600mm
Y軸(サドル前後) 400mm
Z軸(主軸頭上下) 400mm
テーブル上面～主軸端面 　100～500mm
テーブル 作業面 700x450mm
最大積載 350kg [ 500 ]
 主軸 回転数 12,000rpm [ 20,000  30,000 ]
主軸ベアリング φ70mm
テーパ穴 No,40
モーター (30分/連続) 18.5/15.0 kW
送り速度  XYZ 早送り 42,000 mm/min
XYZ 切削送り 1～6000mm/min [ 42m ]
 ATC ツールシャンク BT40 , HSK
収納本数 20本　[ 40 , 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 340L
所要動力源 総電気容量 27.4 kVA
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2165mm
奥行 (所要床面) 2685mm
高 2770mm
高 (輸送時) 〃　
重量 6,740kg

※2005年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

ファナック 初代 ロボドリル α-T10A

いつもネットをご覧いただき、誠にありがとうございます。
ROBODRILL　α-T10A　1993年　買取させていただきました。

FANUC　ROBO　DRILL　α-T10A
高速加工・高能率加工というキーワードがカタログに登場。
ATCに関しまして現在では14本、21本のモデルが主流になりますが初代ロボドリルのATC格納本数は10本です。 テーブルサイズは１サイズのみ
[S/M/Lの設定ありません]
CNC制御は　FANUC-0Mに変わり、FANUC-16Mの世代です。
画面は　プラズマディスプレイ　が採用されております。

　年代としましては1993年・・・　携帯電話[D社のﾑｰﾊﾞ]が大ヒット。現在では携帯電話機も多機能になりスマートフォンへ切り替わり初めておりますが・・・当時では初めて高速・高能率というキーワードがカタログに登場。

　ドリルメイトを最後に、コラム移動型モデルは廃盤となりました。

FANUC　ドリルメイト　と初代ロボドリルの比較表
DRILL MATE Model-T ROBODRILL α-T10A
ドリリング　S45C φ20mm φ20mm
タッピング　S45C M16 M16
テーブル　mm 650ｘ380 650ｘ380
XYZ 500ｘ380ｘ330 500ｘ380ｘ300
ATC  10本 10本
rpm 6000 8000
ATC交換 2.5秒 1.4秒
タッピング データなし 4000rpm
早送り速度 XY24・Z20　m/min XY36・Ｚ20　m/min
NCオプション データなし リモートバッファ
先行制御

　ファナックのロボドリル。販売台数が多く、中古工作機械の市場でも大変人気のある工作機械です。

　最後にカタログ掲載の仕様です。

ファナック　ロボドリル　Ｔ10Ａ　　[オプション]
 ストローク X軸(テーブル左右)　mm 500
Y軸(サドル前後)　mm 380
Z軸(主軸頭上下)　mm 300
テーブル上面～主軸端面　mm 240～570
テーブル 作業面　mm 650×380
最大積載　kg 200
 主軸 回転数　rpm 8,000
テーパ穴 No,30
モーター kW 5.5/3.7
送り速度  XYZ 早送り　mm/min [XY36]　[Z20]
XYZ 切削送り　mm/min 1～5,000
 ATC ツールシャンク BT30
収納本数 10
ツール to ツール (時間)　秒 1.4
タンク 切削タンク　L [100L]
所要動力源 総電気容量　kVA 12
空気圧源　Mpa _ L/min 0.5　0.1
 機械の大きさ 幅 (所要床面) 1560mm
奥行 (所要床面) 2125mm
高 2380mm
高 (輸送時)
重量 1,800kg

※1993年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

森精機 NV5000α1A40 立型マシニングセンタ 2008年

いつもネットをご覧いただき、誠にありがとうございます。
森精機 NV5000α1A40 立型マシニングセンタ 2008年 査定・買取させていただきました。

  3世代目 NV5000α1A　

高能率　新世代マシニングセンタの　ベンチマーク

でっぱり、ひっかかりの少ない
現代デザインの美しいフォルム

統一されたインターフェイスデザイン

新世代　MAPPSⅢ

制御は　MSX-501Ⅲ
ネットワークで使えるCNCマシン

ヘッドがコラム表面を走る主軸頭上下移動型

テーブル　1100ｘ600

BBT40　
14,000rpm

ATC30
 世界で一番売れているマシニングセンタ　NV5000　第三世代。

昔に比べて剛性が落ちた。安全装置が多くて使いにくくなった。などデメリット意見をお聞きすることもありますが、私はいつもニコニコ聞き流します。　ネットワーク機能が強化されて、若いエンジニアにとってはますます使いやすくなった３世代目のNV5000。工作機械のIT化が止まりません。　この先、FANUCの推奨するAIが進化して、声で操作するCNCマシン【たとえばお客さんの名前を言うと、データサーバから図面を呼び出してくれるなどの機能】が出てくるかもしれません。　刃物の交換・限界時期をスマートフォンに通知してくれる機能を装備したマシンが出てくるかもしれません。　私個人は　NV5000大好きで、完全に肯定派です。　不要な方、入れ替えの方。是非、お声がけください。

最後に、カタログスペックのご紹介です。

森精機　NV5000α1A/40　(2008年)　カタログスペック表  　　　[オプション]
 ストローク X軸(テーブル左右) 800mm
Y軸(サドル前後) 510mm
Z軸(主軸頭上下) 510mm
テーブル上面～主軸端面 150-660mm
テーブル 作業面 1100x600mm
最大積載 10,000kg
 主軸 回転数 14,000rpm [ 20,000 ]
主軸ベアリング φ65mm
テーパ穴 No,40
モーター (30分/連続) 22.0/18.5kW [18.5/11 kW]
送り速度  XYZ 早送り 42,000 mm/min
XYZ 切削送り 1～6000mm/min [ 42m ]
 ATC ツールシャンク BT40
収納本数 30 [ 60 ]
ツール to ツール (時間) 1.0秒
タンク 切削タンク 標準230L
所要動力源 総電気容量 44.4kVA [ 32.5 kVA ]
空気圧源 0.5Mpa 200L/min
 機械の大きさ 幅 (所要床面) 2460mm
奥行 (所要床面) 2710mm
高 2603mm
高 (輸送時)
重量 6,350kg

※2008年当時のカタログからの抜粋した数値です。年式によって数値が少し変わる場合があります。



この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。



投稿日:

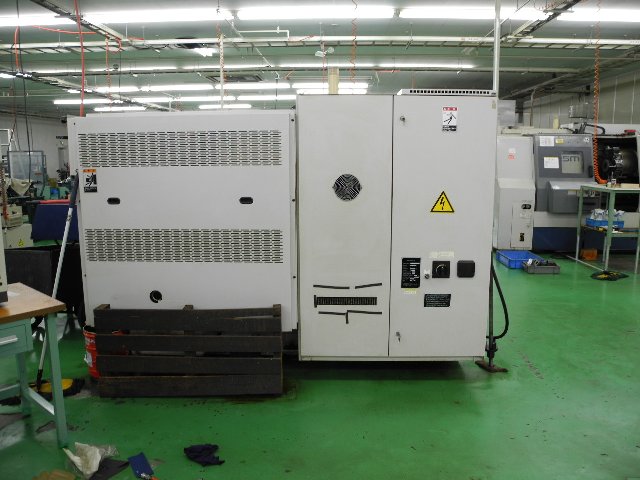

森精機 NC旋盤 SL-20 1995年

 いつもネットをご覧いただき、誠にありがとうございます。
森精機 NC旋盤 SL-20 1995年製　査定・買取させていただきました。

中・小物加工に高効率・高精度で対応。 確かな機能と品質が実感できる高信頼性の１台。
森精機　NC旋盤の中核機種　SLシリーズ
その中で小型機種は　SL-00、SL-15、SL-20　３機種のラインナップ
森精機　SLシリーズ　小径機種ラインナップ
標準チャック 主軸端 主軸貫通穴 主軸ベアリング
SL-00 6 JIS-A2-5 φ43mm φ80mm
SL-15 6 JIS-A2-5 φ52mm φ90mm
SL-20 8 JIS-A2-6 φ56mm φ100mm

​


45度スラント型
角スライドベッド　チューブ構造

NC装置　MSC-516
FANUC-16T　をベースとしたCNC装置

８インチチャック
V10刃物台

角スライド
心押し
　小さい部品ほど品数が多く、多品種小ロット加工が増えると機械の稼働率はそのまま生産性に影響します。小型NC旋盤は手早い段取りが肝心。加工精度はもちろんの事、使い易さと段取性。SLシリーズは剛性あるベッド構造に先進の機能。小型クラス最高のマシンスペック。

　最後にカタログ記載の仕様です。
森精機　SL-20　主な仕様　【オプション】※
 能力・容量 ベッド上の振り(mm) 480
クロススライド上の振り　(mm) 300
センタ間距離　(mm) 520
最大加工径　(mm) 210
最大加工長さ　(mm) 520
 移動量 X軸移動量　(mm) 130 (25+105)
Z軸移動量　(mm) 560
主軸 主軸最高回転速度　(min-1) 35-3500【45-4500】
主軸端形状 JIS A2-6
主軸貫通穴径　(mm) 56
主軸軸受内径　(mm) 100
刃物台 工具取付本数　(本) 10
角バイトシャンク部の高さ　(mm) 25
ボーリングバーのシャンク部の直径　(mm) max40
刃物台の割出し時間　(秒) 0.7
送り速度 X　早送り速度　(mm/min) 12,000
Z　早送り速度　(mm/min) 15,000
心押台 心押台の移動量　(mm) 467
心押台の直径　(mm) 75
心押台のテーパ穴の形式　(mm) MT,4
電動機 主軸用電動機　(30分/連続)　(kW) 7.5/5.5
送り軸用電動機　(X/Z)　(kW) 0.9/1.8
所要動力源 電源　(kVA) 19
タンク容量 クーラントタンク容量　(L) 85
 機械の大きさ 幅 2500
奥行 1453
高 1678
重量 3300

　※1991年カタログデータより記載





この商品は【売約済み】です。


我々はバンバン買取している機械です。
同機を所有されていて【売却処分をご検討】されている方は、
電話・メール・FAX　で、ぜひ【ブログみたよ】とお伝えください。
