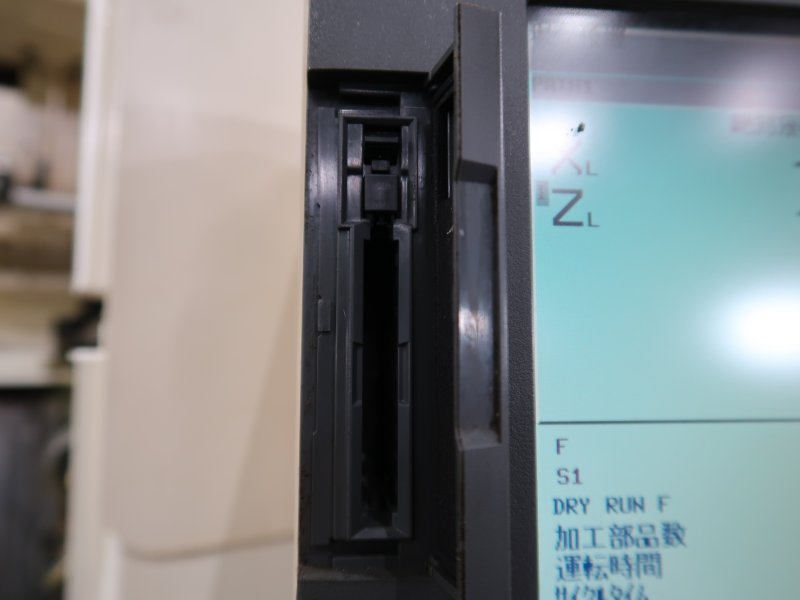

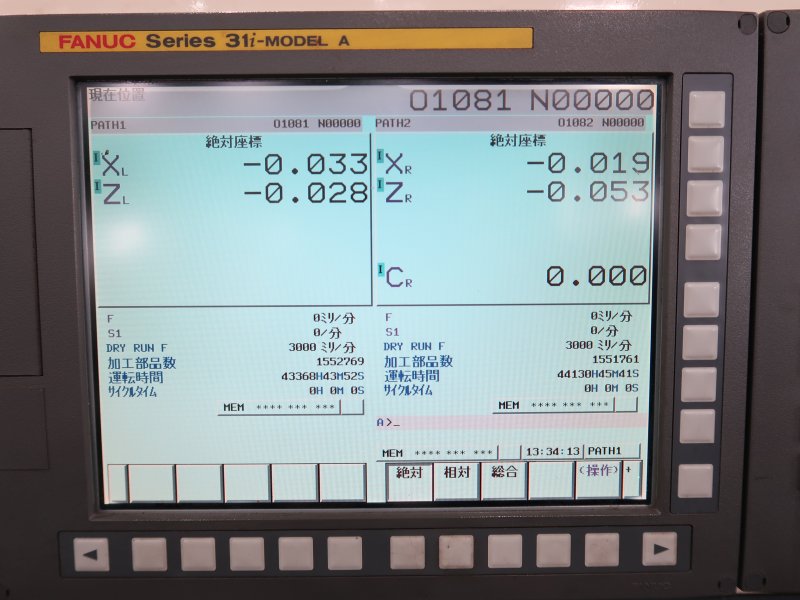

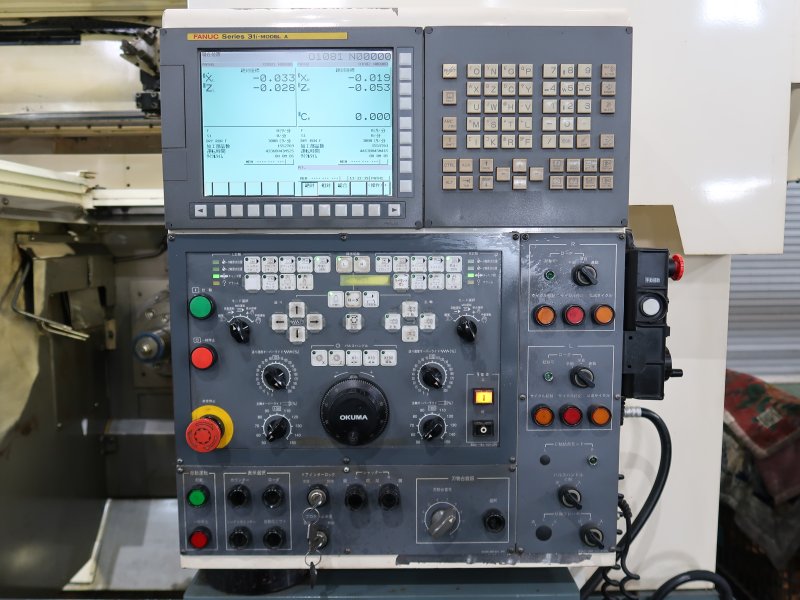

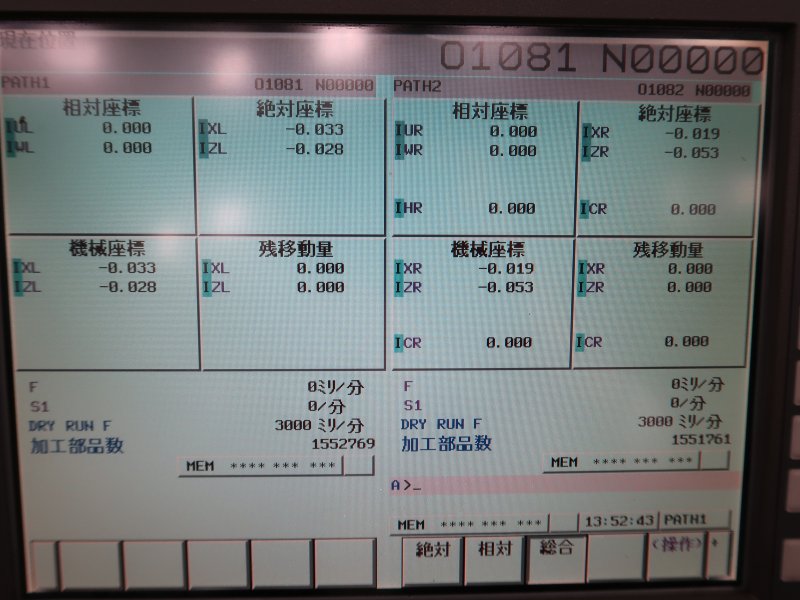

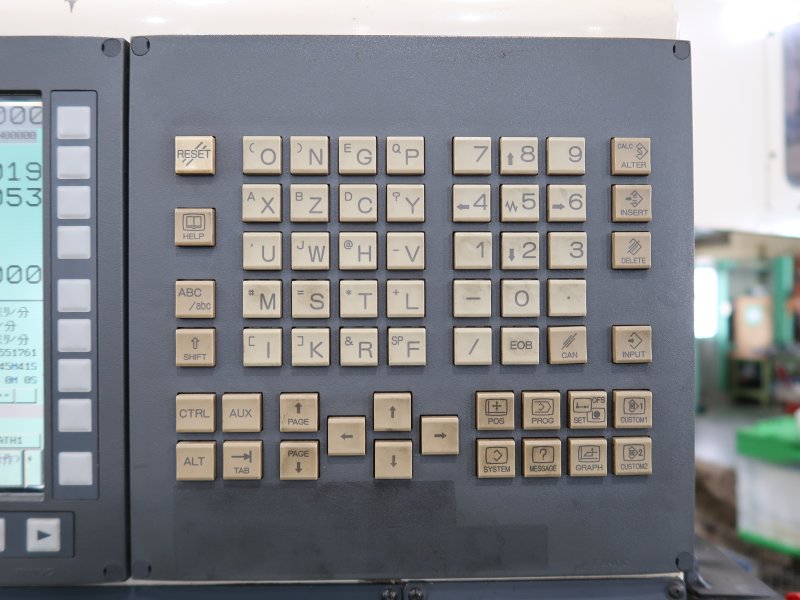

◎FANUC-31iA

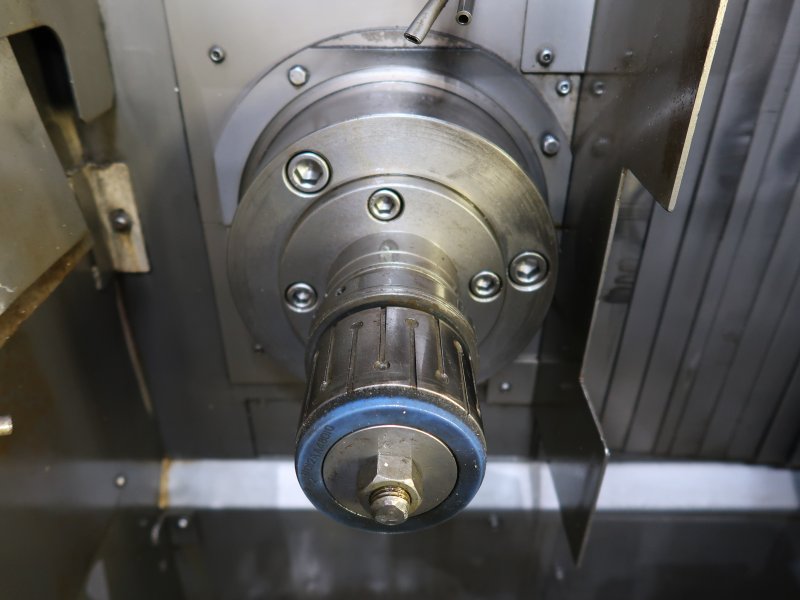

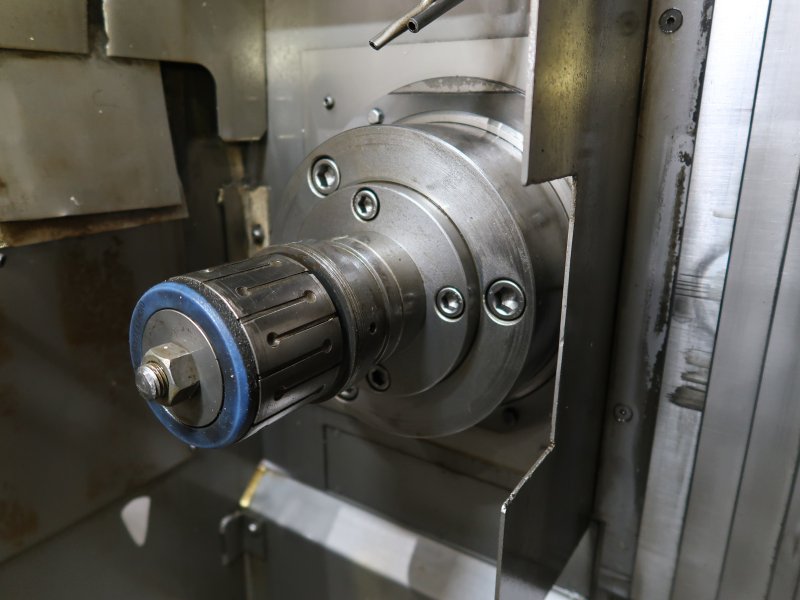

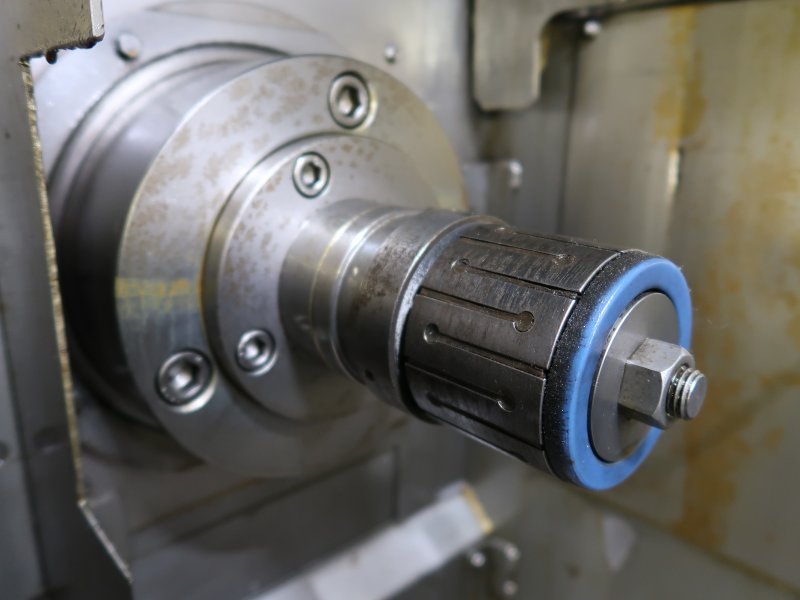

◎コレット＋コレット
◎シリンダ・・豊和

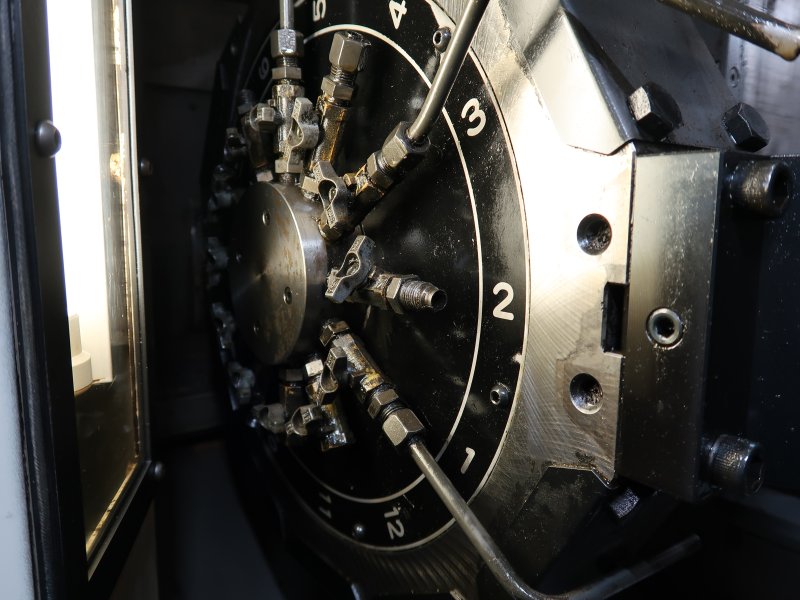

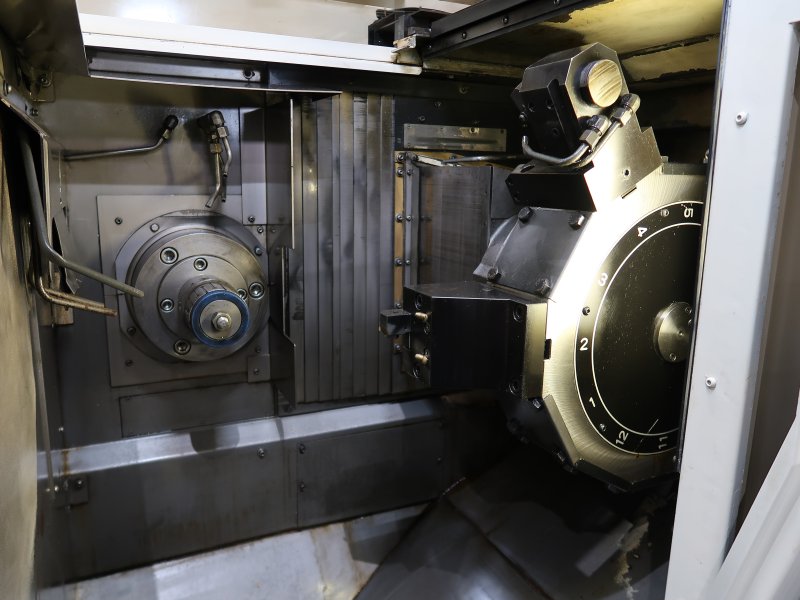

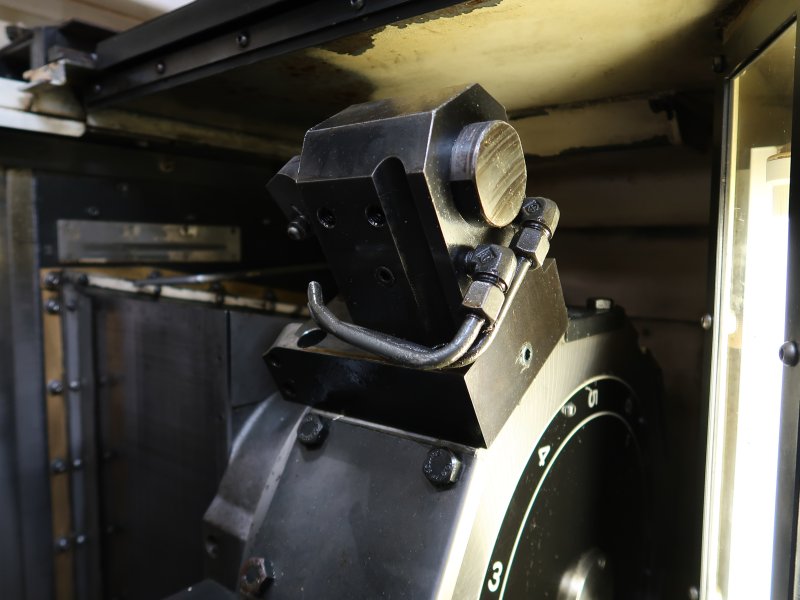

◎刃物V12×2 右ミル付

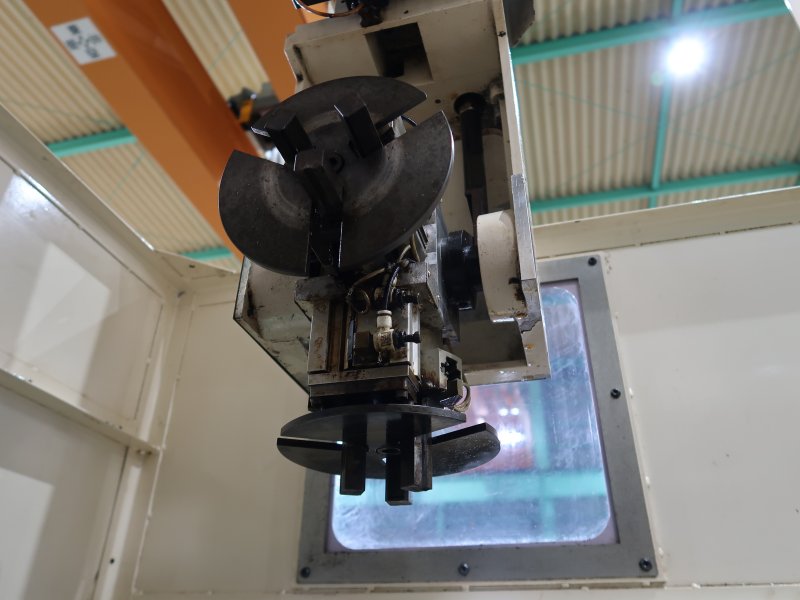

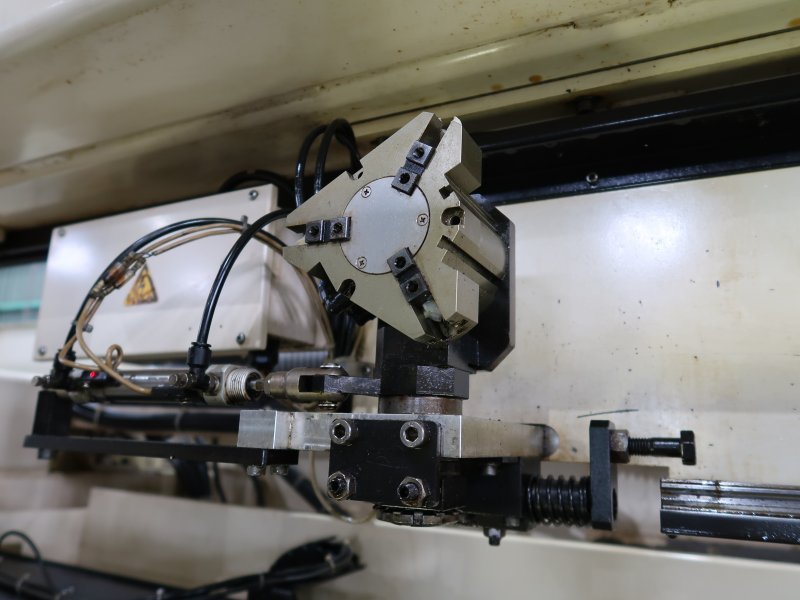

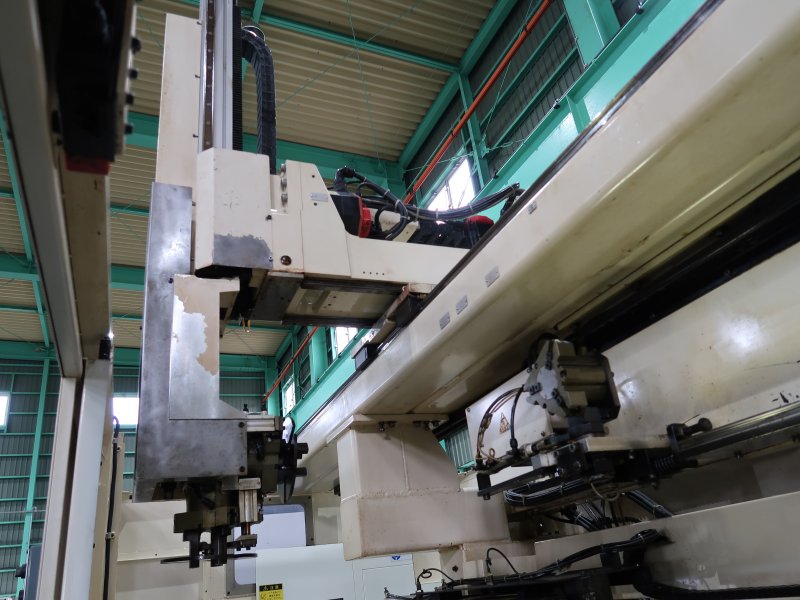

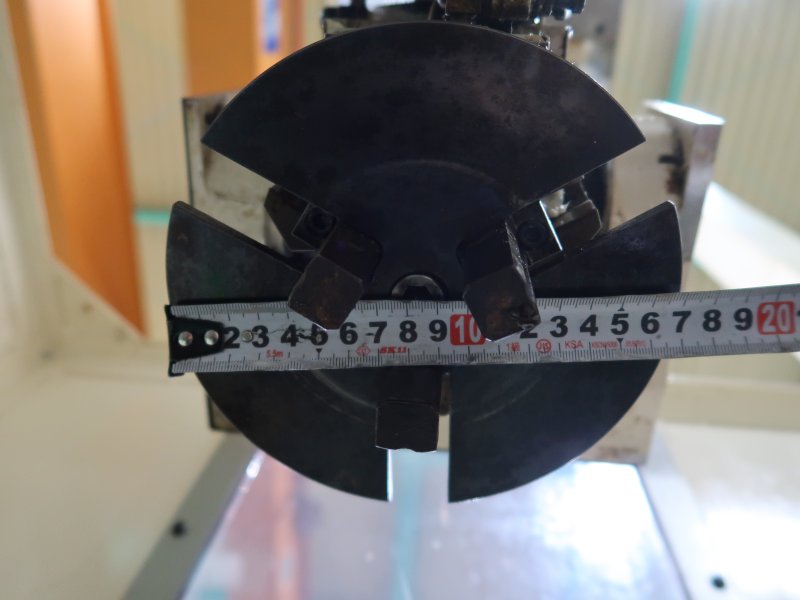

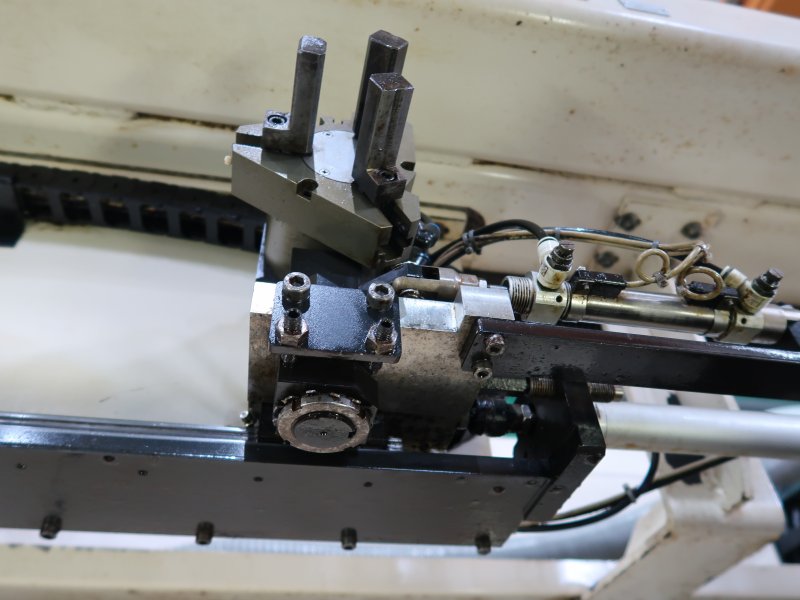

◎ワーク反転装置あり

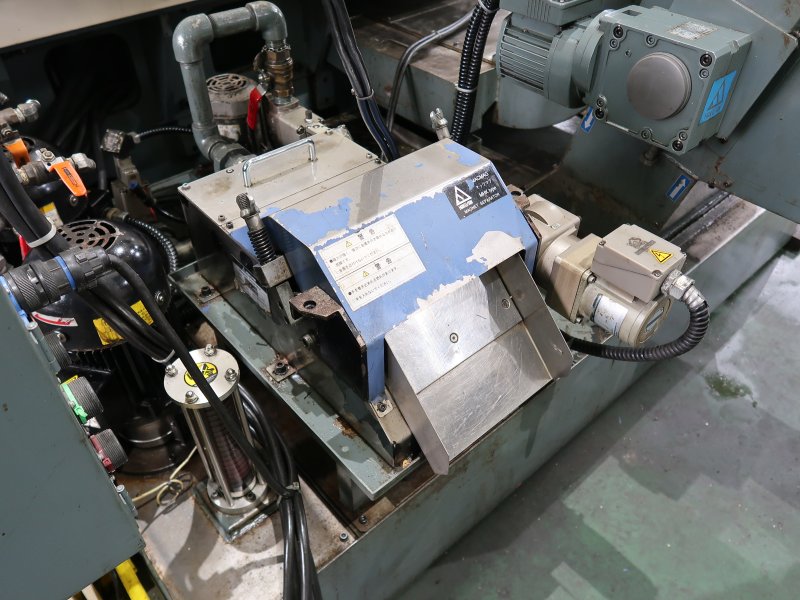

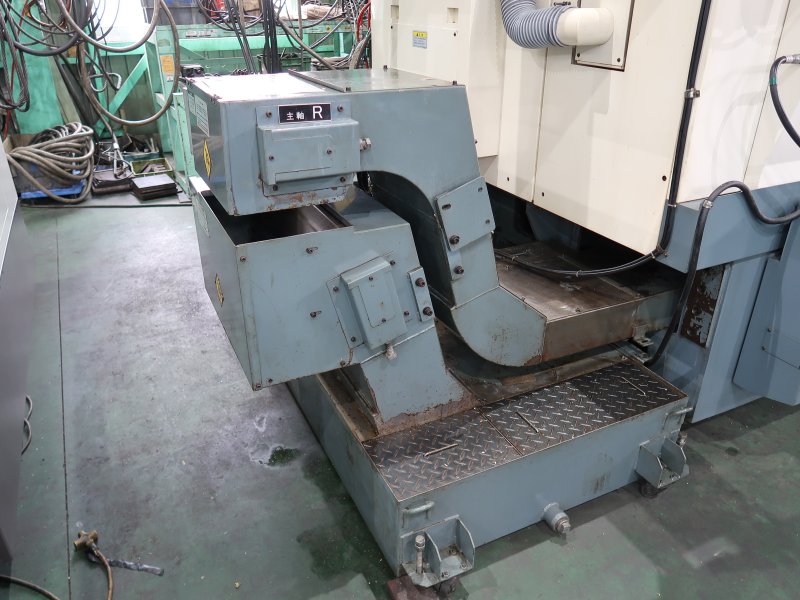

●特殊チップコンベア左出し
●ストッカー無し・コンベア連結
○容量
両主軸間の距離 450mm
最大加工径 φ380mm タッチセッタ取付時はφ310mm ローダー仕様はφ280mm
最大加工長 230mm
床面からの心高 1205mm

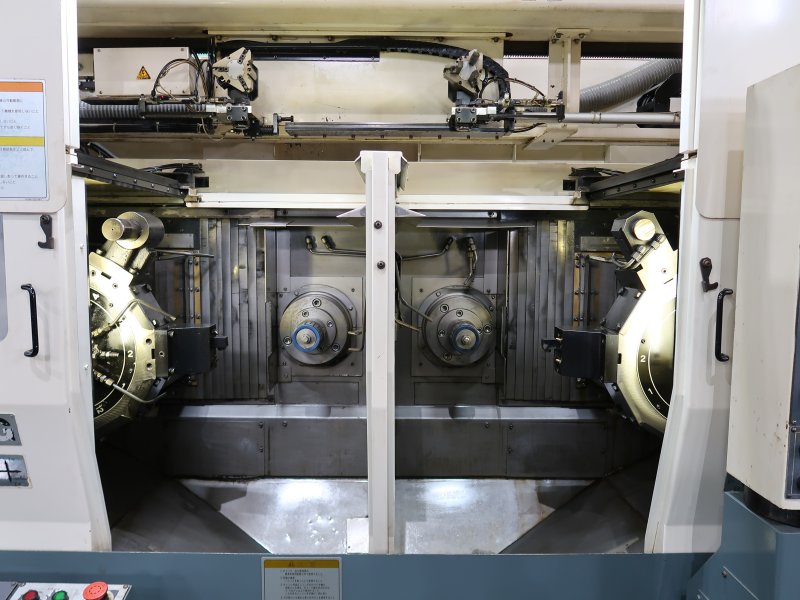

○主軸台
主軸端形状 JIA A2-8
主軸前部の軸径 φ120mm
主軸穴のテーパ 1/20
主軸の貫通穴径 φ82mm
主軸支持法 ローラーベアリングによる2点支持
○主軸駆動
回転速度 20〜2000rpm 無段
主軸速度オーバーライド 50〜200％

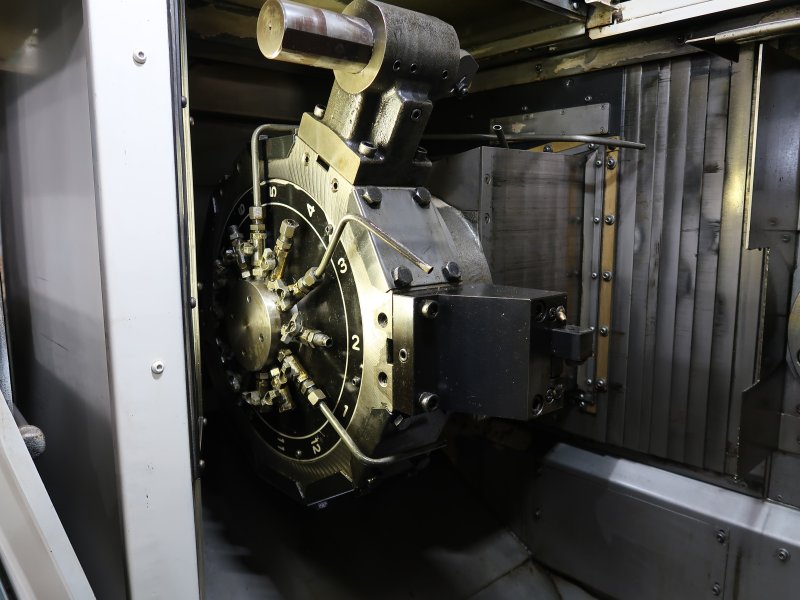

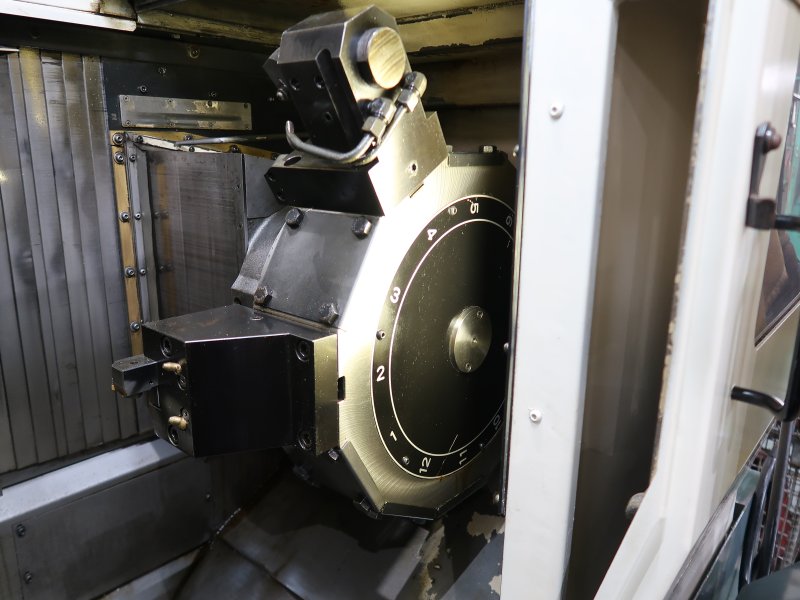

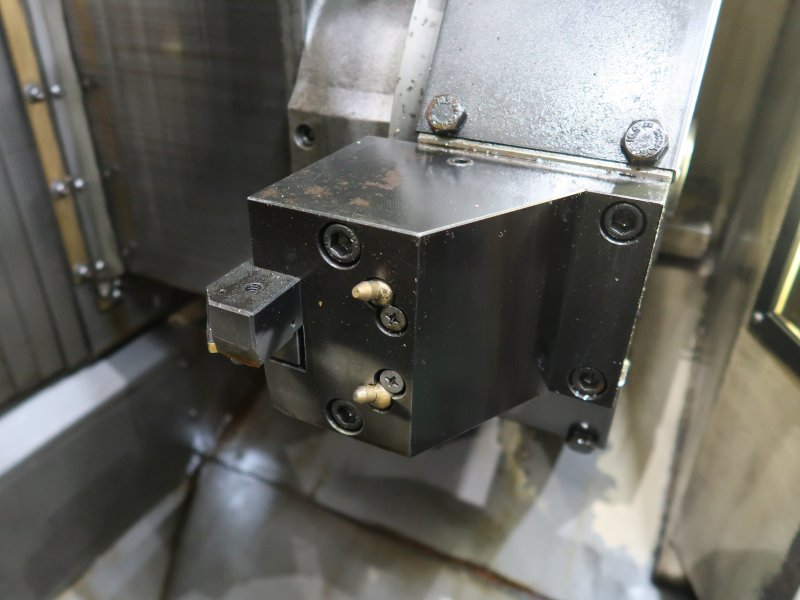

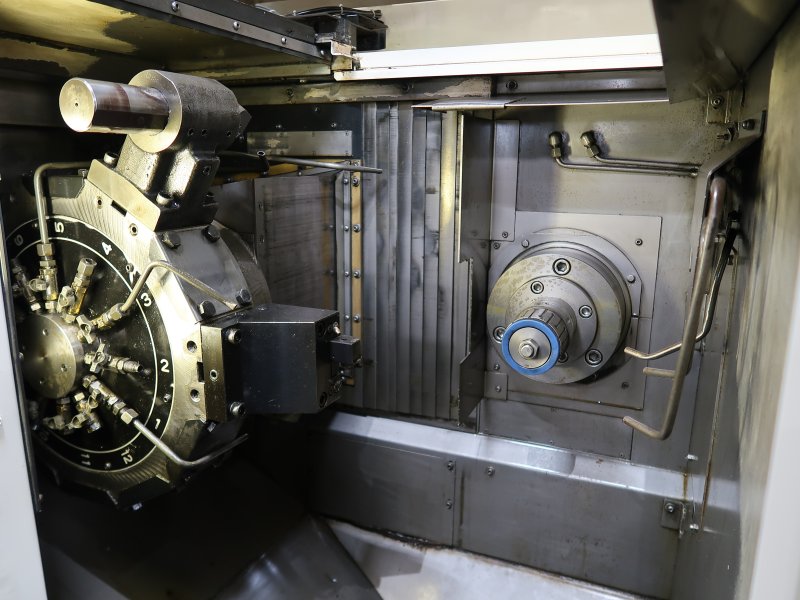

○刃物台
刃物台形式 V12+V12 サーボ
標準使用バイト □25mm
ボーリングバー直径 φ40mm、φ50mm
○送り軸
移動距離 X軸 220mm Z軸 230mm
早送り速度 X軸 24m Z軸 30m/min
切削送り速度 0.0001〜300mm/min
切削送りオーバーライド 0〜200％

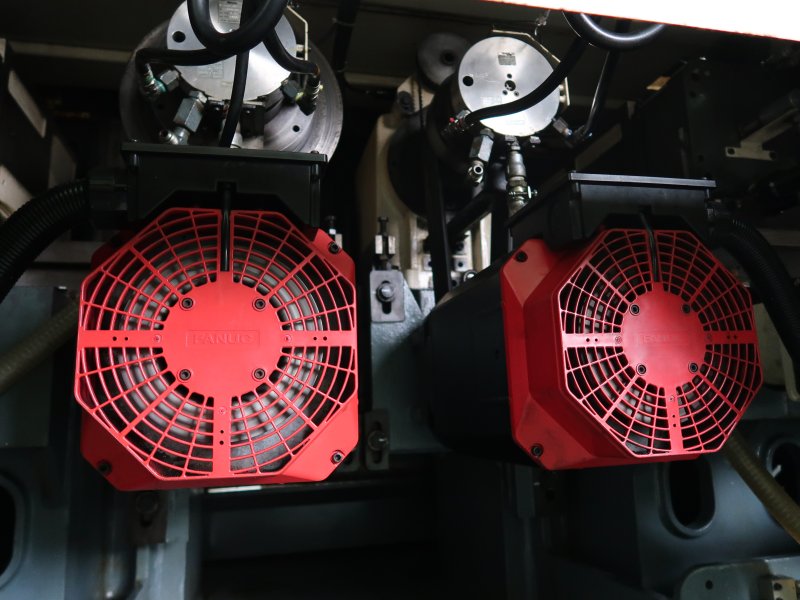

○モータ

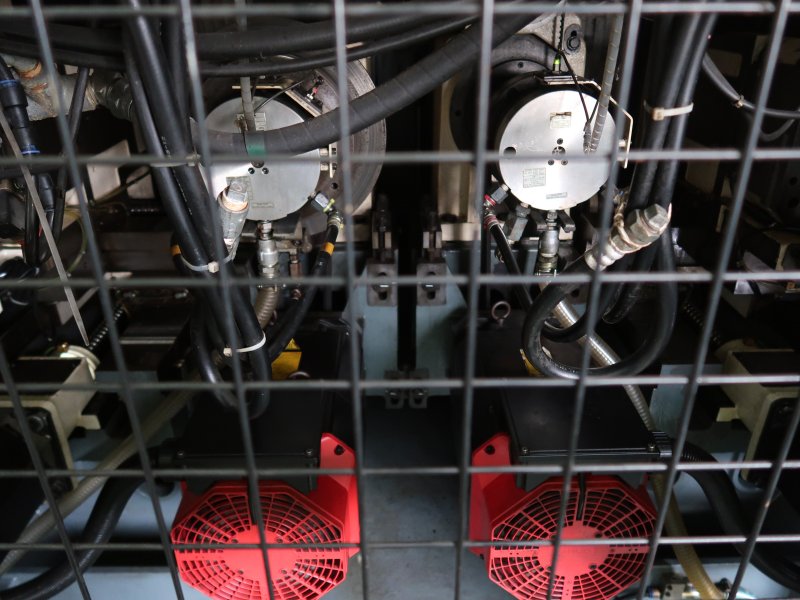

主軸用 30分/連続 AC18.5/15kw×2

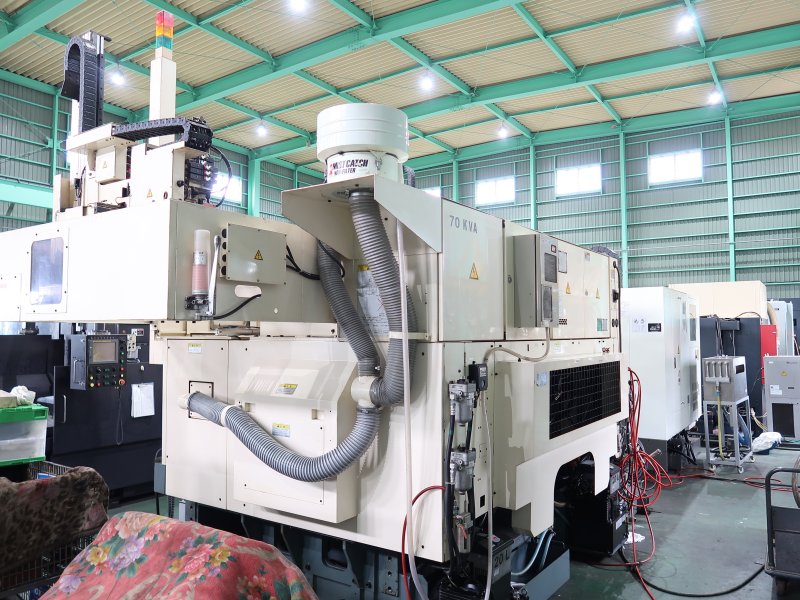

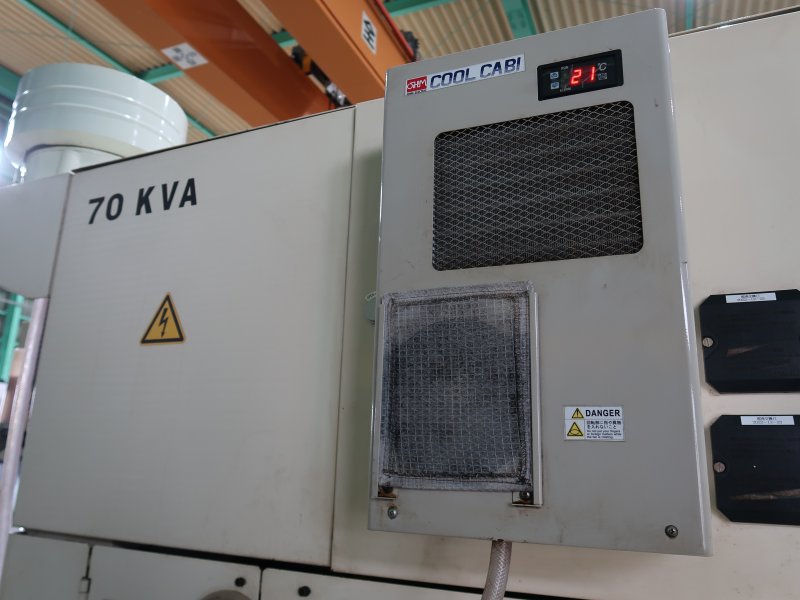

電源総容量 70KVA
○タンク容量
クーラント用 300L
油圧ユニット用 40L×2
潤滑油用 6L
○機械の大きさ

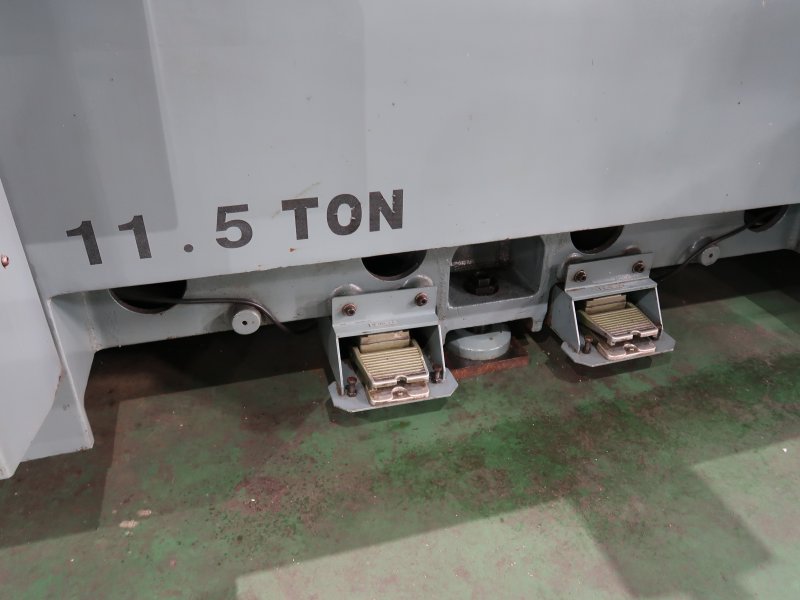

寸法 幅5100mm×奥行2750mm×高さ4052mm 質量11500��
|
