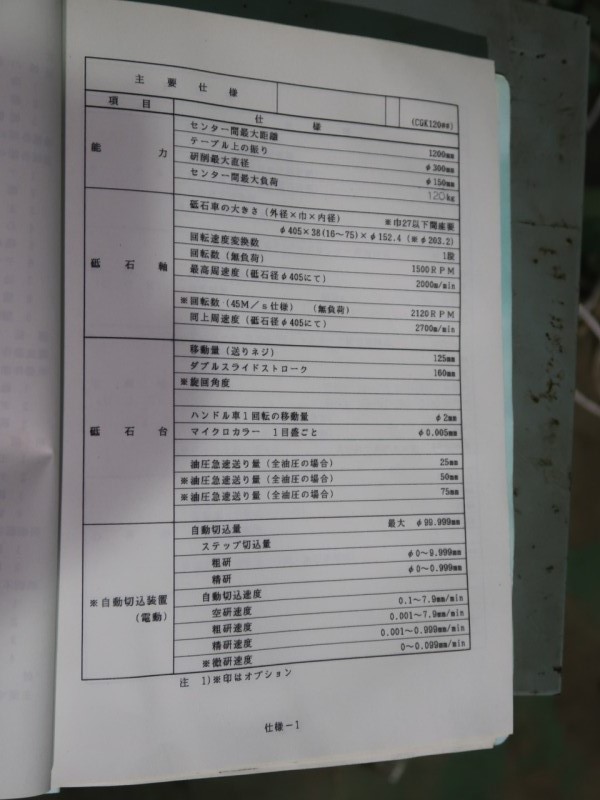

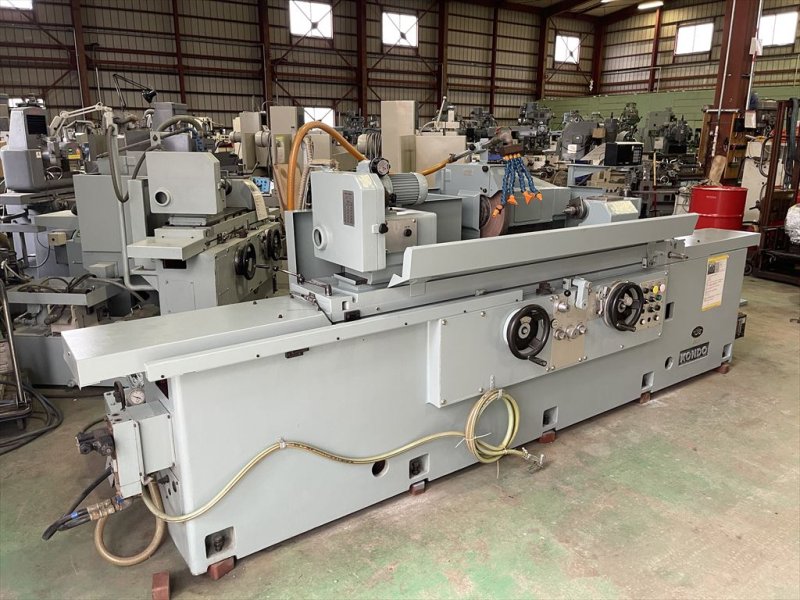

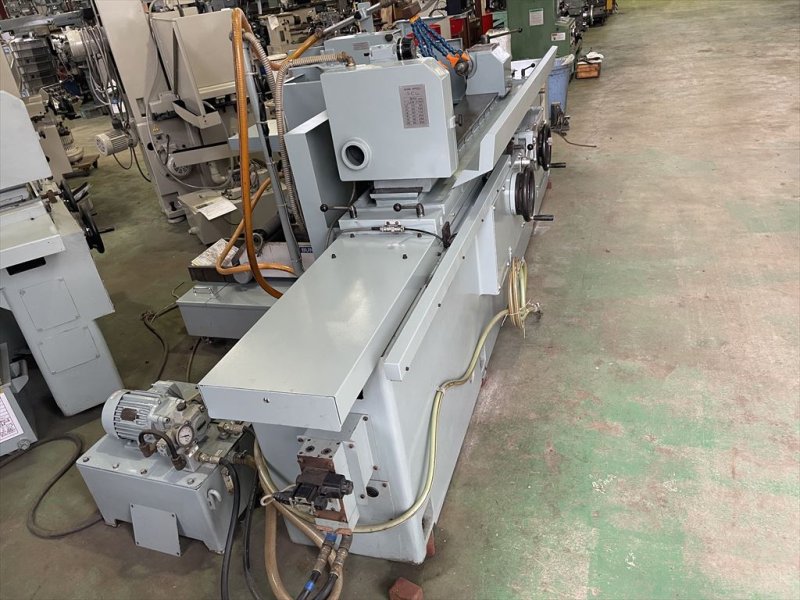

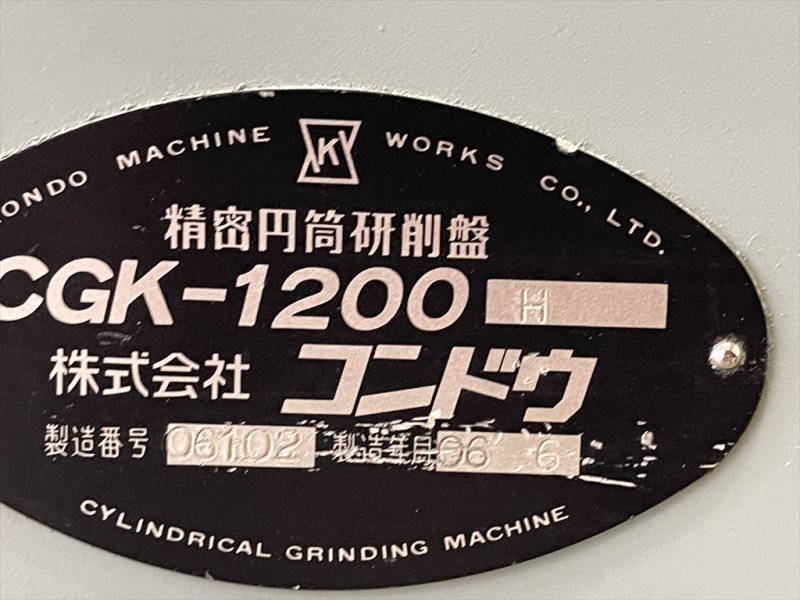

機械仕様 |

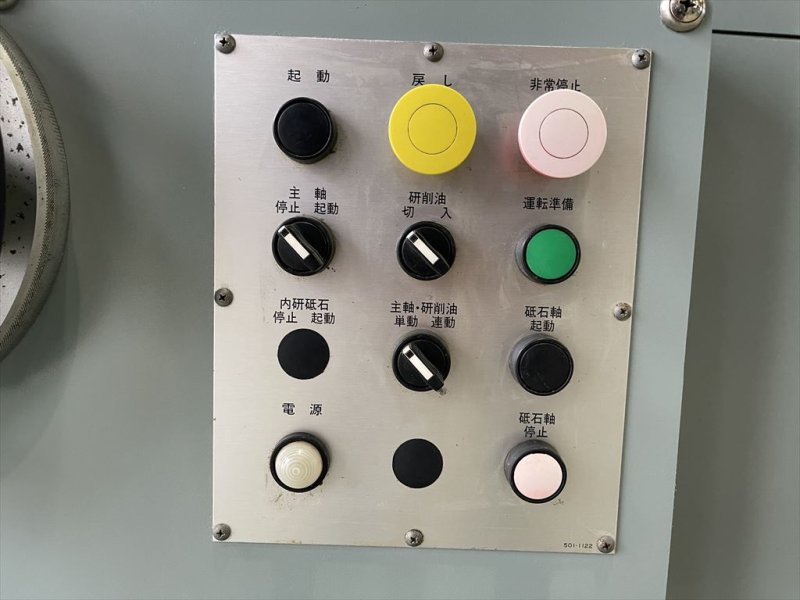

○機械仕様
砥石切込は手動操作式 自動切込機能はありません

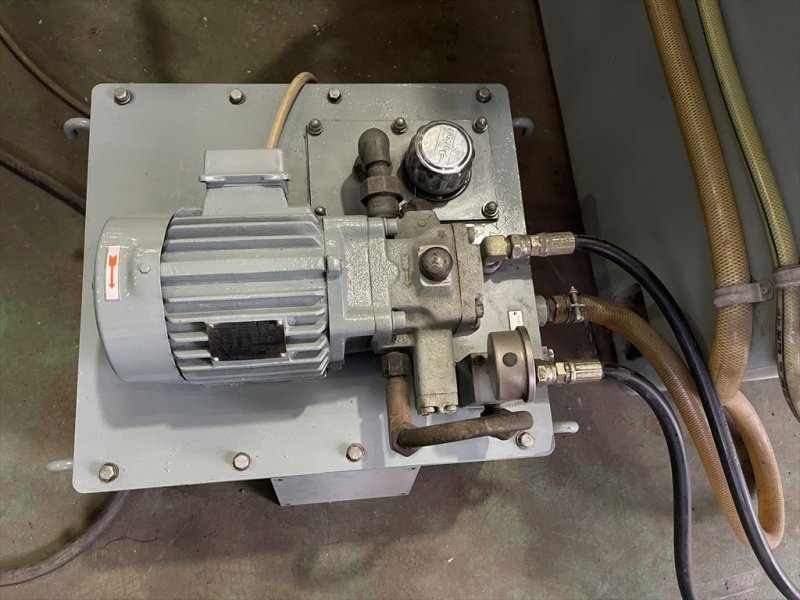

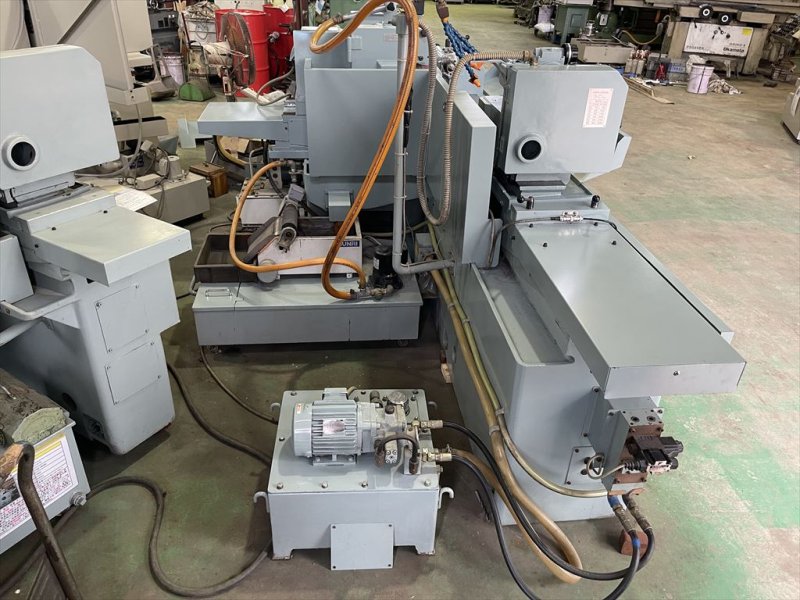

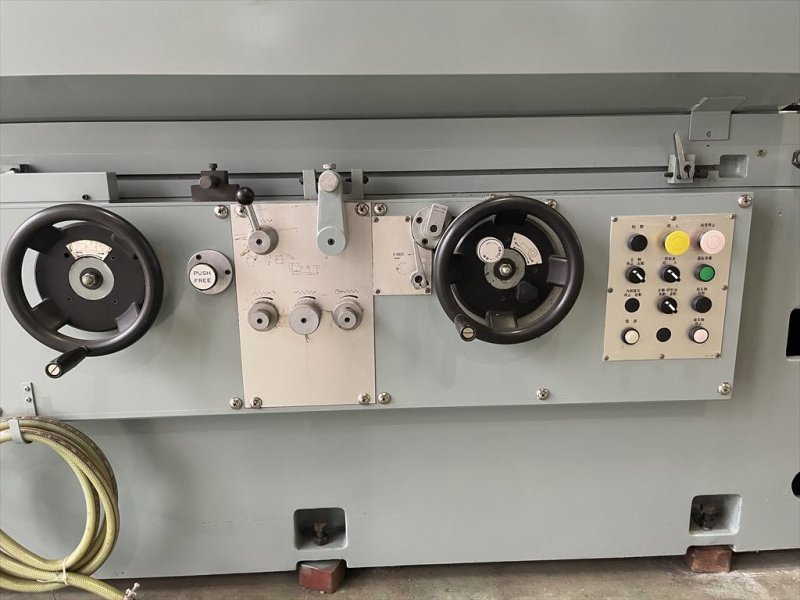

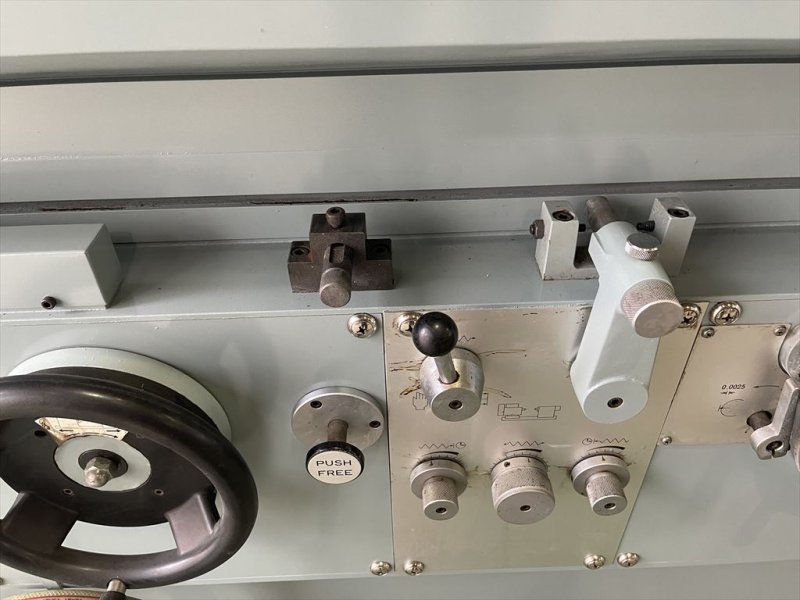

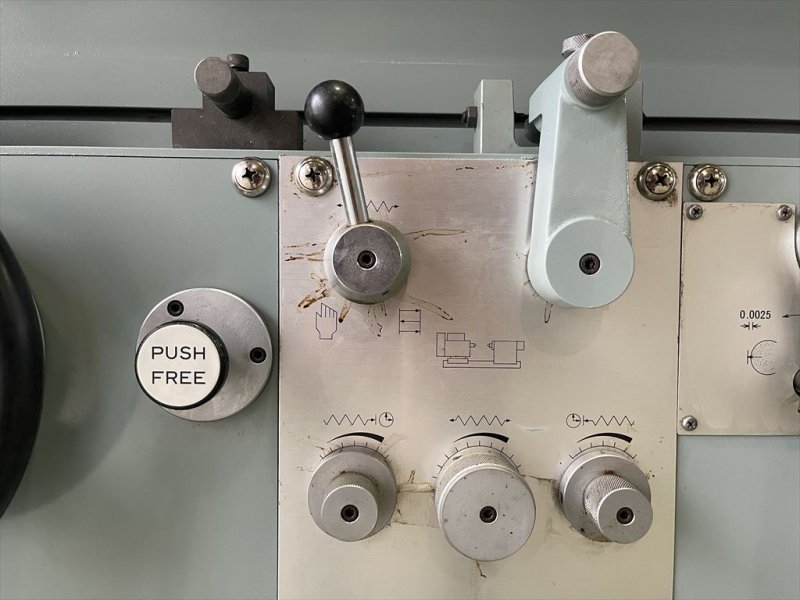

テーブル左右送りと砥石台急速前進は油圧駆動

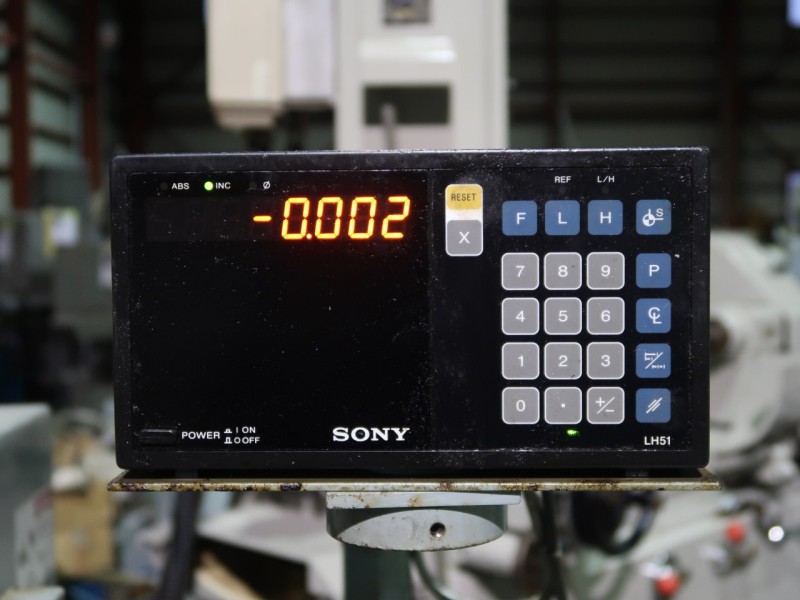

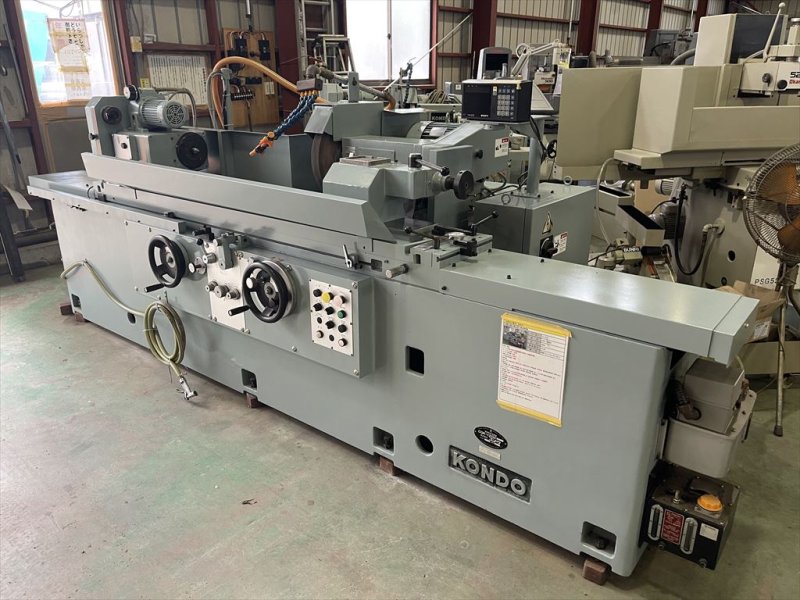

テーブル左右にデジタル付き
○能力・容量
テーブル上振り φ300mm
センター間距離 1200mm
研削外径 φ150mm ワーク重量 120��

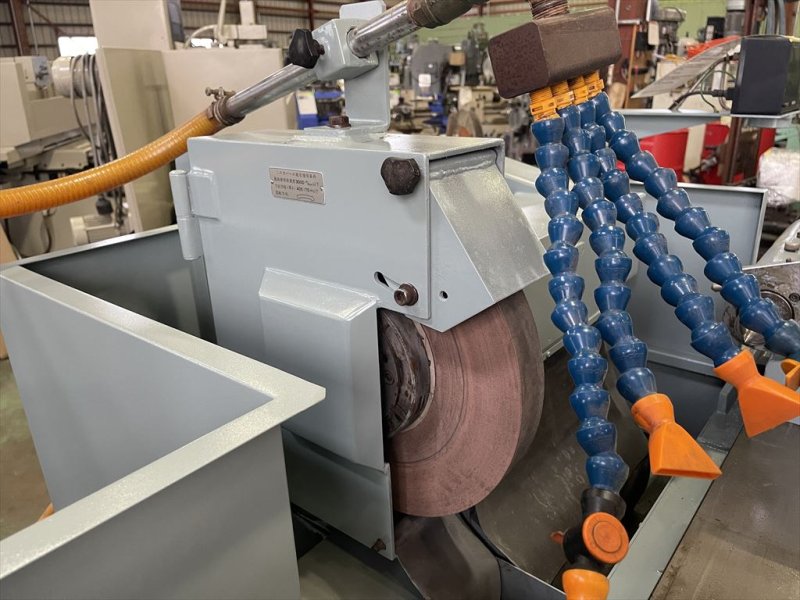

○といし

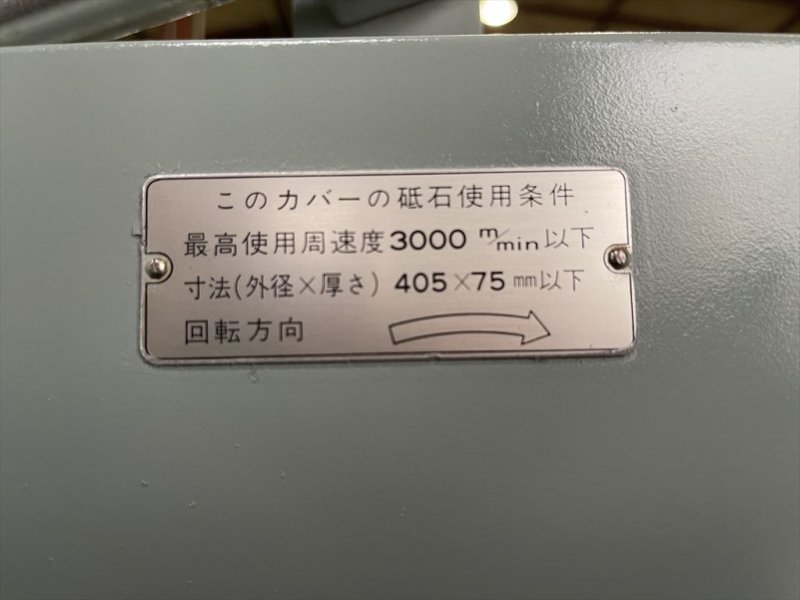

砥石寸法 外径φ405×幅16〜75×内径φ152.4mm

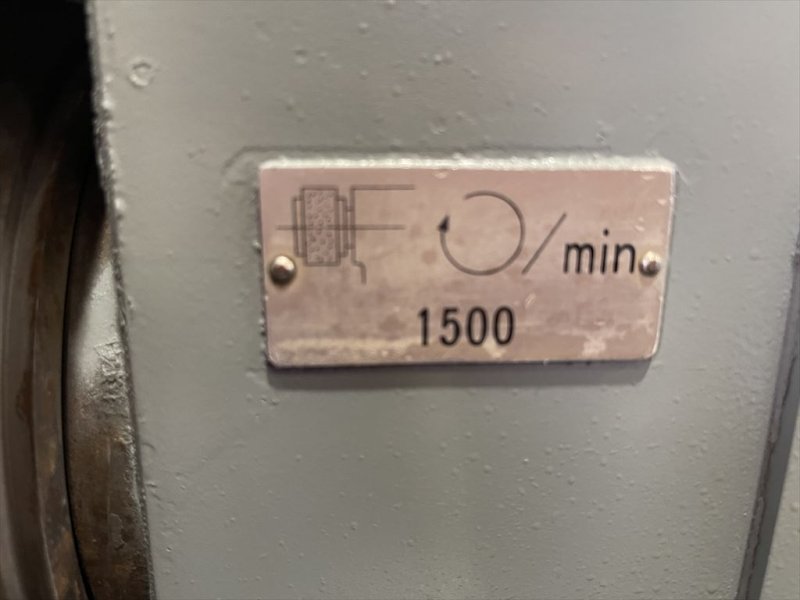

回転速度 1500rpm 最高使用周速度2000m/min

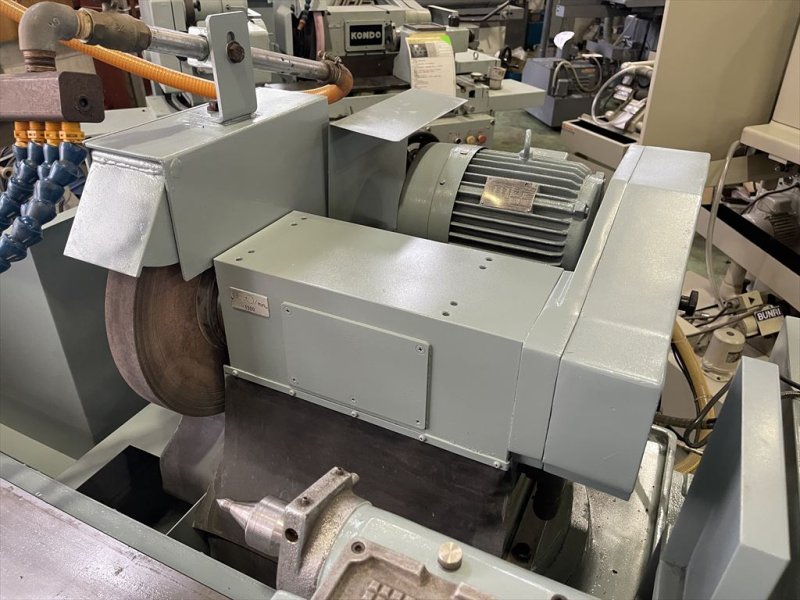

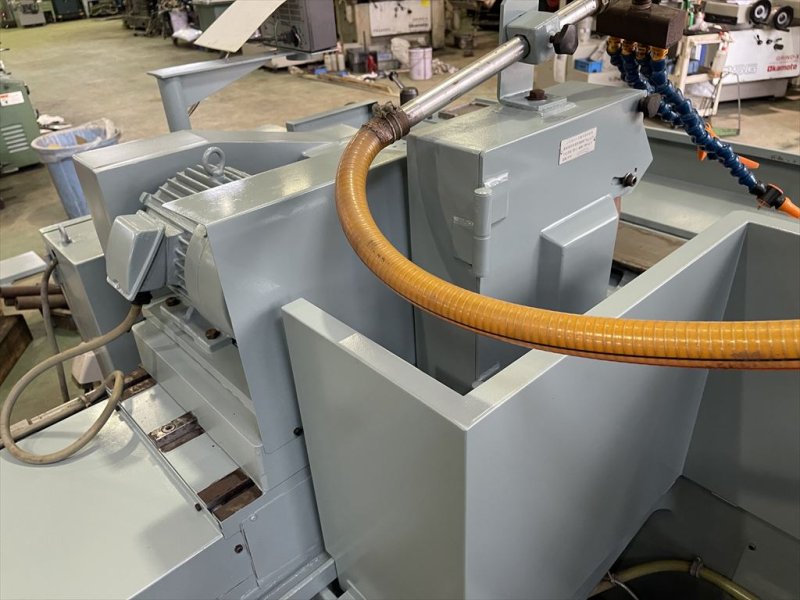

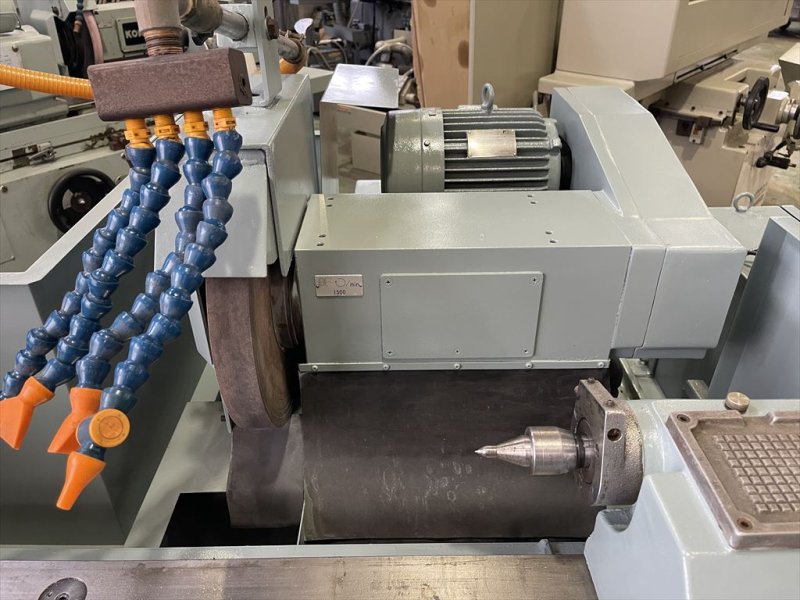

○砥石台
旋回角度=非旋回式
全移動量 150mm [手送り125mm+早送り25mm]

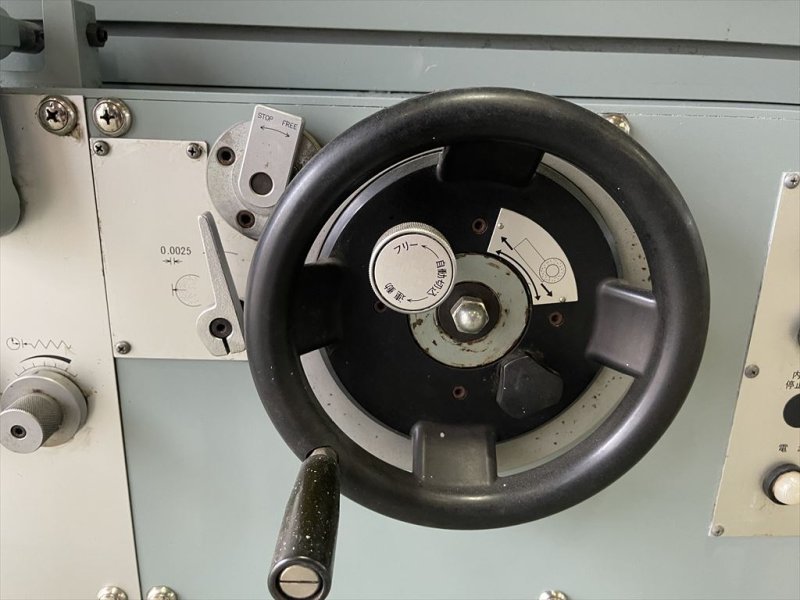

カラー1目盛りの移動量 φ0.005mm

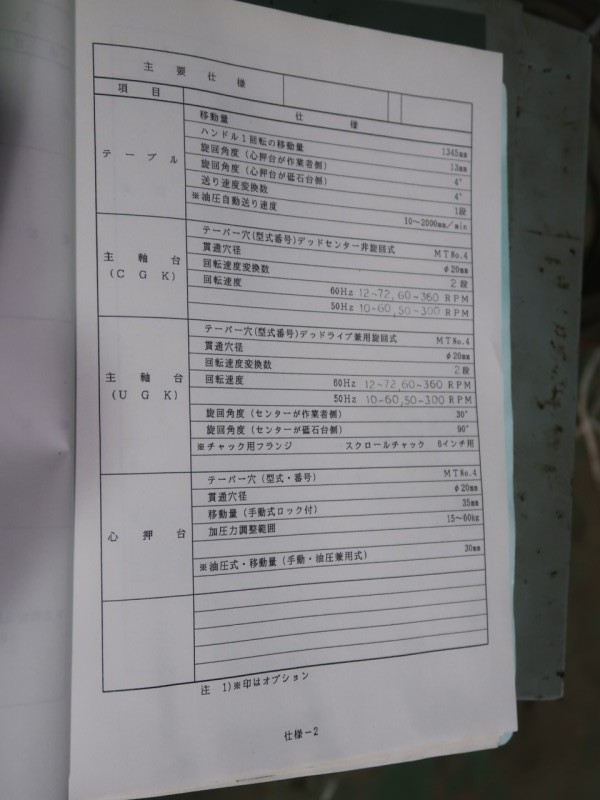

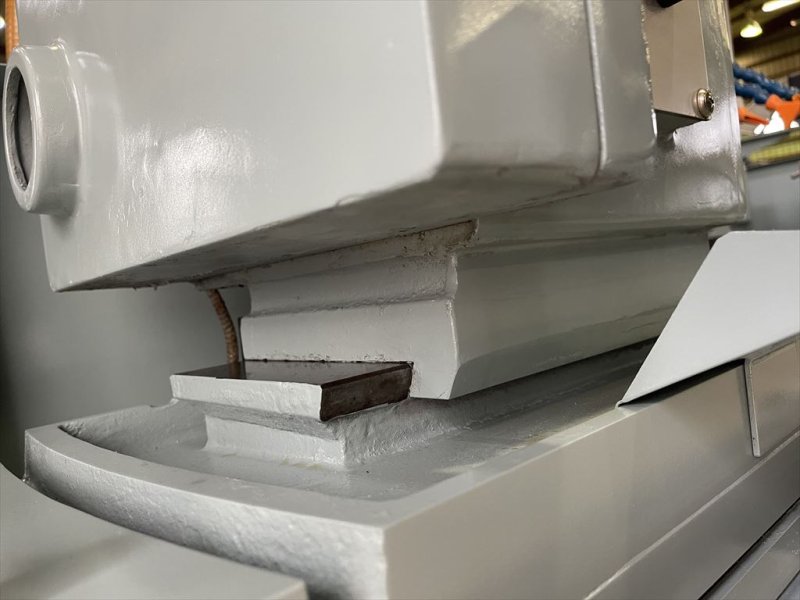

○テーブル
旋回角度=右旋回4°〜左旋回4°
移動量 1345mm
ハンドル車1回転の移動量 13mm
送り速度(油圧) 10〜2000mm/min

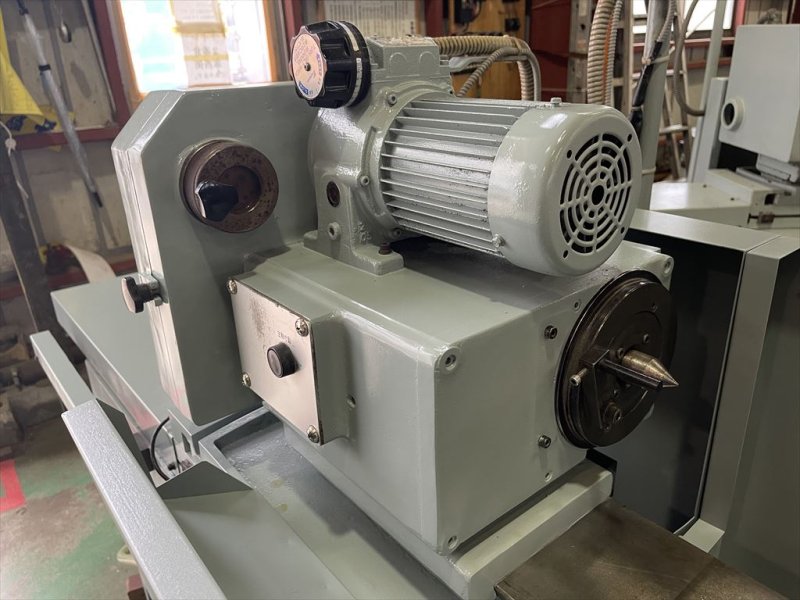

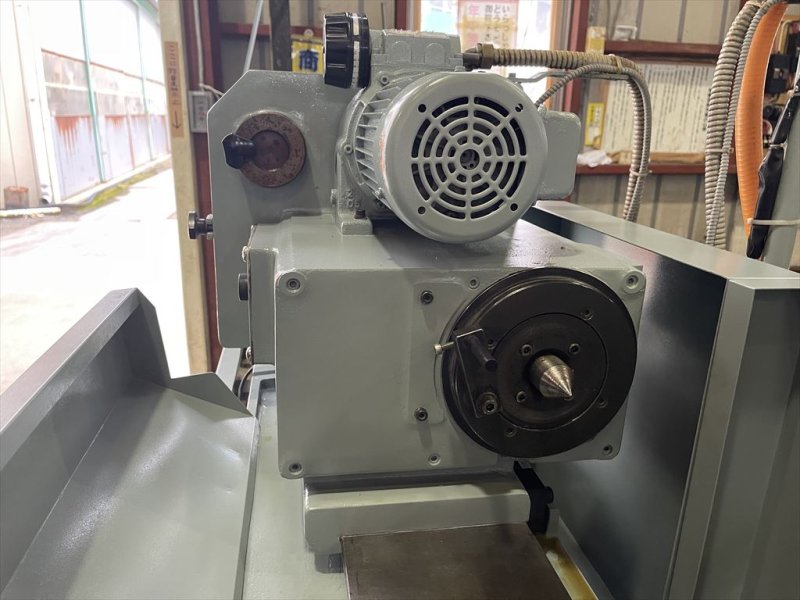

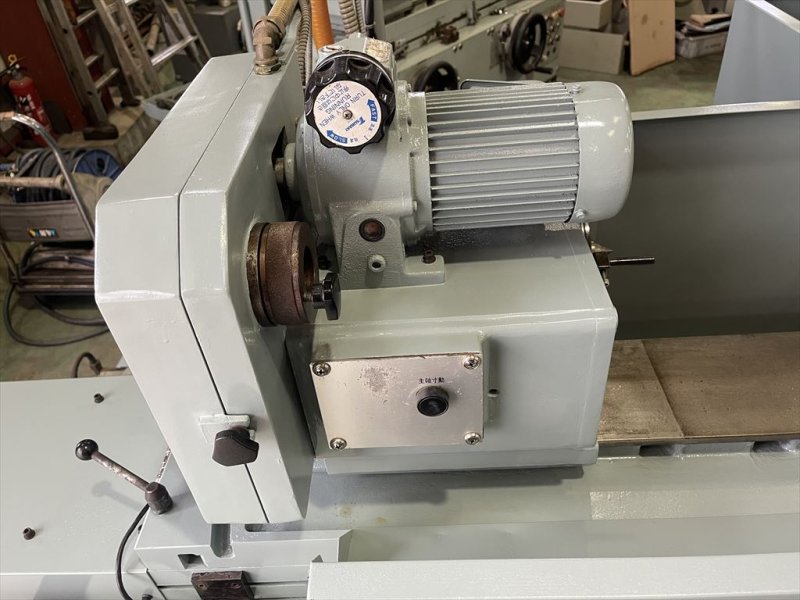

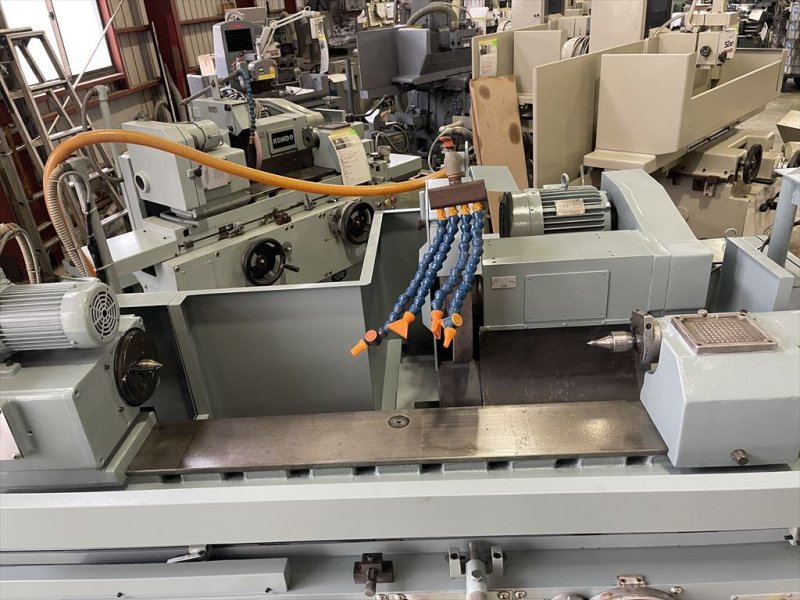

○ワーク主軸台
旋回角度=非旋回式 デッドセンタ方式
シャンク穴 MT,4 貫通穴径 φ20mm

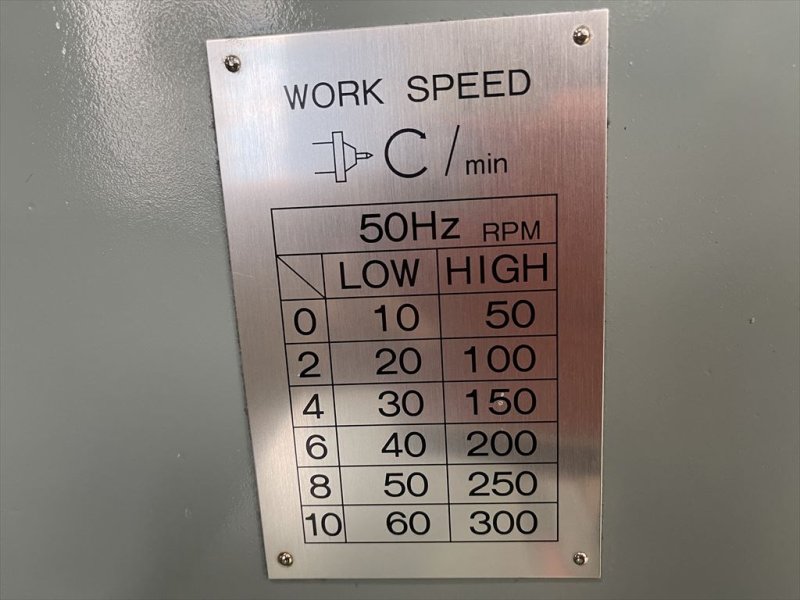

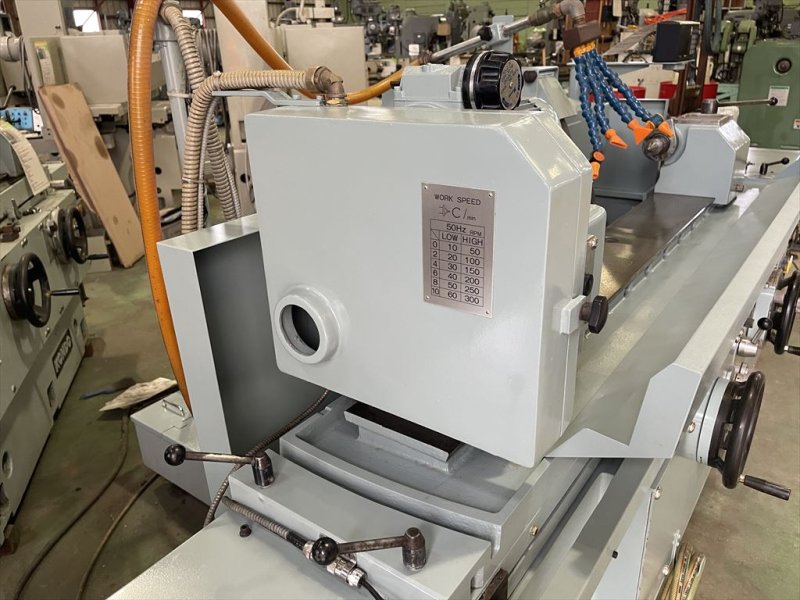

回転速度 50Hz・10〜60/50〜300rpm 60Hz・12〜72/60〜360rpm

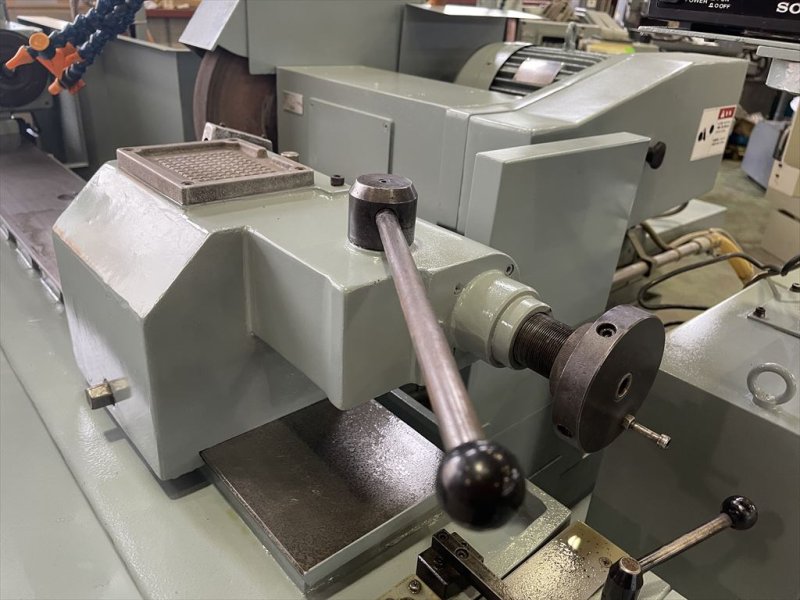

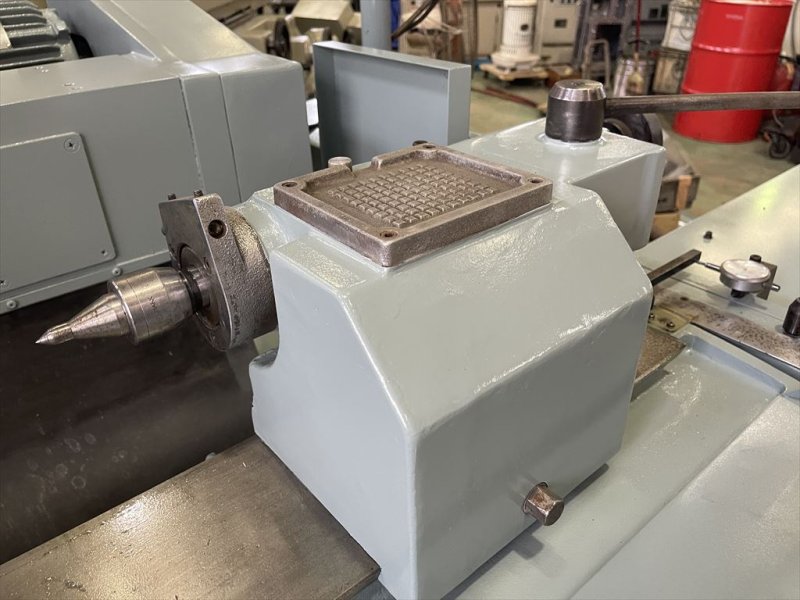

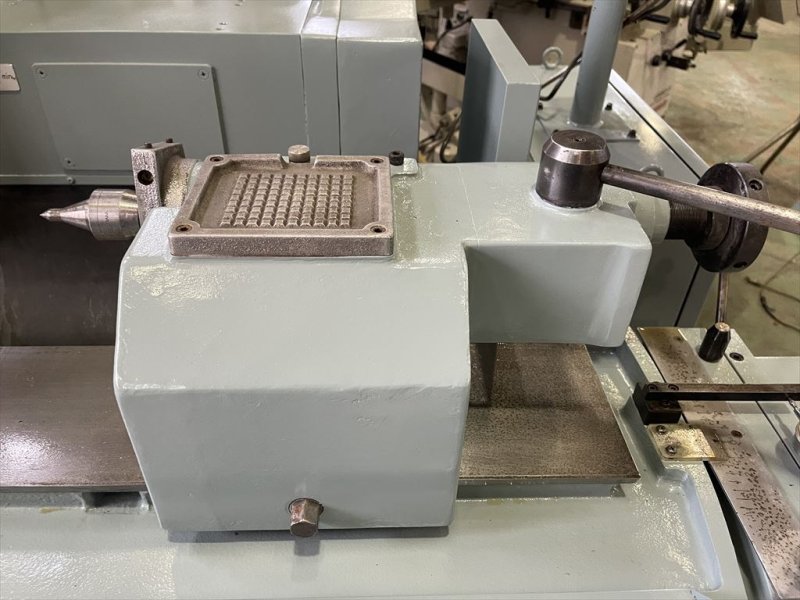

○心押台
テーパ穴 M.T ��4
引込量 35mm 加圧力調整範囲 15〜60��

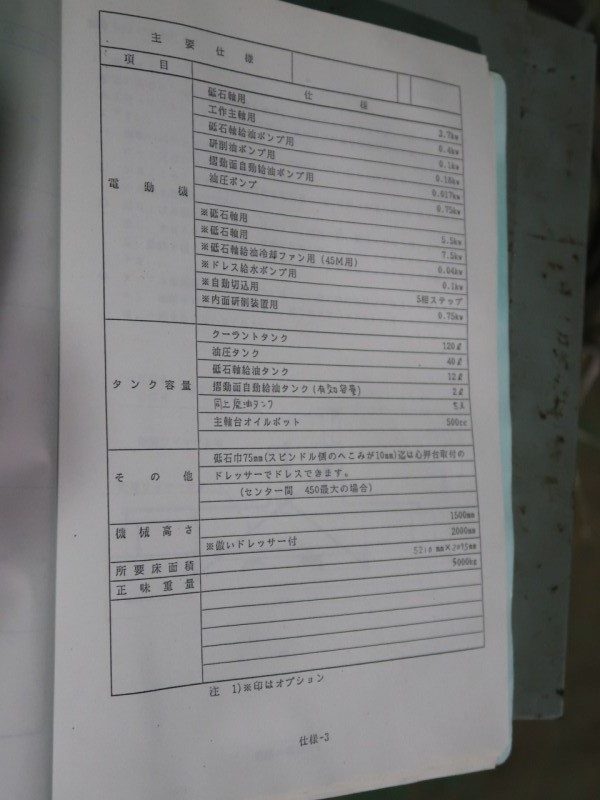

○モータ

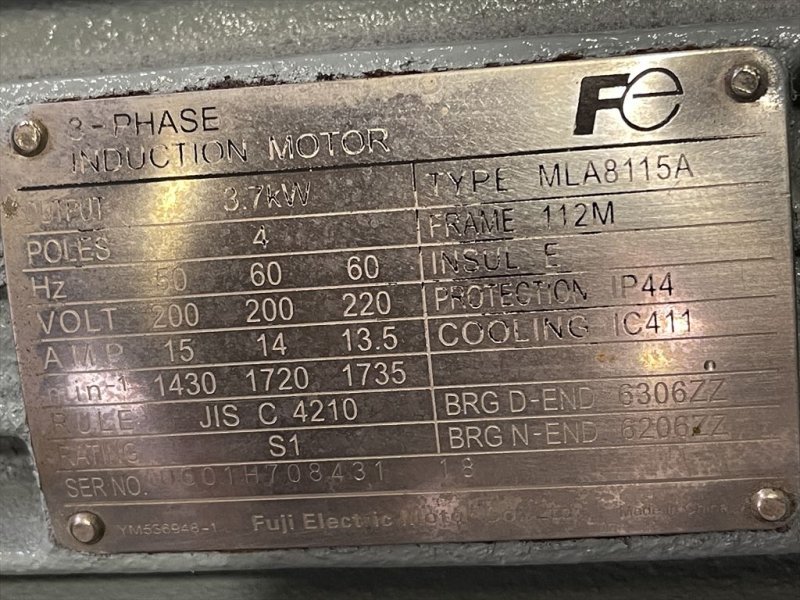

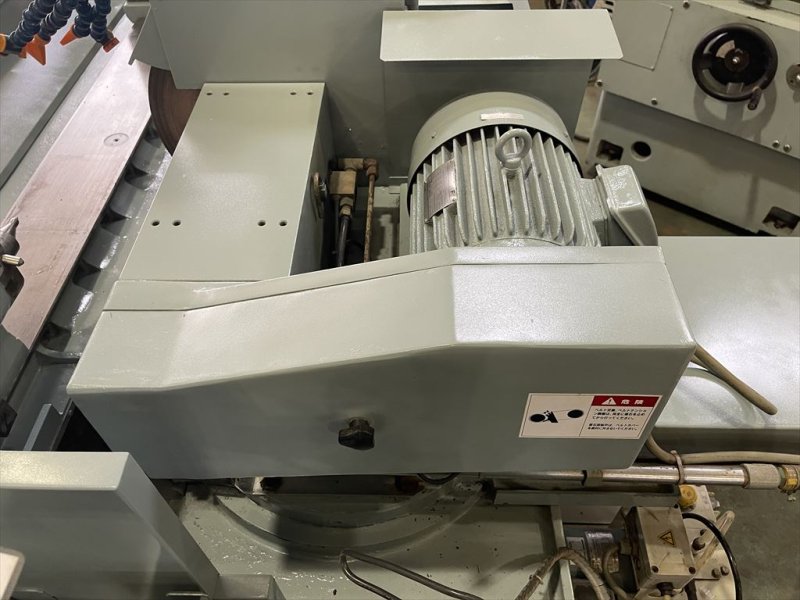

砥石軸用 3.7kw 4P

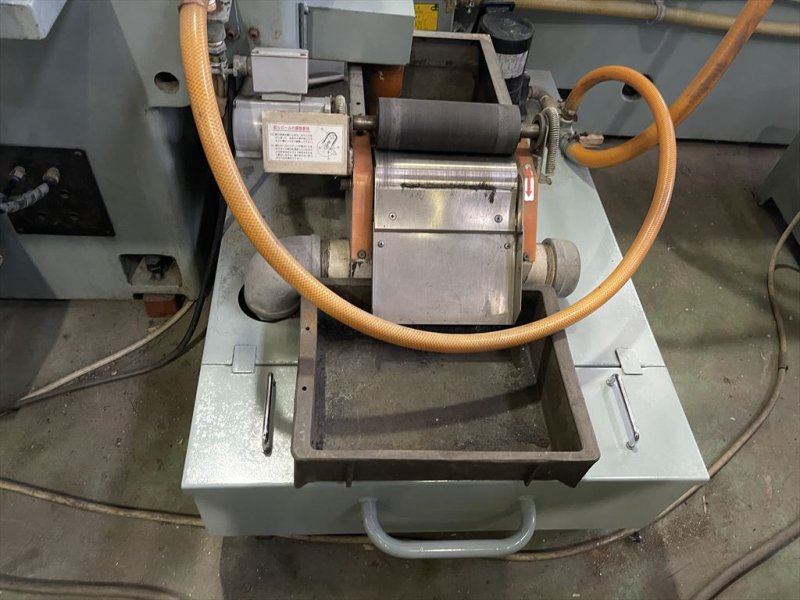

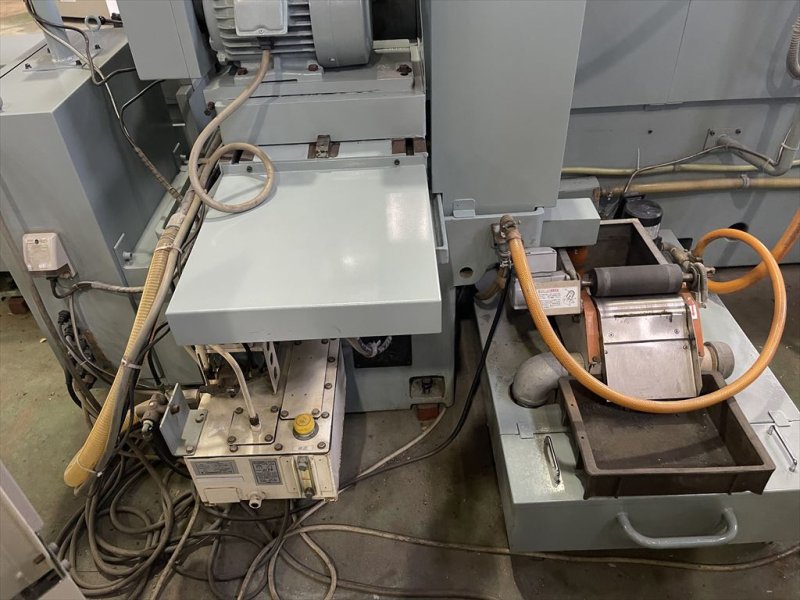

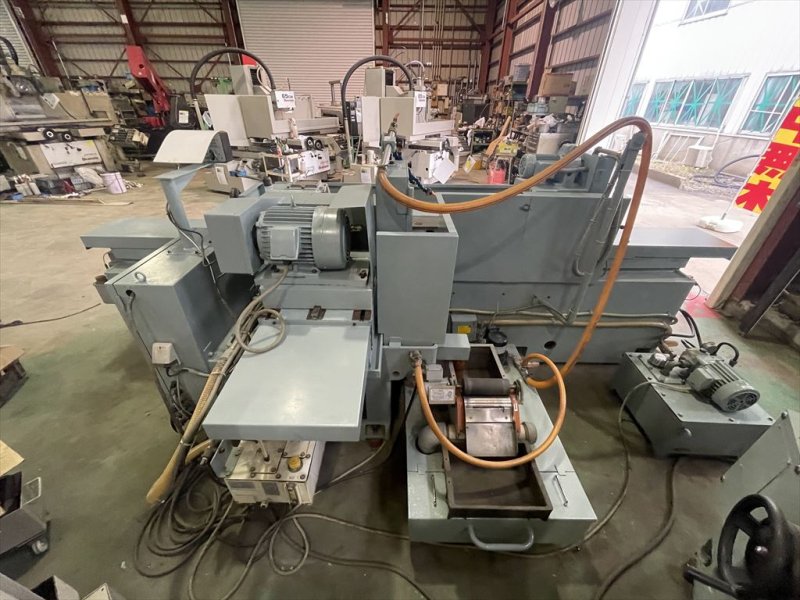

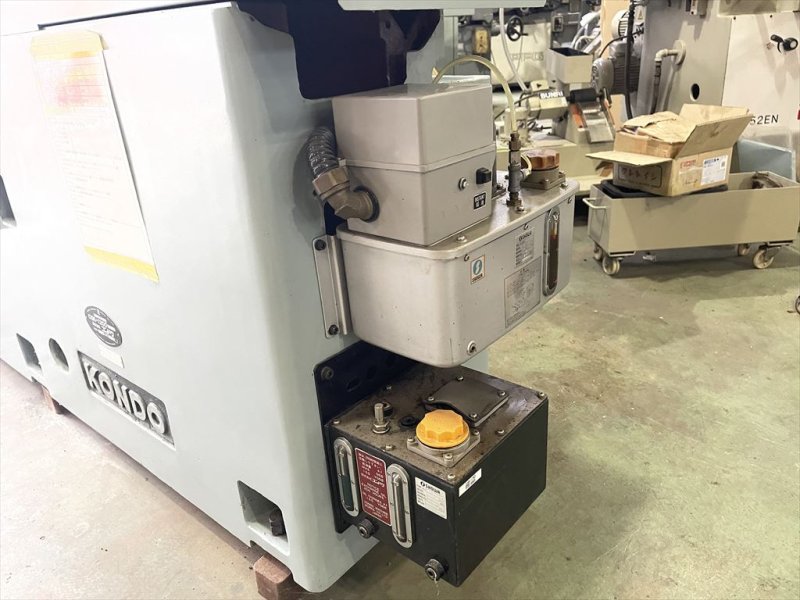

○タンク容量

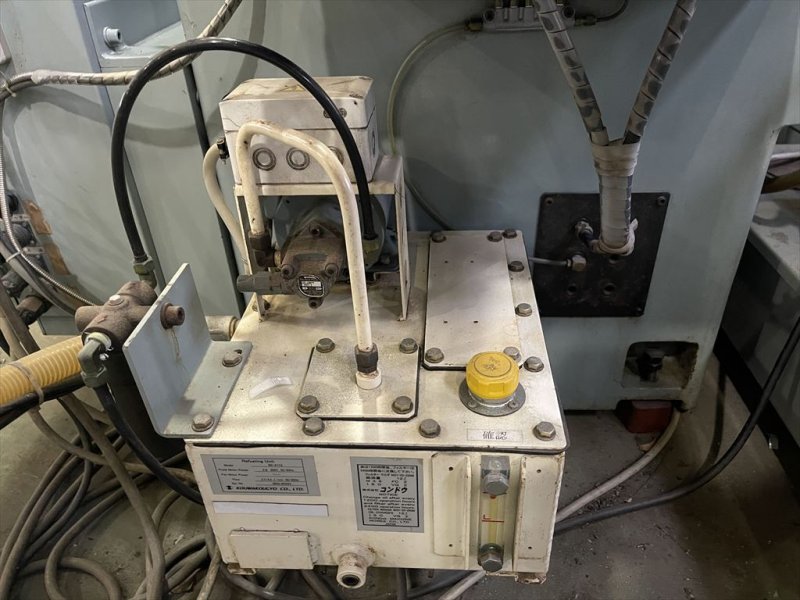

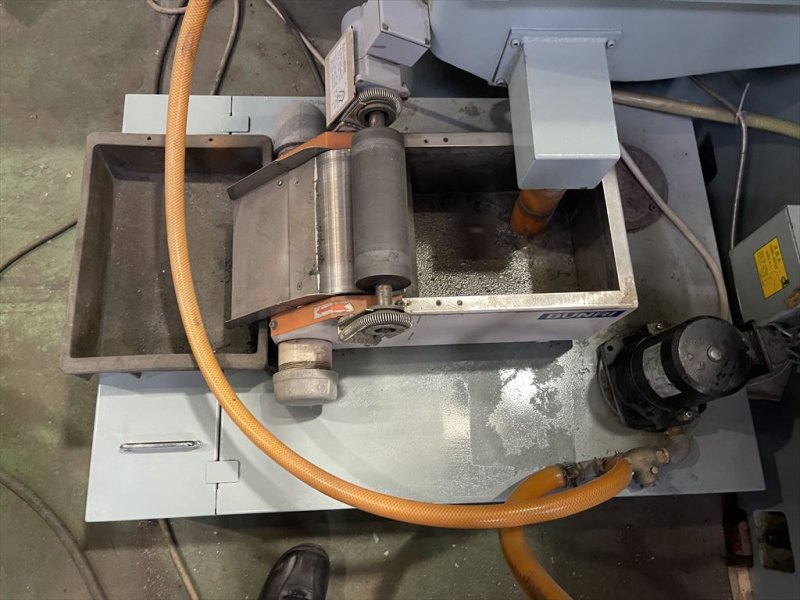

クーラントタンク 120L 油圧タンク 40L

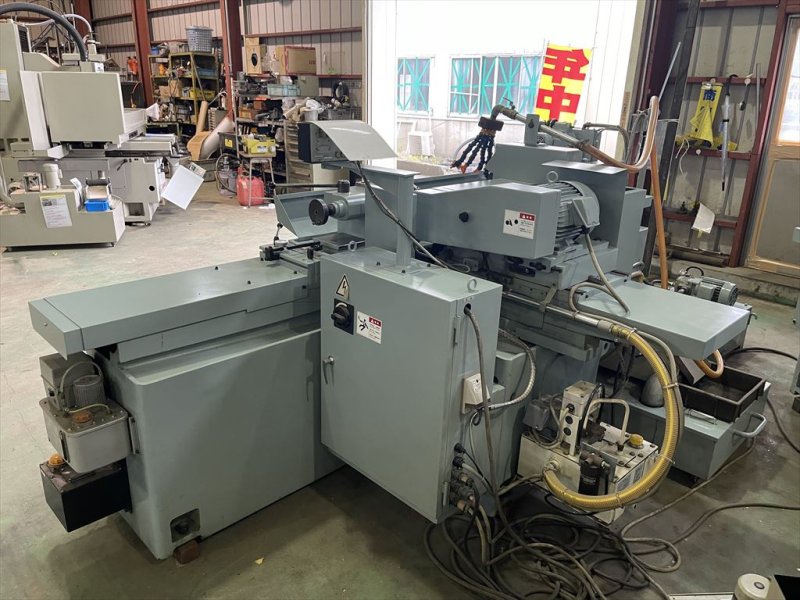

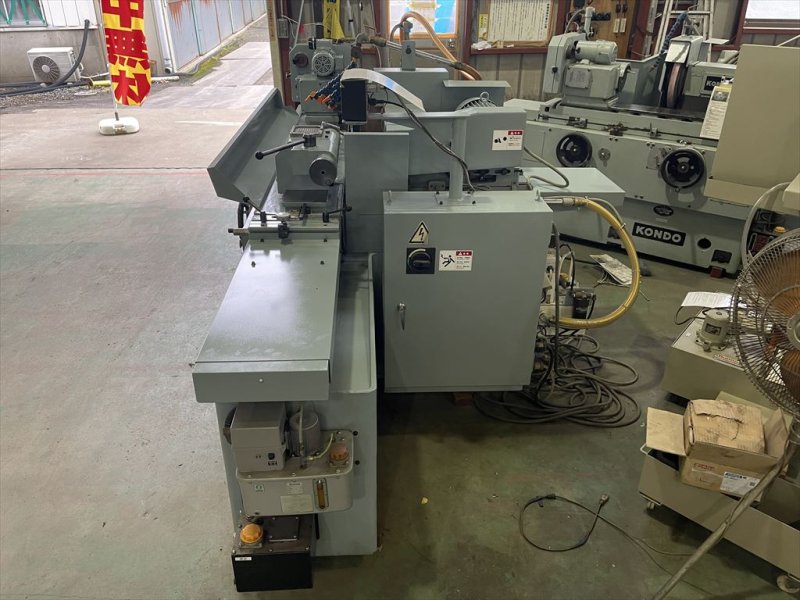

○機械の大きさ
寸法 幅5200×奥行1800×高さ1700mm
重量 5000��
|
