機械仕様 |
〇主な仕様

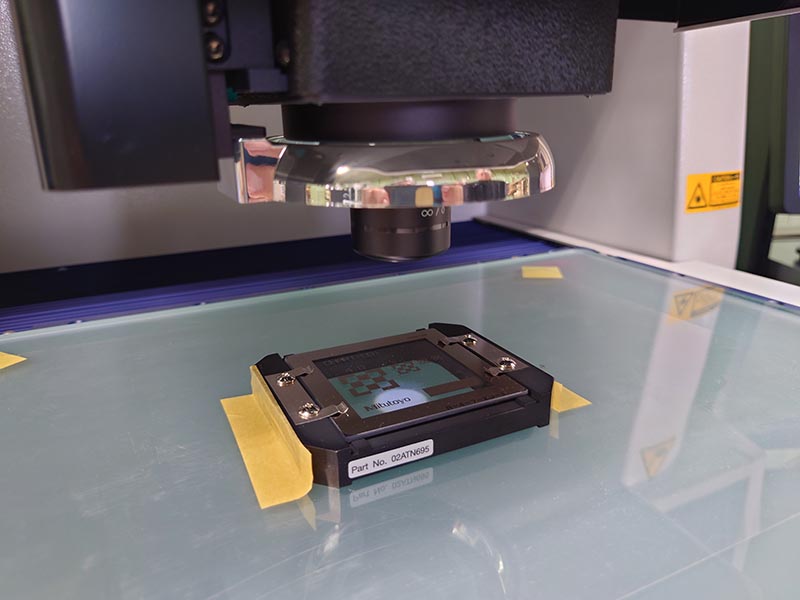

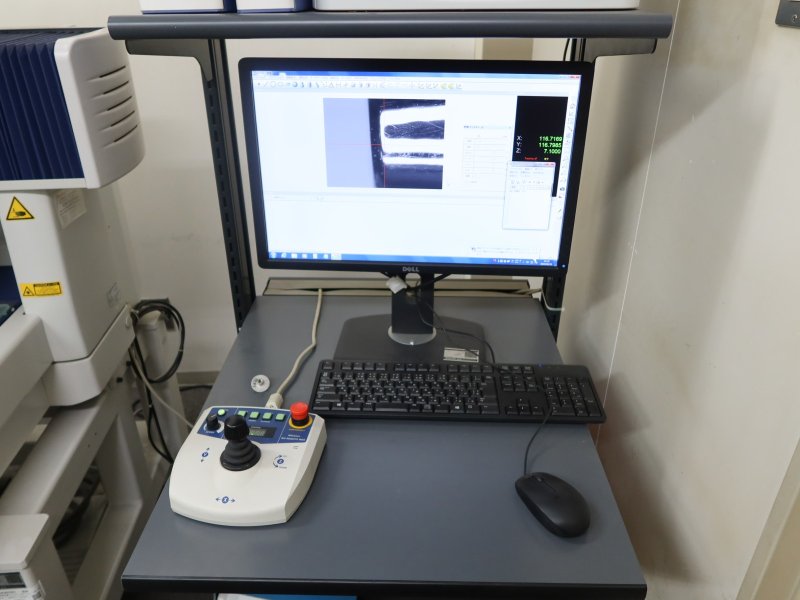

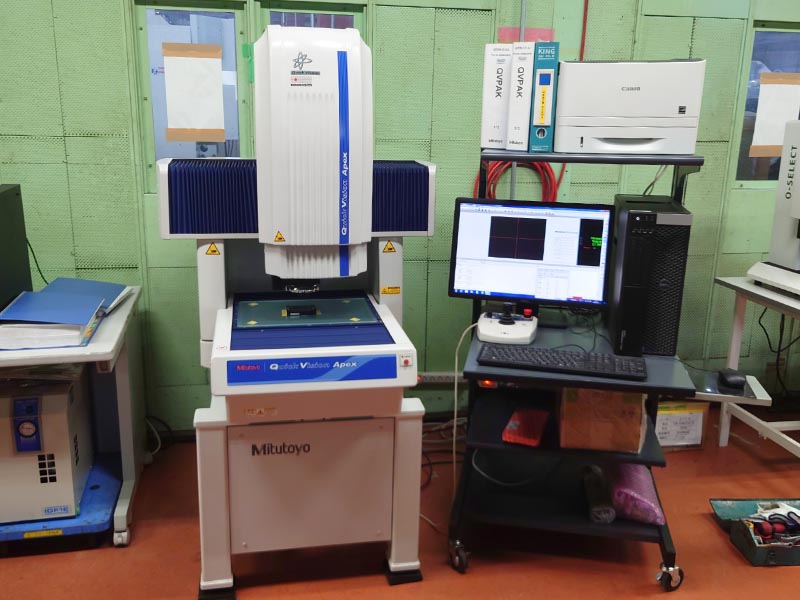

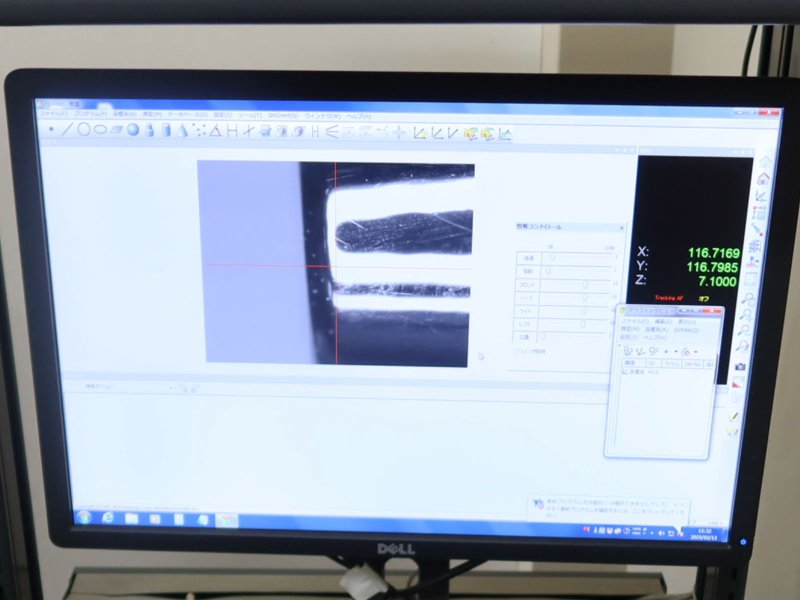

カメラユニットとＸＹサーボモーターにより非接触での自動計測が可能
プリント基板など抵触できない測定ワークの計測に最適
高さ変化に合わせてフォーカスするTAF トラッキングオートフォーカス装備
TAF 機能はレーザー照射により 高精度を実現

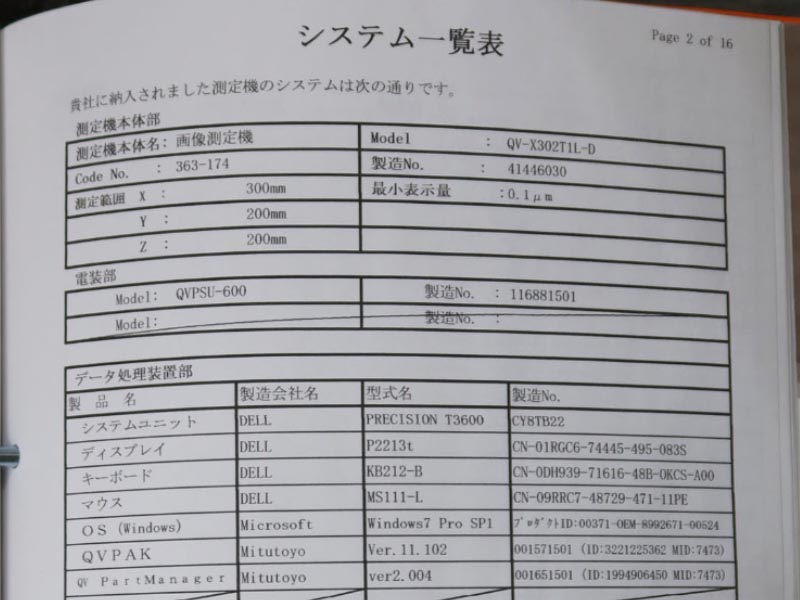

〇ソフト・PC

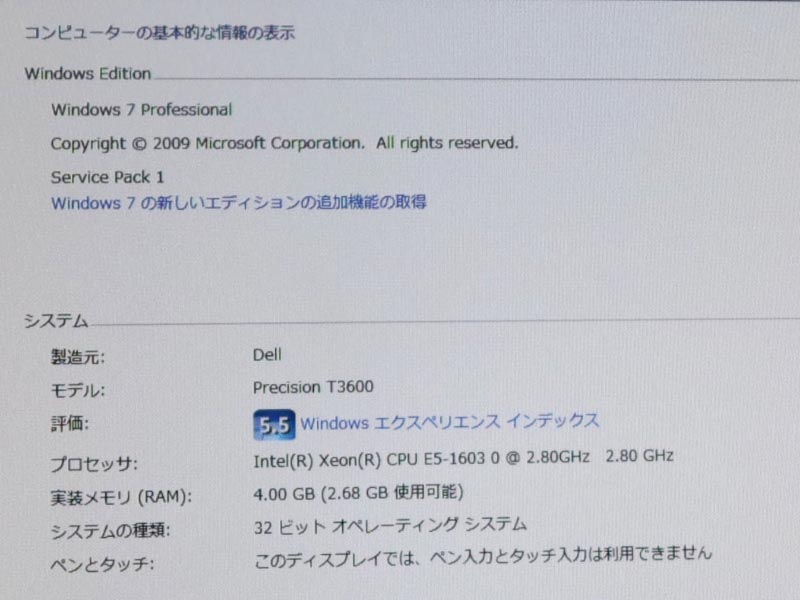

Windows7 Pro SP1

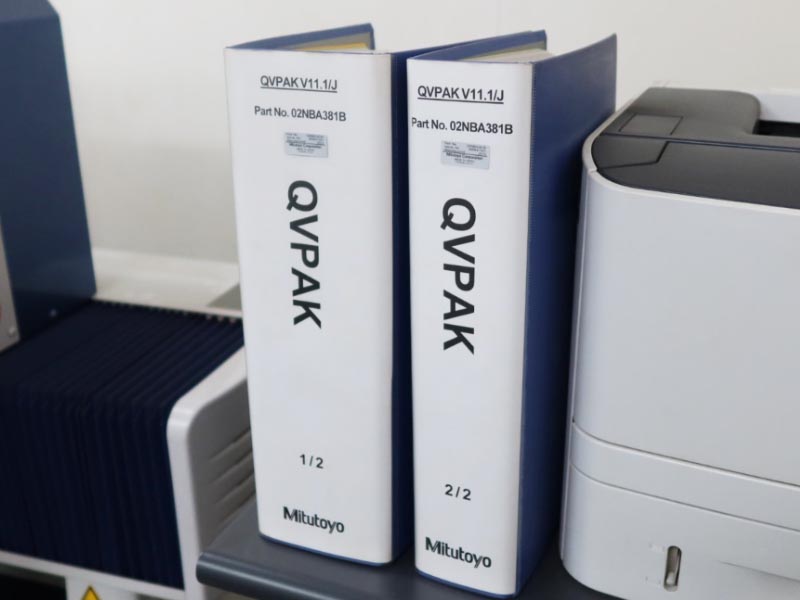

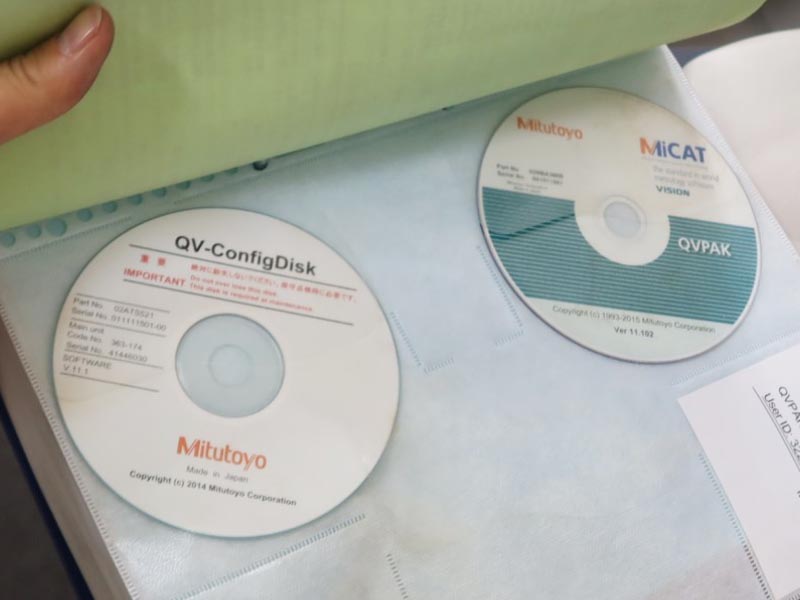

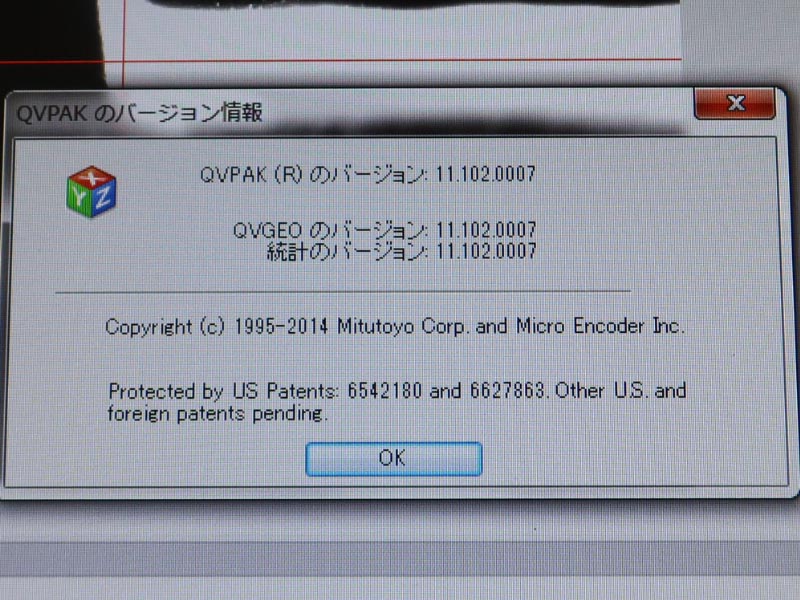

Mitsutoyo QVPAK v11.102
PV PartManager Ver2.004
〇測定範囲
XYZ 前後 300mm x 左 200mm x 高さ 200mm

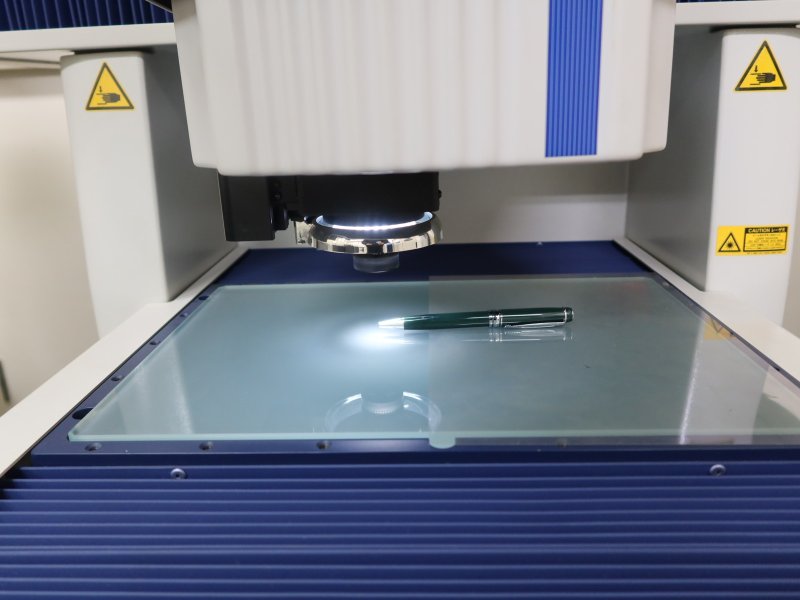

〇積載台
載物ガラス大きさ 300mm×200mm
最大積載質量20kg
〇測定精度
最小表示量 0.0001mm 0.1μｍ
測長ユニット リニアエンコーダ

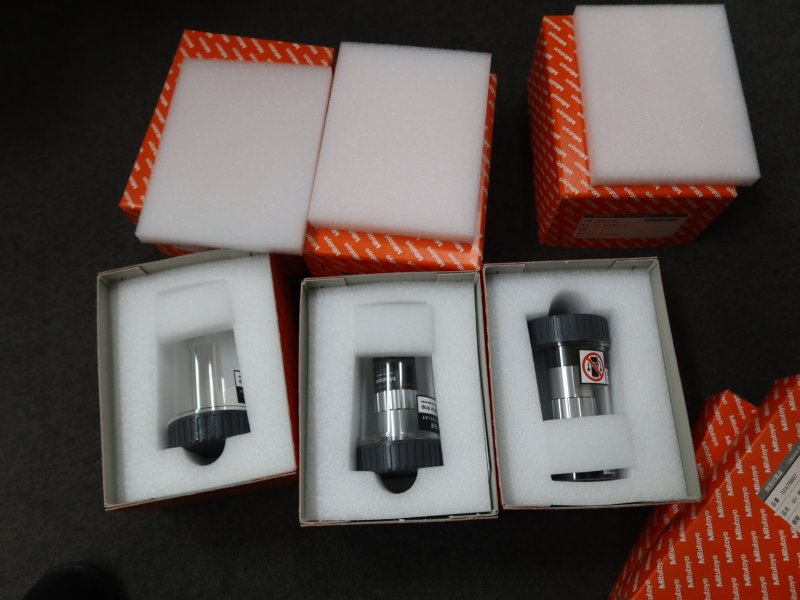

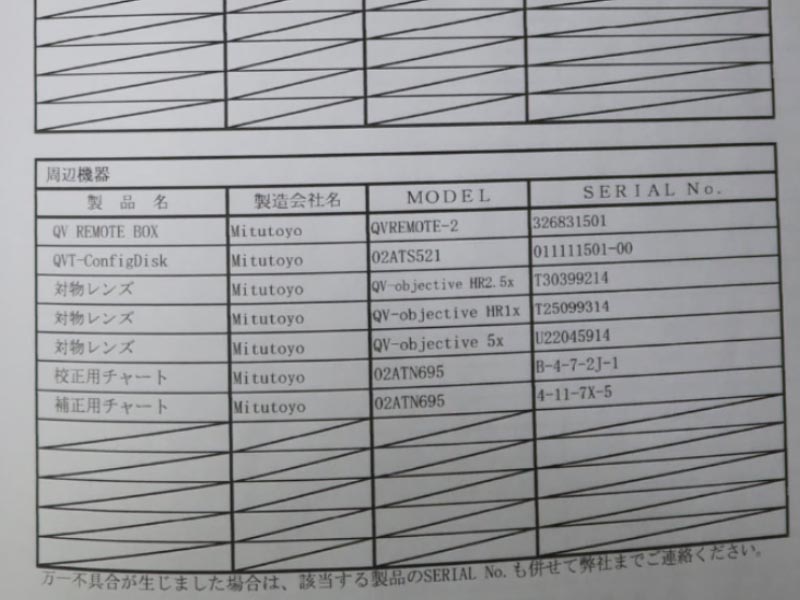

〇対物レンズ
5x、 2.5ｘ、1.0x 合計3本
〇照明装置
垂直落射照明装置 白色LED
透過照明装置 白色LED
プログラム制御リングライト 白色LED
〇本体寸法・重量
設置寸法 幅 860mm 奥 950mm 高 1610mm 重量 360kg

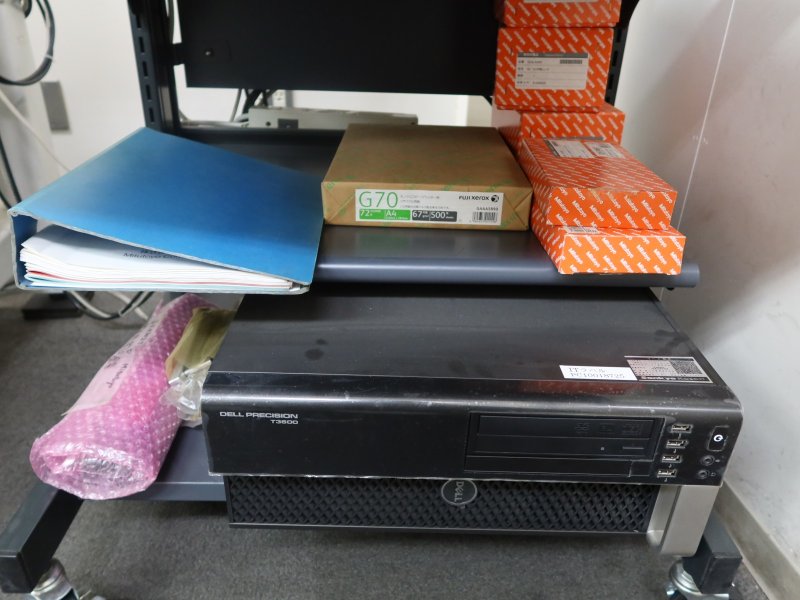

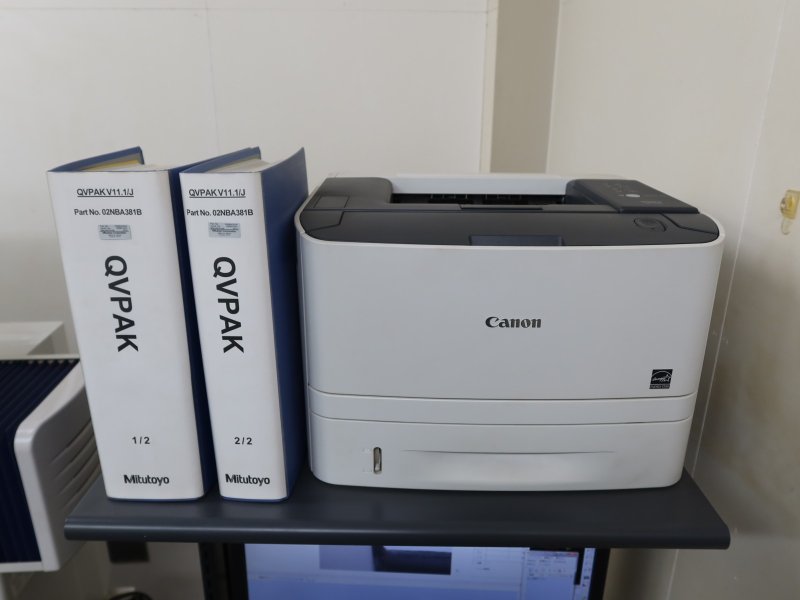

その他 パソコン、プリンタ等
パソコンラック付属します

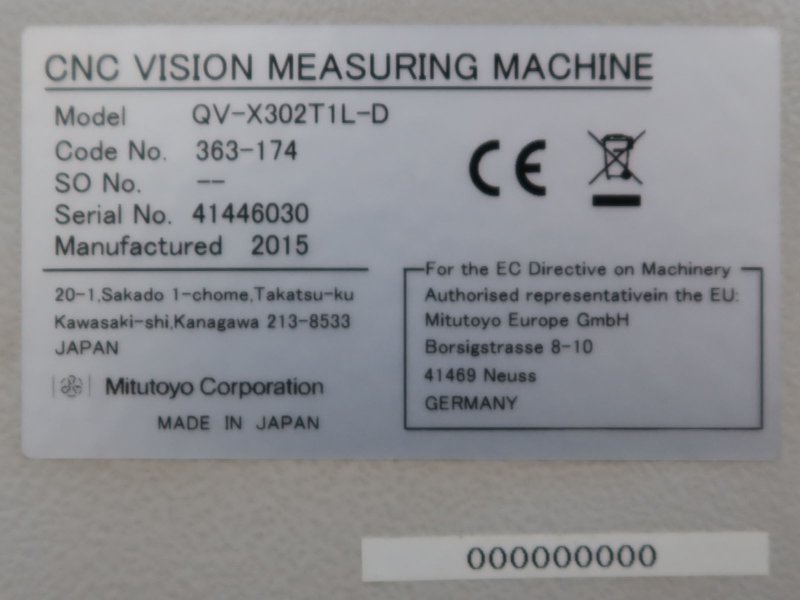

〇ミツトヨコード
コードno, 353-174
|
